MAX3803 直流耦合、UCSP封裝、3.125Gbps均

MAX3803 直流耦合、UCSP封裝、3.125Gbps均衡器

概述

MAX3803均衡器自動提供FR4帶狀線和電纜的傳輸介質損耗補償，且采用極小的2mm x 2.5mm封裝。此器件對于要求線路卡與交換卡間距達40英寸或架間采用10米雙絞線同軸電纜的背板應用是一個理想的選擇。器件的微小尺寸使其易于布局和走線。CML輸入和輸出為直流耦合，可端接到最低至+1.1V的電源。MAX3803工作于0°C至+85°C溫度范圍內，+3.3V供電時功耗為160mW。

關鍵特性

端接到最低至+1.1V的直流耦合輸入和輸出

2mm x 2.5mm UCSP?封裝

1Gbps至3.2Gbps工作范圍

FR4板上跨距達40英寸(1米)

采用28AWG雙絞線同軸電纜時跨距可達10米

接收均衡降低了ISI

應用/使用

(LVDS、PECL或CML)
背板互連
共模電壓轉換
機架至機架互連

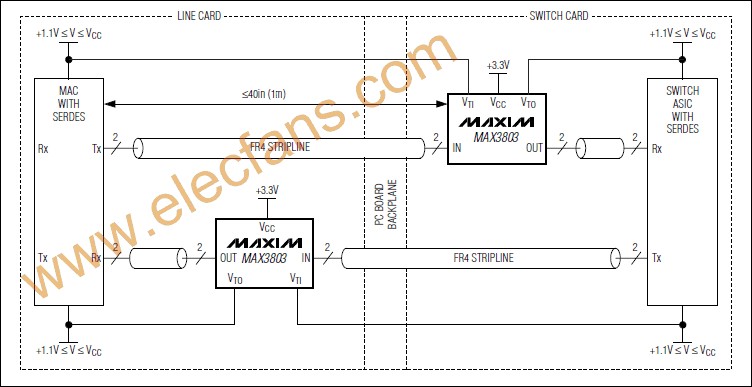

典型應用電路
