MAX6887, MAX6888 六/四路電源監控電路

MAX6887, MAX6888 六/四路電源監控電路

概述

MAX6887/MAX6888多電壓電源監視器具有多路電壓檢測輸入、一路看門狗輸入和三路輸出。每路電壓檢測輸入都具有由工廠設置的欠壓和過壓門限。手動復位和余量禁止輸入提供了更多的靈活性。

MAX6887具有六路電壓檢測輸入，而MAX6888則提供四路電壓檢測輸入。當任何一路輸入電壓跌落至低于各自的欠壓門限或手動復位/MR被觸發時，/RESET產生復位輸出。當任何一路輸入電壓超過對應的過壓門限時，輸出/OV有效。完整數據資料中的Selector Guide中列出了所監視的標準電源電壓。

MAX6887/MAX6888提供了一個初始定時和正常運行定時分別為102.4s和1.6s的看門狗定時器。當看門狗定時器溢出時發出/WDO信號。將/WDO連接至手動復位輸入/MR，當看門狗定時器溢出時就可產生復位。/RESET、/OV和/WDO為開漏輸出。

MAX6887/MAX6888采用5mm x 5mm x 0.8mm、16引腳薄型QFN封裝，可工作在寬廣的-40°C至+85°C溫度范圍。

關鍵特性

六/四路電壓檢測器

欠壓和過壓門限

1%門限精度

余量禁止和手動復位輸入

看門狗定時器

開漏/RESET、/OV和/WDO輸出

180ms (最小)復位延時

極少的外部元件

小型5mm x 5mm、16引腳薄型QFN封裝

應用/使用

多電壓系統

網絡

服務器/工作站/存儲系統

電信

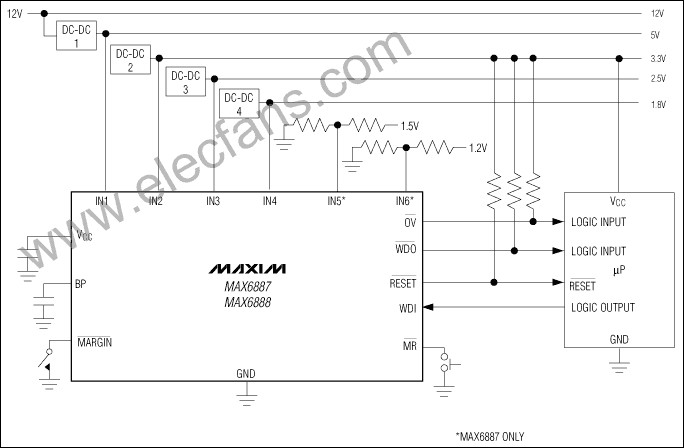

典型工作電路

閱讀全文
