引言

　　水銀血壓計存在一些固有的缺點：一是放氣的快慢對讀數有直接影響，國際標準放氣速度為每秒3～5mmHg，而不同的醫生放氣有快有慢，會影響測量的準確度;二是這種方法以人的視覺、聽覺和協調程度為主要依據，很難標準化。為此，本設計從血壓的檢測方法著手，采用日本松下公司高速、低功耗的MN101EF32D單片機，作為血壓計測量、控制、數據讀寫、數據顯示的核心，可準確地采用示波法(振蕩法)測量血壓。

　　工作原理

　　示波法(振蕩法)是根據袖帶在減壓過程中，其壓力振蕩波的振幅變化包絡線來判定血壓的。目前比較一致的看法是當袖帶壓力振蕩波的振幅最大時，袖帶的壓力就是動脈的平均壓。動脈的收縮壓對應于振幅包絡線的第一個拐點，舒張壓對應于包絡線的第二個拐點。

　　硬件設計

　　系統基本工作原理如圖1所示。壓力傳感器輸出的電壓信號首先通過低通濾波器濾波，之后由運放電路將信號轉化為適合單片機的輸入信號，最后將模擬的采樣信號經過MN101EF32D單片機轉化為數字量。程序?qū)Σ杉臄?shù)據進行數字濾波后分析，計算出人體血壓的兩個關鍵指標"舒張壓"和"收縮壓"，之后單片機立即將數據存儲到外部存儲器中，并將這些重要數據顯示在LCD上。

?

　　傳感器介紹及其外圍電路的設計

　　該血壓計使用的傳感器為MPS-3100-006G壓阻式壓力傳感器，是由四個等值電阻組成的惠式電橋，其輸出電壓和輸入壓力成正比，理想狀態下當壓力輸入時，電阻值就跟著改變，但實際上溫度的改變也會影響其阻值輸出結果。另外，由于晶體和電路設計制作的誤差，加上封裝過程等方面的影響，零點偏移不是零。所以必須由外加元件來進行個別溫度補償電路校正。其重要指標如下：

　　a、傳感器測定范圍：5.8~15 PSIG

　　b、操作溫度范圍：?40~85 ℃

　　c、驅動電流：1.5~3mA

　　d、驅動電壓：5~15V

　　e、零點漂移：?25~25mV

　　f、電阻溫度系數為：0.2%/℃

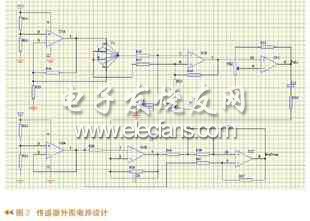

　　因?yàn)檠獕盒盘?hào)取自手臂，測量的信號容易受袖帶的位置、手臂的挪動而帶來的干擾。根據這些專業特點，要求系統具備高輸入阻抗、高增益、高共模抑制比、低噪聲以及低漂移等特征。如圖2所示，圖中的T1即為MPS-3100-006G壓阻式壓力傳感器。整個電路首先將壓力信號轉換為電壓信號，然后進行放大濾波。圖中U1、U2為有源運放LM324，它的輸入阻抗很高。壓力傳感器的信號通過放大后，并通過調節VR1的大小來改變運放的閉環增益，以調節為適應于A/D的電壓輸入范圍。U1運放回路用來測量袖帶中的壓力，測量的數據用來供MCU分析并控制對袖帶充氣和放氣的速度。另外U2運放回路是將通過C11電容隔直的交流信號放大，此回路測量的是人體的脈搏波。兩個回路的采集數據構成了血壓計各個指標的重要計算參數。

?
