根據對儀器的要求，除完成各項功能外，在對除顫器的放電進行測試時，必須能夠承受由放電脈沖帶來的強烈干擾，不死機、不復位，在不采用干擾避開法、系統智能復位法等措施時，程序仍能正常執行。同時，由于儀器必須具有恢復放電脈沖波形的功能，測量模擬通道不能對放電信號采用濾波、浪涌阻尼等措施。這就對儀器的抗干擾性能提出了更高的要求。

　　系統的干擾源一部分是儀器內部數字電路、供電電源所產生的干擾以及儀器外部空間輻射電磁波干擾；另一部分干擾來自除顫器的放電脈沖。其干擾具如下特點：

　　（1）電壓峰值高、能量大，最高電壓可達5000V，最大放電能量可達360J；

　?。?）放電時間短，除顫器放電脈沖時間僅為10ms左右，脈沖前沿時間約為2ms；

　?。?）放電波形復雜，對不同型號的除顫器，放電脈沖的形狀不同，有單向指數衰減型、雙向指數衰減型、單向截止型及雙向截止型等；

　?。?）干擾直接進入儀器內部。由于本儀器是便攜式儀器，模擬人體的50Ω電阻置入儀器內，因此干擾產生于儀器內部；

　　（5）干擾復雜。由于模擬人體的50Ω電阻所需功率大（該電阻一般為繞線電阻），此電阻存在較大的分布電感及分布電容，放電脈沖經該電阻必然產生較強的復雜干擾。

　　2 抗干擾設計及EMI濾波器的選用

　　干擾源產生的電磁干擾信號一般通過電容的靜電耦合、電感的磁耦合、公共阻擾的地電源耦合、電磁輻射感應耦合等途徑傳播到被干擾的對象。由于強烈干擾源與測量控制電路置于同一機箱內，彼此相距很近，故電磁干擾傳播要為近場感應，即電容耦合、磁耦合。此外，公共阻抗耦合也是傳遞干擾的重要途徑，因此除了采用常用的軟件抗干擾措施（如空指令的使用、數字濾波等）外，還從以下幾方面進行整機的電磁兼容設計，以解決干擾問題。

　　2.1 抑制干擾源

　　為有效降低干擾源的干擾，模擬人體的50Ω大功率電阻采用無感電阻，在布線時充分注意減少由引線帶來的寄生電抗參數、合理分配放電采樣電阻的空間位置等，特別注意大電流通路的焊接質量，以防接觸不良引起火花放電造成更強干擾；選用低頻率電路芯片可有效地降低噪聲，提高系統的抗干擾能力。

　　2.2 關于屏蔽層的設計

　　采用屏蔽的目的是為了在干擾的環境條件下保證系統信號傳輸性能。這種抗干擾措施可屏屏外來干擾，也可減少本身向外輻射能量。衡量器件傳輸性能的指標是ACR值（衰減/串?dāng)_比）。非屏蔽線在ACR值符合要求的條件下，其傳輸帶寬和傳輸速率可以大大高于標準帶寬和標準傳輸速率。但是當信號以很高的速率在線路中傳輸時，由于受到外界的電磁干擾以及自身內部的串?dāng)_，容易出現數據傳輸錯誤，降低系統的性能。所以系統中采用較低的速率傳輸數據，以增加系統的可靠性和安全性。

　　為了有效減少外界的電磁干擾，可以采用屏蔽措施。屏蔽分靜電屏蔽和磁場屏蔽，靜電屏蔽要求可靠地接地。實際的屏蔽系統存在著一些必須注意的問題，如接地方式、接地導線以及屏蔽的完整等。應慎重選用屏蔽電纜，因?yàn)槠帘尾坏珪?huì)導致信號傳輸?shù)牟黄胶?，而且?huì)改變電纜的電容耦合，從而衰減增加，降低信號輸出端的平衡性。同時考慮到干擾源與測量控制電路在同一儀器內，距離很近，若內部用屏蔽層，且屏蔽未良好地連接時，增加的電容效應將非常明顯。在于以上考慮，在系統內部放電電阻與線路板及連接電纜之間，不采用屏蔽措施。但是對于塑料機殼的屏蔽必須仔細考慮，為降低外界電磁干擾，采用噴涂金屬屏蔽層，同時要求涂層達到一定的厚度且對縫隙、孔洞進行泄露處理，特別注意可靠地接地。

　　2.3 抑制干擾的耦合通道及提高敏感電路的抗干擾措施

　　為了便于儀器安裝及簡化結構，結合上述關于屏蔽與非屏蔽的分析，儀器內部不采用屏蔽措施。為了解決干擾問題，除了采取軟件及常用硬件抗干擾措施外，還采用多層線路板及EMI濾波器來增加儀器的抗干擾能力。

　　（1）基于電路原理，放電能量檢測電路采用差分有源衰減電路，使放電脈沖取樣電阻浮置，減少通過公共阻抗的電耦合傳遞的干擾。衰減電阻網絡采用多個精密金屬膜電阻，以提高衰減比例精度及減少電抗分布參數。

　　（2）線路板設計采用多層線路板，減小電磁干擾。合理安排器件分布，將信號采集及預處理部分、波形產生部分等與數字信號部分（如單片機控制單元、存儲器、擴展I/O口等）從空間上隔離開。此外，將電源產生部分集中在一個區域，使線路板平面盡量靠近儀器底板（底板為儀器外殼屏蔽），起到多層板作用；合理布線，盡量減小回路面積，以減小射頻干擾；印制板上走線方向盡量避免突發，否則會導致阻抗的不連續和產生輻射，造成射頻干擾。由于儀器為便攜式儀器，必須采用低功耗CMOS電路。但由于CMOS電路輸入阻抗高，會引起很嚴重的信號反射畸變，從而增加系統的噪聲，因此布線盡可能短，盡量減少過孔數目。

　　2.4 EMI濾波器的應用

　　EMI電子元件品種很多，如電感尖、電容類、壓敏電阻類、LC組合件類、常規EMI濾波器類等。各類又包含許多品種類型，如帶鐵氧體磁珠的三引線圓片電容器、疊層片式浪涌吸收器、鐵氧體扼流圖等。

　　由于干擾屬近場干擾，干擾強烈且復雜。為此，濾波器必須安裝在線路板上，不但要對信號線采用EMI濾波器，在電源通常也采用EMI濾波器。為節省空間，采用焊接式安裝，同時為保證濾波性能，特別注意焊接工作。

　　選作濾波器時主要是確定濾波器的截止頻率。截止頻率的選擇必須保證濾波器的通帶能夠覆蓋有用信號的帶寬，保證設備的正常工作，同時最大限度地濾除不必要的干擾。為防止電磁輻射引起數字信號傳輸錯誤、造成死機和復位等，在數字信號通道上接入抗高頻干擾的EMI濾波器。采用日本村田公司生產的帶鐵氧體磁珠的三引線圓片電容器DSS310系列EMI濾波器，其等效電路如圖2示，插入損耗與頻率的關系曲線見圖3。

　　針對模擬信號的抗干擾，也采用同類EMI濾波器，只是在選擇截止頻率時保證大于信號的帶寬?？紤]由近場對公共線路所帶來的沖擊浪涌干擾，選用帶鐵氧體磁珠的三引線圓片壓敏一電容器型EMI濾波器DSS710系列，圖4為其對電源干擾的抑制特片和壓縮特性。壓敏電壓22V，電容量可達22000pF，加上鐵氧體磁珠的作用，其對電磁干擾的抑制頻率可以降低到3MHz以上，衰減大于20dB，且抑制頻率范圍明顯展寬。此類濾波器用于系統各種電源通道中。

　　以惠普的CodeMaster除顫器為測試對象進行多次測試，并同時與瑞典METRON公司生產的除顫器分析儀QA-45進行比對，其測試數據如表 1（QA-45在給定的測試范圍內，精度為±2%）所示。僅以除顫器放電能量的性能指標進行分析，在低能量測試中（<50J），誤差遠小于2%；高能量測試中，誤差也能控制在2%之內。經連續多次的高能量的放電測試，證明系統具有良好的重復性及穩定性，完全滿足設計的性能要求。

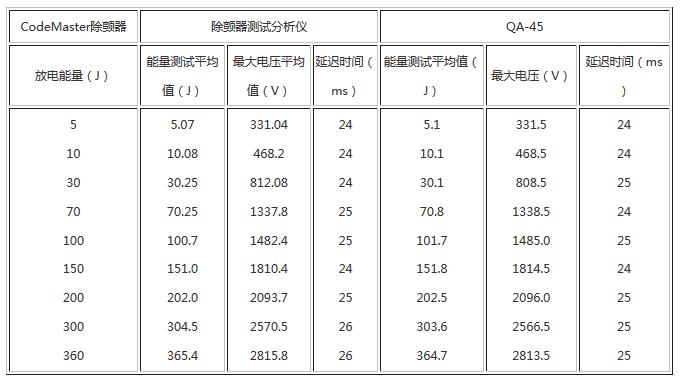

　　表1 測試數據表
