熱敏電阻的圖形符號標準統一，但包含關鍵特征以區分類型(NTC 還是 PTC)。標準畫法如下：
- 基本框架： 與普通電阻器符號一致，為一個細實線繪制、不填充的矩形（長方形）。
- 核心特征： 在矩形的中間，穿過矩形，畫一條斜線。
- 這條斜線的方向通常沒有嚴格規定指向NTC或PTC（國際電工委員會IEC標準）。有些較舊的資料可能會約定一個方向（如NTC左上到右下，PTC右上到左下），但現代標準普遍不靠斜線方向區分。
- 關鍵區分標識： 必須在符號旁邊或內部標注字母標識來明確類型。
- 負溫度系數 (NTC) 熱敏電阻： 通常在符號附近標注字母
t°或NTC。最常見的組合是 矩形+斜線 +t°。 - 正溫度系數 (PTC) 熱敏電阻： 通常在符號附近標注字母
PTC。
- 負溫度系數 (NTC) 熱敏電阻： 通常在符號附近標注字母
總結標準畫法步驟：
- 畫一個空心的矩形（長方形）。
- 從矩形的一端（左上角、左下角、右上角或右下角均可）向其對角畫一條斜線穿過矩形內部。
- 在符號旁邊（通常是右上角或下方）清晰地標注：
t°或NTC：代表負溫度系數熱敏電阻。PTC：代表正溫度系數熱敏電阻。
圖形示例描述：
-
常見標準符號：
┌───────┐ ┌───────┐ │ --- │ │ --- │ │ / \ │ + t° 或 │ / \ │ + PTC │ --- │ (NTC) │ --- │ (PTC) └───────┘ └───────┘(斜線用
/示意穿過矩形) -
更清晰的表示：
- NTC：
_______ | / | t° | / | |______| - PTC：
_______ | \ | PTC | \ | |______|
- NTC：
關鍵點強調：
- 斜線是必須的，用來區別于普通電阻。
- 標注
t°/NTC或PTC是必需的，用于區分熱敏電阻的具體類型（負溫度系數還是正溫度系數）。光有斜線而無標注是不完整的。 - 引線（連接線）從矩形的兩端中間引出（通常是左右兩端）。
簡單記憶： 把它想象成一個普通電阻符號（矩形），加上一條穿心而過的斜線，并在旁邊注明t°(或NTC)或PTC。
所以，無論你畫斜線的方向如何（/ 或 \），都一定記得在旁邊標注t°/NTC或PTC！這是區分兩種熱敏電阻的關鍵。
熱敏電阻的電路符號及分類介紹

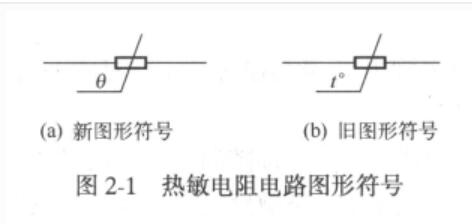

熱敏電阻在電路中用文字符號RT或R表示，圖2-1是其電路圖形符號。熱敏電阻根據其制作的材料及形狀、靈敏度、受熱方式、溫度變化特性的不同而具有多種類型。
