好的，高頻信號發生器是一種電子測試測量儀器，它的核心功能是產生可精確控制的、頻率范圍在射頻（RF）到微波（通常涵蓋幾百千赫茲kHz到幾十千兆赫茲GHz）的電信號。
以下是它的主要特點和用途：
-
核心功能：產生高頻電信號
- 它能生成特定頻率（范圍很寬）、特定波形（通常是正弦波，但也可能包括方波、脈沖波、三角波等）的電信號。
- 產生的信號頻率遠高于音頻范圍，主要用于射頻及微波領域的測試和分析。
-
關鍵參數與特性：
- 頻率范圍： 這是最重要的指標，指明了它能產生的最高和最低頻率（例如：100 kHz 到 6 GHz）。
- 頻率精度與穩定度： 輸出頻率的準確程度（多靠近設定值）和隨時間/溫度變化的漂移程度（短期和長期穩定度，常用相位噪聲指標衡量）。
- 輸出幅度： 輸出信號的電壓或功率水平，通常以dBm（分貝毫瓦）或Vpp（峰峰值電壓）表示，并且要求可調（幅度范圍）和準確（幅度精度）。
- 頻譜純度： 輸出信號中諧波、雜散信號和相位噪聲的水平。純凈的信號意味著不需要的頻率分量較少且噪聲低。
- 調制能力： 大多數現代高頻信號發生器可以對載波信號進行調制：
- 模擬調制： 調幅（AM）、調頻（FM）、調相（PM）。
- 數字調制： 用于現代通信系統測試，如ASK、FSK、PSK、QAM等，甚至能生成復雜的通信標準信號（如LTE, 5G NR, WiFi, Bluetooth等矢量信號）。
- 掃頻功能： 能夠在一定頻率范圍內自動、連續地改變輸出頻率，用于測試頻率響應（如濾波器、放大器）。
-
主要用途：
- 測試與調試： 是射頻電路、模塊、系統和設備（如放大器、混頻器、濾波器、天線、接收機、發射機、無線通信模塊、雷達組件等）研發、生產、維修中的核心工具。
- 性能驗證： 衡量被測設備的關鍵指標，如增益、帶寬、選擇性、靈敏度、失真度、互調失真、動態范圍等。
- 系統校準： 作為已知的、精確的信號源，用于校準其他測試儀器或系統。
- 仿真信號源： 模擬真實世界中的射頻信號（如廣播信號、通信信號、干擾信號）用于設備的功能和抗干擾測試。
- 教學與研究： 在電子工程、通信工程等領域的實驗室中被廣泛使用。
簡單來說：高頻信號發生器就是一個功能強大、精度極高的“收音機信號發射臺”，但它不是為了廣播節目，而是為了給工程師提供一個已知的、可控的射頻/微波信號，用于測試、校準和研發各種處理高頻信號的電子設備。
它在無線通信、航空航天、國防、半導體、醫學成像（如MRI射頻部分）等眾多高科技領域中都是不可或缺的基礎儀器。
高頻信號發生器的工作原理
高頻信號發生器是一種能夠產生高頻信號的儀器，其原理基于振蕩器的工作原理。以下是一種常見的高頻信號發生器的工作原理。
2023-10-16 14:26:54
高頻信號發生器選擇的八個要素
、高頻信號發生器和超高頻信號發生器等。高頻信號發生器也稱為射頻信號發生器，信號的頻率范圍在350MHz～4G之間，廣泛應用在高頻電路測試中。為了測試通信設備，這種儀器具有一種或一種以上的組合調制(包括正弦調幅、正弦調頻以及脈沖調制)功能。其輸出信號的頻率、電平、調制度可在一定范圍內調節并能準確讀數。
2022-06-24 09:15:53
高頻信號發生器的基本組成及優缺點
高頻信號產生器主要用來供給各種電子測量儀器或其他電子設備的高頻信號,如向電橋、測量線、諧振回路、天線等供給高頻信號能量,以便測試其性能。高頻信號發生器一般具有較大的輸出功率,但輸出信號的頻率和幅度可能有較大的誤差,其波形可能有較大的失真。
2022-06-24 09:14:18
高頻信號發生器的工作原理簡介
高頻信號產生器主要用來供給各種電子測量儀器或其他電子設備的高頻信號,如向電橋、測量線、諧振回路、天線等供給高頻信號能量,以便測試其性能。高頻信號發生器一般具有較大的輸出功率,但輸出信號的頻率和幅度
antaiceshi
2022-03-18 17:41:17
高頻信號發生器的工作原理、基本組成及優缺點
高頻信號產生器主要用來供給各種電子測量儀器或其他電子設備的高頻信號,如向電橋、測量線、諧振回路、天線等供給高頻信號能量,以便測試其性能。高頻信號發生器一般具有較大的輸出功率,但輸出信號的頻率和幅度可能有較大的誤差,其波形可能有較大的失真。
2022-06-22 15:07:41
回收Agilent83640AHP83640A高頻信號發生器
~~~1172 企鵝：25722~~38817 地址：東莞市塘廈鎮蓮湖怡景路8號 HP83640A HP 83640A儀器發生器Agilent / HP 83640A 高頻信號發生器,頻率帶寬10 MHz
lxz2572238817
2020-09-10 14:40:02
AFG31021高頻信號發生器
泰克高頻信號發生器AFG31021 主要性能指標 單或雙通道型號 輸出幅度范圍 1mVP-P ~ 10VP-P 至 50 負載 基本 (AFG) 模式: 25 MHz, 50MHz, 100MHz
2023-07-12 16:04:52
Agilent安捷倫 83650B 高頻信號發生器
2025-08-11 16:47:35
高頻信號發生器的工作原理及作用
高頻信號產生器主要用來供給各種電子測量儀器或其他電子設備的高頻信號,如向電橋、測量線、諧振回路、天線等供給高頻信號能量,以便測試其性能。高頻信號發生器一般具有較大的輸出功率,但輸出信號的頻率和幅度
2022-03-23 14:05:42
Agilent 83620B高頻信號發生器
：趙先生 188/8361/1172 服務QQ：2572238817Agilent 83620B高頻信號發生器 |10MHz至20GHz品牌：美國安捷倫Agilent 惠普HP產品規格·提供+20dbm
zj2572238817
2019-11-30 09:20:16

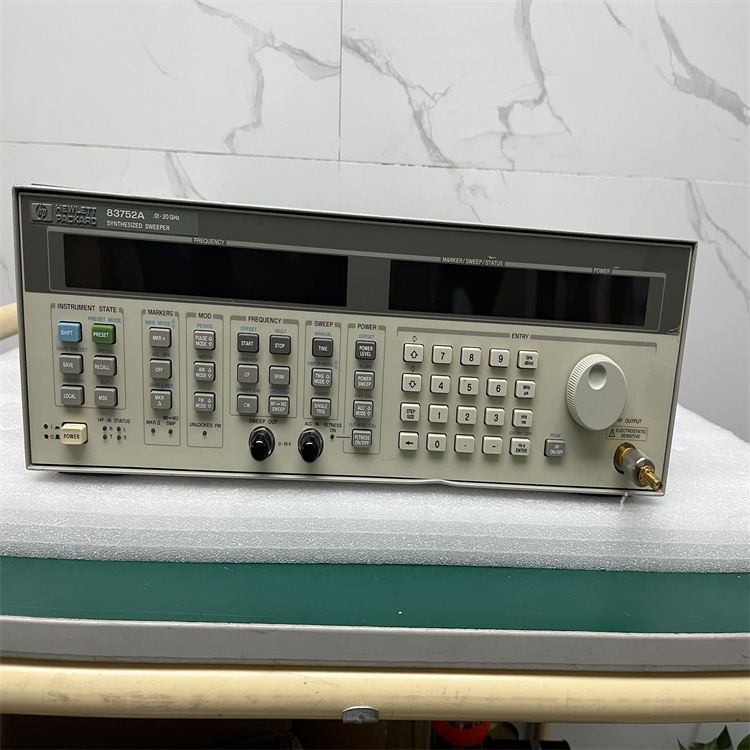

安捷倫83752A Agilent20G高頻信號發生器回收價
儀器83752AAgilent 83752A|HP-83752A 20G高頻信號發生器10MHz-20GHz品牌： 惠普HP 產品指標： 0.01-20GHZ 產品信息： Agilent 83750系列
lxz2572238817
2020-08-14 11:02:15
安捷倫Agilent 83732A|HP-83732B 20G高頻信號發生器
安捷倫Agilent 83732A|HP-83732B 20G高頻信號發生器10MHz-20GHz 品牌：美國安捷倫Agilent 惠普HP 產品規格 *頻率范圍：10 MHz to 20 GHz
2025-01-06 16:36:11
保修一年HP83751B回收HP83751B 20G高頻信號發生器
儀器保修一年HP83751B回收HP83751B 20G高頻信號發生器保修一年HP83751B回收HP83751B 20G高頻信號發生器保修一年HP83751B回收HP83751B 20G高頻信號發生器
zj2572238817
2020-08-23 10:57:50
租賃HP83650L/50GHz高頻信號發生器
`租賃HP83650L/50GHz高頻信號發生器東莞市歐諾誼電子儀器有限公司長期經營儀器儀表銷售、回收、維修、租賃等業務！聯系人：劉薇： ①③⑦⑥③①Ο④②⑤Ο [微信同號] QQ
HY24055
2019-08-19 17:11:27
Agilent 83752A|HP-83752A 20G高頻信號發生器
：趙先生 188/8361/1172 服務QQ：257223881783752AAgilent 83752A|HP-83752A 20G高頻信號發生器10MHz-20GHz品牌： 惠普HP 產品指標
zj2572238817
2019-11-26 08:51:55

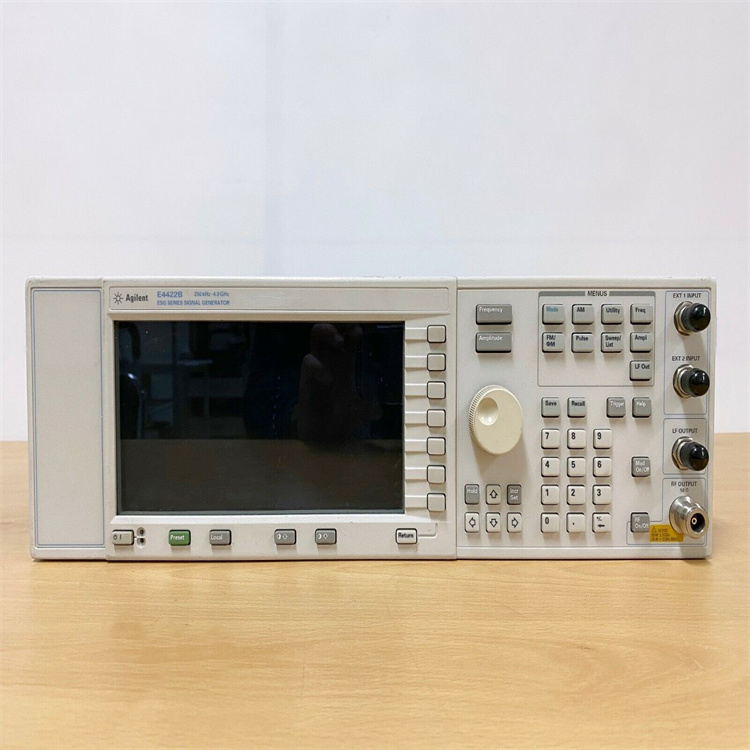

安捷倫（Agilent) E4422B E4436B信號發生器
