PWM控制（脈沖寬度調制） 是一種通過調節脈沖信號的占空比（高電平時間占整個周期的比例）來控制電壓或功率輸出的技術。以下是關鍵點：
1. 基本原理
- 脈沖波形：PWM信號是周期性重復的方波，由高電平（ON）和低電平（OFF）交替組成。
- 占空比（Duty Cycle）：高電平時間占整個周期的百分比。例如：
- 50%占空比：高電平和低電平時間各占一半。
- 20%占空比：高電平占20%，低電平占80%。
- 等效電壓：通過調整占空比，可模擬出不同的平均電壓。例如：
- 12V電源，50%占空比 ≈ 等效6V輸出；
- 20%占空比 ≈ 等效2.4V輸出。
2. 核心優勢
- 高效節能：開關器件（如MOS管）在ON/OFF狀態切換時損耗極低。
- 精確控制：通過調節占空比，可精細調整輸出功率。
- 響應快速：適合需要實時調整的場景（如電機調速）。
3. 常見應用
- 電機調速：調節直流電機轉速（如無人機、機器人）。
- LED調光：控制LED亮度（如手機屏幕、照明燈具）。
- 溫度控制：通過調整加熱元件的通電時間維持溫度。
- 電源管理：開關電源（如電腦電源）穩壓。
- 音頻信號：D類功放通過PWM還原聲音。
4. 實現方式
- 硬件方案：使用微控制器（如Arduino的
analogWrite()函數）、555定時器或專用PWM芯片。 - 軟件方案：通過編程控制GPIO引腳生成PWM信號。
- 頻率選擇：根據不同場景調整頻率（例如LED常用100Hz-1kHz，電機常用5kHz-20kHz）。
5. 實例說明
- Arduino控制LED亮度：
int ledPin = 9; // 支持PWM的引腳 void setup() {} void loop() { analogWrite(ledPin, 128); // 50%占空比（0-255對應0%-100%） } - 電機調速：高占空比→電機轉速快；低占空比→轉速慢。
總結
PWM通過快速開關控制，以數字信號模擬“模擬量輸出”，在節能、成本和精度之間取得平衡，是現代電子控制系統的核心技術之一。
PWM控制和強制PWM控制的特點
與不使線圈電流逆流的PWM控制（PWM Control）不同，允許線圈電流逆流的PWM控制稱為強制PWM控制（Forced PWM Control）。
2023-11-01 09:52:30
如何使用PWM控制電機
PWM（脈沖寬度調制）是一種常用的電機控制方法，通過調整脈沖信號的占空比（即高電平時間占總時間的比例）來控制電機的電壓和電流，從而實現對電機轉速、轉矩等參數的控制。以下是使用PWM控制電機的步驟
2024-11-28 16:30:33
PWM控制電機轉速的原理與實現
PWM（脈寬調制）是一種廣泛應用于電機控制領域的調制技術。它通過調節脈沖信號的占空比，實現對電機轉速的精確控制。PWM控制電機轉速的方法因其高效、穩定、易于實現等優點，在現代工業、家電、汽車等領域得到了廣泛應用。本文將詳細介紹PWM控制電機轉速的原理、實現方法以及優勢。
2024-06-03 17:23:26
開關電源pwm控制的基本原理
開關電源pwm控制的基本原理 隨著電力需求的不斷增加，電源管理技術愈加重要。開關電源作為一種高效能、可靠性高的電源，找到廣泛的應用。在開關電源中，pwm控制技術是控制電源輸出的常用方式。本文針對
2023-09-02 10:25:51
Udc-PWM控制的UPS的性能
由于在Udc-PWM控制的工頻整流器中，去掉了控制市電輸入電壓的SCR多相相控整流，取而代之的是通過控制市電輸入電流來調壓的Udc-PWM控制，因此空載損耗較小，PI點的比例比原來SCR相控工頻整流器要大，故整流效率受負載率的影響要小一些。
2022-06-24 11:49:10
PWM控制信號中的死區time對逆變器的影響
PWM控制信號中的死區time對逆變器的影響 PWM是一種常見的電子控制技術，逆變器作為一種重要的電力電子設備，通常使用PWM控制信號來控制其輸出波形。PWM控制信號中的死區時間是指在切換電路中
2024-02-18 10:49:28
STM32電機PWM控制
2.1 STM32電機PWM控制我們這里提供左右兩個電機PWM控制代碼，在公眾號：小白學移動機器人，發送：電機PWM控制，即可獲得源碼工程下載鏈接。2.1.1 實現工具STM32單片機、直流減速電機
笑過就走
2021-09-03 08:28:05
PWM是如何控制LED亮度的
STM32 CubeMX學習：4. PWM控制LED亮度 系列文章目錄前期的準備點亮 LED閃爍 LED定時器閃爍LEDPWM控制LED亮度常見的PWM設備未完待續…文章目錄STM32 CubeMX
鳳毛麟角
2021-08-09 08:45:34
STM32電機的PWM控制
2.1 STM32電機PWM控制我們這里提供左右兩個電機PWM控制代碼，在公眾號：小白學移動機器人，發送：電機PWM控制，即可獲得源碼工程下載鏈接。2.1.1 實現工具STM32單片機、直流減速電機
自我清歡
2021-08-11 09:06:31

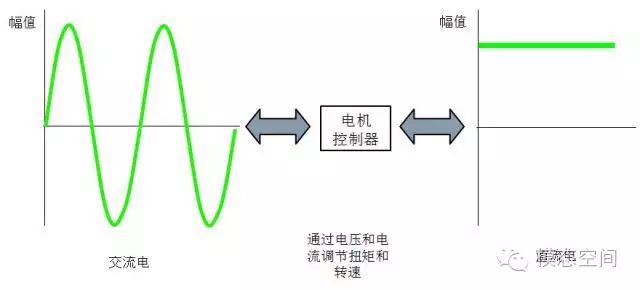

PWM控制技術的概念
脈寬調制 ，PWM（Pulse Width Modulation），通過對一系列脈沖的寬度進行調制，來等效地獲得所需要波形（含形狀和幅值）。PWM控制技術主要應用在電力電子技術行業，具體講包括風力發電、電機調速、直流供電等領域。在其諸多應用領域中，在這我們只講電動汽車中的PWM應用
2023-03-28 18:07:13
pwm是如何控制電機轉速的
【pwm是如何控制電機轉速】【89C51系列單片機產生pwm波】【STC12C5A60S2系列單片機輸出PWM】【pwm是如何控制電機轉速】在本科學習中，學生所做的小車多數為使用lm298n或者
dfzvzs
2021-12-01 07:01:13
PWM控制是什么？有何性能
1、PWM控制PWM控制——脈沖寬度調制技術，通過對一系列脈沖的寬度進行調制，來等效地獲得所需要的波形。PWM是一種對模擬信號電平進行數字編碼的方法。通過高分辨率計數器的使用，方波的占空比被調制用來對一個具體模擬信號的電平進行編碼。...
xiaolu511
2022-01-06 06:23:33
PWM控制的基本原理和主要優勢
PWM（Pulse Width Modulation），即脈沖寬度調制，是一種廣泛應用于電子控制領域的調制技術。它通過改變脈沖信號的占空比（即高電平持續時間與整個周期時間的比值）來控制模擬電路的輸出
2024-06-03 16:41:35

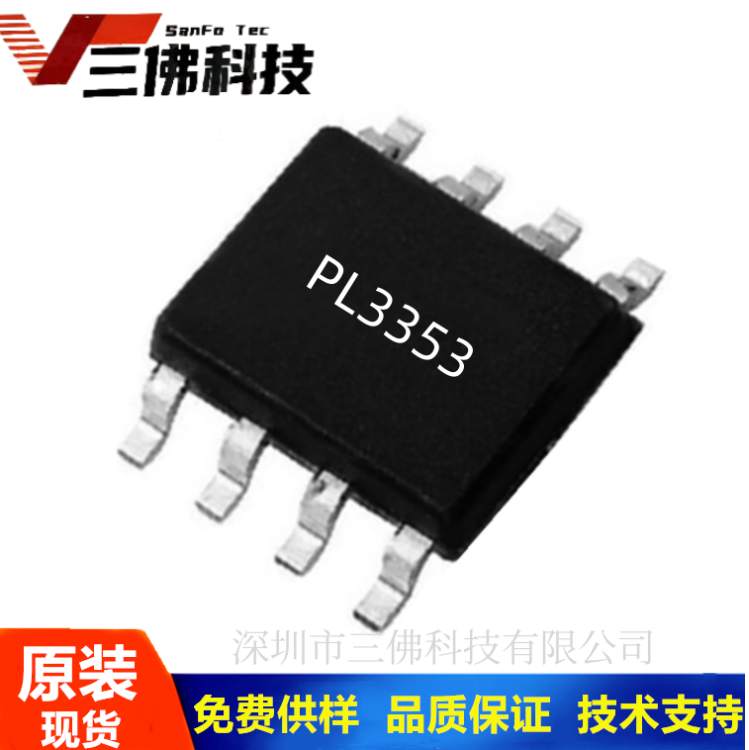

PL3353 電流模PWM控制芯片
2025-02-21 11:46:28
使用ESP8266通過零檢測信號觸發的中斷服務程序進行PWM控制，PWM控制偶爾報錯的原因？
我們使用 ESP8266 通過零檢測信號觸發的中斷服務程序進行 PWM 控制。它運作良好?，F(xiàn)在我們已經集成了一個 I2C 顯示器，但 PWM 控制偶爾會出現錯誤。有什么想法可能是什么原因造成
Lucia_nie
2023-02-22 06:58:31

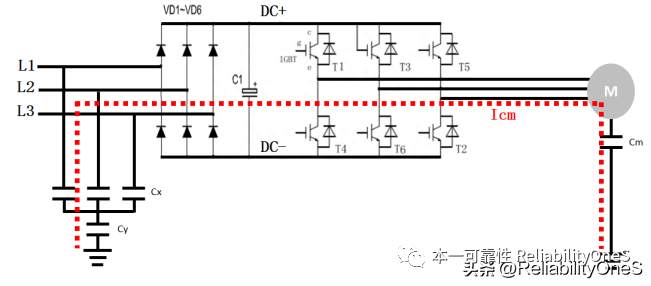

PWM控制型IGBT的EMI工程估算與基本原理分析
