模數轉換器（ADC）的噪聲分析與優化是確保其性能的關鍵環節，尤其是在高精度或高頻應用中。以下是系統的噪聲分析和優化方法：

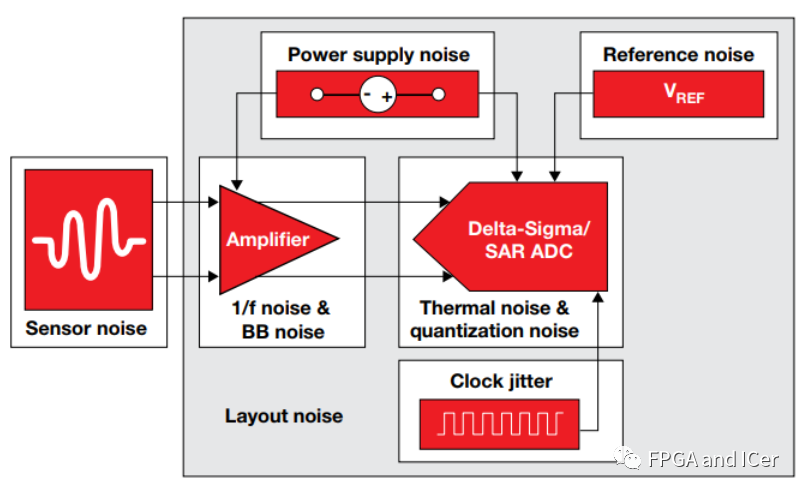

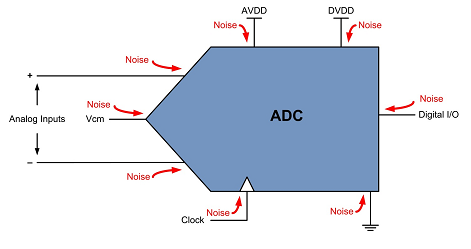

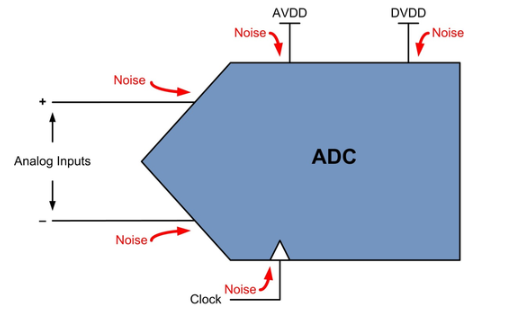

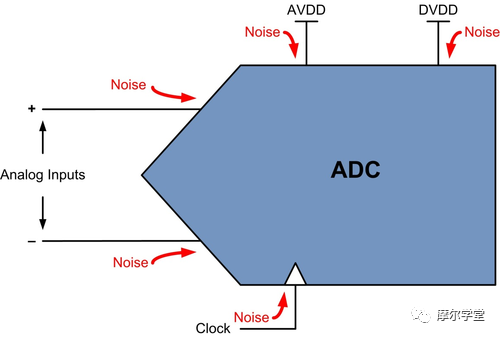

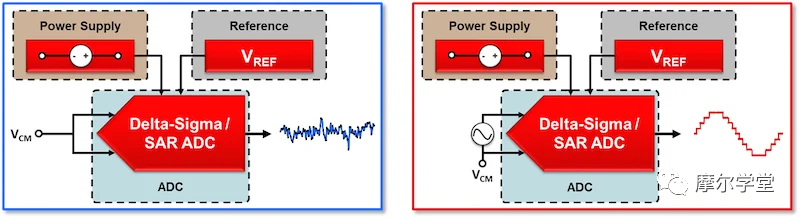

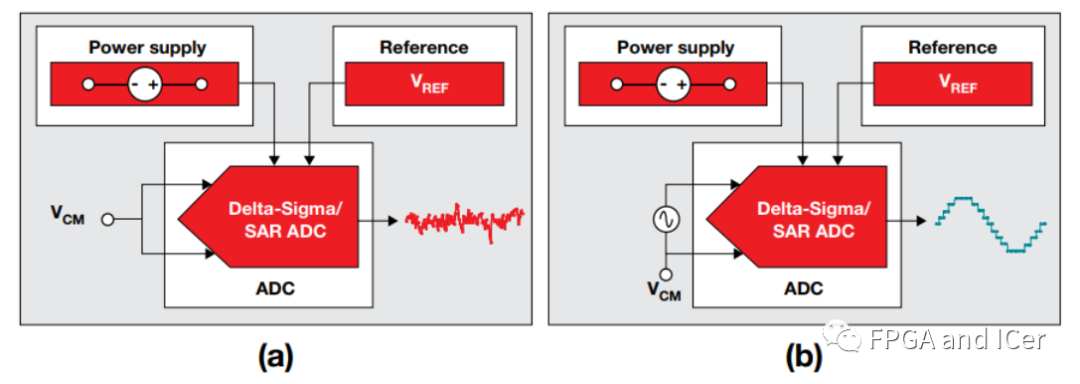

一、ADC噪聲來源分析
1. 熱噪聲（Johnson-Nyquist Noise）
- 來源：電阻、晶體管等器件的熱運動，與溫度（T）、電阻值（R）和帶寬（BW）相關。
- 公式：( V_{n,\text{rms}} = \sqrt{4kTR \cdot \text{BW}} )，其中 (k) 為玻爾茲曼常數。
- 影響：限制信噪比（SNR），在高速或高精度ADC中尤為顯著。

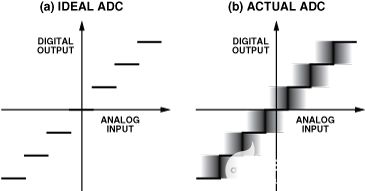

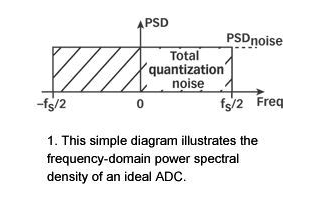

2. 量化噪聲
- 來源：模擬信號離散化為有限位數時的舍入誤差。
- 公式：( \text{SNR}_{\text{quant}} = 6.02N + 1.76 \, \text{dB} )，其中 (N) 為ADC位數。
- 影響：低分辨率ADC的主要噪聲源。
3. 時鐘抖動（Jitter）噪聲
- 來源：采樣時鐘的不確定性導致采樣時刻誤差。
- 公式：( \text{SNR}{\text{jitter}} = -20 \log{10}(2\pi f_{\text{in}} \sigma_t) )，其中 ( \sigma_t ) 為時鐘抖動均方根值。
- 影響：高頻信號采樣時，時鐘抖動成為主要噪聲源。
4. 電源/參考電壓噪聲
- 來源：電源紋波或參考電壓波動耦合到ADC輸入或內部電路。
- 影響：導致輸出碼的周期性或隨機波動。
5. PCB布局與耦合噪聲
- 來源：數字信號對模擬信號的串?dāng)_（如地彈、電磁干擾）。
- 典型表現：高頻毛刺或低頻諧波失真。
二、噪聲優化方法
1. 降低熱噪聲
- 元件選擇：使用低噪聲電阻（如薄膜電阻）和低 (R_{\text{DS(on)}}) 的開關。

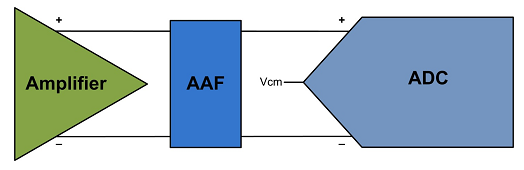

- 帶寬限制：在ADC前端添加抗混疊濾波器，限制信號帶寬。
- 溫度控制：降低工作溫度（例如在精密測量中使用恒溫環境）。
2. 抑制量化噪聲
- 提高分辨率：選擇更高位數的ADC（如24位Σ-Δ ADC）。
- 過采樣與數字濾波：
- 過采樣率（OSR）每增加4倍，SNR提升約6 dB。
- 結合Σ-Δ調制器實現噪聲整形，將量化噪聲推向高頻后濾除。
3. 優化時鐘抖動
- 低抖動時鐘源：選擇晶體振蕩器或低相位噪聲鎖相環（PLL）。
- 時鐘布局：
- 使用差分時鐘（如LVDS）降低共模噪聲。
- 縮短時鐘走線，避免與高頻信號交叉。
- 抖動濾波：在時鐘路徑中添加低通濾波器或時鐘緩沖器。
4. 電源與參考電壓優化
- 電源設計：
- 使用線性穩壓器（LDO）而非開關電源。
- 多級濾波：10 μF鉭電容 + 0.1 μF陶瓷電容去耦。
- 參考電壓：
- 選擇低噪聲基準源（如ADR441）。
- 參考引腳添加RC濾波（如10 Ω電阻 + 1 μF電容）。
5. PCB布局優化
- 接地策略：
- 分割模擬地與數字地，單點連接。
- 使用完整地平面減少回路阻抗。
- 信號隔離：
- 模擬信號遠離數字信號線，必要時使用屏蔽層。
- 差分輸入信號走線等長、對稱。
- 電源隔離：采用磁珠或0 Ω電阻隔離模擬/數字電源。
6. 校準與補償技術
- 前端校準：通過增益/偏移校準消除系統誤差。
- 動態元件匹配（DEM）：隨機化元件失配誤差（用于Σ-Δ ADC）。
- 相關雙采樣（CDS）：消除低頻噪聲（如1/f噪聲）。
7. 系統級優化

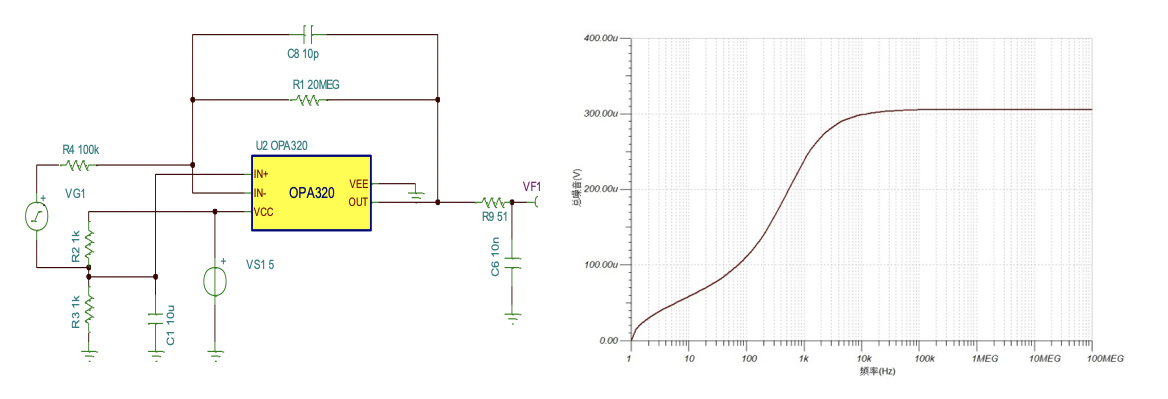

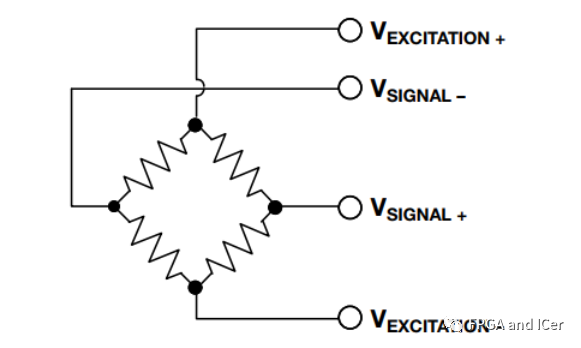

- 信號調理：前置放大器（如儀表放大器）提升信號幅度，降低噪聲影響。
- 數字后處理：使用數字平均、FFT分析或自適應濾波進一步降噪。
三、設計驗證與測試
- 噪聲譜分析：通過FFT觀察噪聲分布，識別主要噪聲源（如50 Hz工頻干擾）。
- ENOB測試：計算有效位數（ENOB = ( \frac{\text{SNR} - 1.76}{6.02} )），評估實際性能。
- 蒙特卡洛仿真：分析元件容差對噪聲的影響。
四、典型應用場景
- 精密測量（如醫療設備）：優先降低熱噪聲和量化噪聲，采用Σ-Δ ADC + 過采樣。
- 高速數據采集（如通信系統）：優化時鐘抖動和電源噪聲，選擇高速SAR或Pipeline ADC。
- 低功耗物聯網設備：權衡噪聲與功耗，使用低帶寬抗混疊濾波器和休眠模式。
通過系統級噪聲分析和針對性優化，可顯著提升ADC性能，滿足不同應用需求。實際設計中需結合成本、功耗和復雜度進行權衡。
