以下是基于Arduino和HC-SR04超聲波傳感器的超聲波運動檢測器基礎電路圖及說明，供參考：
電路圖描述（文字版）
-
核心元件：
- Arduino UNO（或其他型號）
- HC-SR04超聲波傳感器
- LED（用于報警指示，可選）
- 蜂鳴器（用于聲音報警，可選）
- 220Ω電阻（限流保護LED）
-
連接方式：
- HC-SR04傳感器：
- VCC → Arduino的5V引腳
- GND → Arduino的GND引腳
- Trig → Arduino數字引腳D2（發送超聲波信號）
- Echo → Arduino數字引腳D3（接收回波信號）
- 報警模塊（可選）：
- LED正極 → 串聯220Ω電阻 → Arduino數字引腳D4
- LED負極 → Arduino的GND
- 蜂鳴器正極 → Arduino數字引腳D5
- 蜂鳴器負極 → Arduino的GND
- HC-SR04傳感器：
-
電源：
- Arduino通過USB或外部電源（7-12V DC）供電。
工作原理
-
超聲波測距：
- Arduino通過Trig引腳發送10μs的高電平脈沖，觸發超聲波發射。
- 傳感器發射超聲波，遇到障礙物后反射，Echo引腳輸出高電平脈沖，脈沖寬度與距離成正比。
- Arduino測量Echo高電平時間（
t），計算距離：距離 = t * 0.034 / 2。
-
運動檢測邏輯：
- 持續測量距離并記錄初始值作為基準。
- 當連續測量值與基準值的差值超過設定閾值（如10cm），判定為有物體移動，觸發報警模塊。
代碼示例（Arduino IDE）
const int trigPin = 2;
const int echoPin = 3;
const int ledPin = 4;
const int buzzerPin = 5;
float baselineDistance = 0.0; // 初始基準距離
const float threshold = 10.0; // 運動檢測閾值（單位：厘米）
void setup() {
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
pinMode(ledPin, OUTPUT);
pinMode(buzzerPin, OUTPUT);
Serial.begin(9600);
// 初始化時校準基準距離（確保前方無移動物體）
baselineDistance = getDistance();
}
void loop() {
float currentDistance = getDistance();
// 檢測到距離變化超過閾值時觸發報警
if (abs(currentDistance - baselineDistance) > threshold) {
digitalWrite(ledPin, HIGH);
tone(buzzerPin, 1000); // 蜂鳴器響
delay(500);
digitalWrite(ledPin, LOW);
noTone(buzzerPin);
}
delay(100);
}
float getDistance() {
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
long duration = pulseIn(echoPin, HIGH);
return duration * 0.034 / 2; // 返回厘米值
}注意事項
- 傳感器放置：確保超聲波傳感器指向檢測區域，避免遮擋。
- 環境干擾：避免高溫、強噪聲或空氣流動劇烈的環境（如風扇附近）。
- 閾值調整：根據實際場景修改代碼中的
threshold值（例如從10cm改為5cm）。 - 供電穩定性：若使用長導線，建議在傳感器VCC和GND之間加一個10μF電容以濾波。
如果需要更復雜的信號處理（如濾波、多方向檢測），可擴展電路加入運放、比較器或多傳感器陣列。
超聲波運動檢測器的電路圖分享
該超聲波運動檢測器電路項目從4至7米的距離拾取包括人在內的任何物體的運動。一旦檢測到運動，電路的輸出就會亮起一個紅色LED，指示存在障礙物或入侵者。
2023-03-19 14:10:11
分享一個超聲波運動檢測器電路
這是一個超聲波運動檢測器（或運動檢測器）電路。要求保護的電路具有高運動靈敏度。當微調器設置在最敏感的位置附近時，即使空氣移動（熱空氣上升，風吹）也會觸發它。
2022-07-02 10:02:36
設計具有Sub-1 GHz的無線運動檢測器系統
基于無線運動檢測器的系統更容易安裝和擴展，因?yàn)槠湎送ㄟ^穿墻布線的麻煩。一些典型的感測方法包括被動紅外（PIR）、超聲波發射器和微波發射器。無線運動檢測器系統安裝在室內或戶外，主要用作入侵檢測系統，由于其射頻（RF）性能優良、功耗低、成本低，因此通常使用Sub-1 GHz無線技術。
2023-04-06 10:35:24
超聲波接近檢測器電路圖講解
這是超聲波接近檢測器電路。該電路由微功耗運算放大器和一對匹配的壓電陶瓷轉換器組成。它使用9V電池作為電源。該電路采用雷達原理，當物體或人靠近時，它會將發射器的穩定音調反射回接收器。
2023-07-28 15:41:54
超聲波的使用步驟
個40khz的方波，自動檢測是否有信號返回；(3)有信號返回， 通過IO口ECHO輸出一個高電平， 高電平持續的時間就是超聲波從發射到返回的時間。 測試距離=(高電平時間*聲速(340M
一說就是錯
2021-08-12 08:17:25
如何使用超聲波感應器
應用為何以及如何使用超聲波感應器。圖1：用于乘用車中的超聲波感應器超聲波停車輔助系統超聲波停車輔助也被稱為停車輔助系統、停車引導系統和倒車輔助。這些系統可實現從簡單地檢測周圍物體并通過聲音警示駕駛員，到
kghfh
2022-11-11 07:01:05
一個超聲波傳感器開關電路圖分享
這是超聲波傳感器開關的電路圖。無線切換的方法有很多種，例如使用紅外線、AM/FM信號、藍牙等。這是一種使用超聲波傳感器的替代無線切換。切換范圍的距離應大于 10 米。該電路產生和傳輸頻率在 40
2022-08-21 10:12:57
超聲波無損檢測原理及應用
超聲波無損檢測（Ultrasonic Non-Destructive Testing，簡稱UT）是一種利用超聲波在材料內部傳播的特性，檢測材料內部缺陷和結構的無損檢測技術。本文將詳細介紹超聲波無損
2024-05-24 16:48:46
超聲波感應器的使用
多年以來，超聲波感應器在乘用車上應用廣泛如超聲波停車輔助可幫助車輛在低速停車時檢測周圍物體。此外，踢腳開啟后備箱和入侵檢測報警則是超聲波傳感器的兩個新興應用。如圖1所示。本文將為您詳細解釋這三種應用為何以及如何使用超聲波感應器。圖1：用于乘用車中的超聲波感應器
Jaionm
2019-07-24 07:59:53
無損檢測超聲波檢測原理是什么
無損檢測超聲波檢測原理是一種利用超聲波在材料中傳播的特性來檢測材料內部缺陷的檢測方法。它具有檢測速度快、靈敏度高、無損性、可重復性好等優點，廣泛應用于金屬材料、非金屬材料、復合材料等多種材料的檢測中
2024-05-24 16:45:42
超聲波傳感器的檢測方式
，人們也有外接攝像頭型的超聲波傳感器，相對的電子電路坐落于基本傳感器機殼內。這類構造更合適檢測安裝室內空間比較有限的場所?！ 鞲?span id="3kspceigf27" class='flag-2' style='color: #FF6600'>器調整 基本上全部的超聲波傳感器都能對電源開關輸出的近點和遠點或者
人間煙火123
2020-07-01 10:21:23
超聲波雙張檢測器紙張檢測的工作原理
超聲波雙張檢測器可以是機械式的也可以是電動式的，并且連接到放置在傳送輥s之間的卡鉗輥上。當超過特定預設厚度的紙張通過滾筒下方時，檢測器將關閉進紙單元和/或打印單元。
2021-12-29 16:46:13
超聲波傳感器的優勢及原理
具體表現在以下幾個方面： 1.靈敏度高，穿透性強 超聲波傳感器所具有的高靈敏度和穿透力，使其更易用于從外部檢測深層物體?！ ?.能夠在夜間和黑暗環境中使用 與依賴光源或照相機的接近傳感器不同，聲波
人間煙火123
2020-06-19 11:46:53
超聲波電機是什么？
什么是超聲波電機？工作原理是什么？簡單地說，利用壓電材料輸入電壓會產生變形的特性，使其能產生超聲波頻率的機械振動，再透過摩擦驅動的機構設計，讓超聲波馬達如同電磁馬達一般，可做旋轉運動或直線式移動。通常
深圳三階微控實業
2020-11-16 11:03:44
超聲波局部放電檢測儀
2022-03-15 11:00:55
如何采用STC89C52單片機實現超聲波紅外避障語音導盲儀設計
單片機的超聲波紅外避障語音導盲儀設計-（電路圖+程序源碼+論文）本系統采用STC89C52單片機+4位高亮白色LED燈+紅外避障傳感器電路+超聲波電路+光敏電阻模塊+語音報警電路+震動電路+液晶1602電路+電源電路設計而成。1、通過紅外避障傳感器或者超聲波模塊檢測前方障礙物，如果檢測到障礙物，則
fgdfdzdg
2021-11-10 09:04:02
超聲波測距原理相關資料分享
超聲波測距原理：(1)采用IO口TRIG觸發測距，給至少10us的高電平信號;(2)模塊自動發送8個40khz的方波，自動檢測是否有信號返回；(3)有信號返回，通過IO口ECHO輸出一個高電平
ldliu
2022-01-06 08:14:17
超聲波感應器的應用有哪些
多年以來，超聲波感應器在乘用車上應用廣泛如超聲波停車輔助可幫助車輛在低速停車時檢測周圍物體。此外，踢腳開啟后備箱和入侵檢測報警則是超聲波傳感器的兩個新興應用。
chinaruto
2020-05-19 06:06:35
了解超聲波傳感器的基礎知識
在 PCB 上的一套傳感器，通常使用簡單的電路來完成大部分的發射和檢測工作。圖3: 超聲波發射器、接收器和收發器的例子當傳感器單獨購買時，電路可以定制設計。這不僅需要做更多的設計工作，而且還需要有很大
白老大大
2022-04-11 10:24:54
單雙張檢測超聲波傳感器，baumer超聲波傳感器，單雙張識別傳感器，超聲波傳感器廠家
單雙張檢測超聲波傳感器--Baumer超聲波探頭，輕松完成不同物料的單雙張識別超聲波傳感器，國內又稱超聲波探頭，是將超聲波信號轉換成其它能量信號（通常是電信號）的傳感器。超聲波傳感器可謂是傳感器
enoauto
2021-07-06 18:49:14
智能小車超聲波避障代碼和電路圖
樹莓派綜合項目2：智能小車（四）超聲波避障Python代碼和電路圖，Python3運行環境，配合我的其它相關文章，可以完美搭建出樹莓派遙控小車，代碼中有詳細的注釋，邊動手邊學習。文章中的代碼可能排版有誤，但此文件中的代碼實測無誤。
向日葵的花季
2023-09-21 08:27:03
小功率超聲波電路板驅動超聲波振子
電路模塊、流量計電路模塊以及風扇電路模塊。 小功率超聲波電路板所述超聲波發生器電路模塊包括輸入交流電壓的整流電路模塊、與所述整流電路模塊連接的半橋推挽電路模塊和過壓檢測電路模塊、與所述半橋推挽電路模塊連接的
2023-08-29 22:27:33
超聲波傳感器模塊的工作原理是什么
超聲波的工作原理(基于wemos小項目拆分的講解)1.超聲波模塊介紹：超聲波傳感器模塊上面通常有兩個超聲波元器件，一個用于發射，一個用于接收。電路板上有4個引腳：VCC （正極）Trig（觸發
斯克迪亞
2022-01-06 06:19:30
超聲波康復治療換能器
2026-04-27 16:42:20

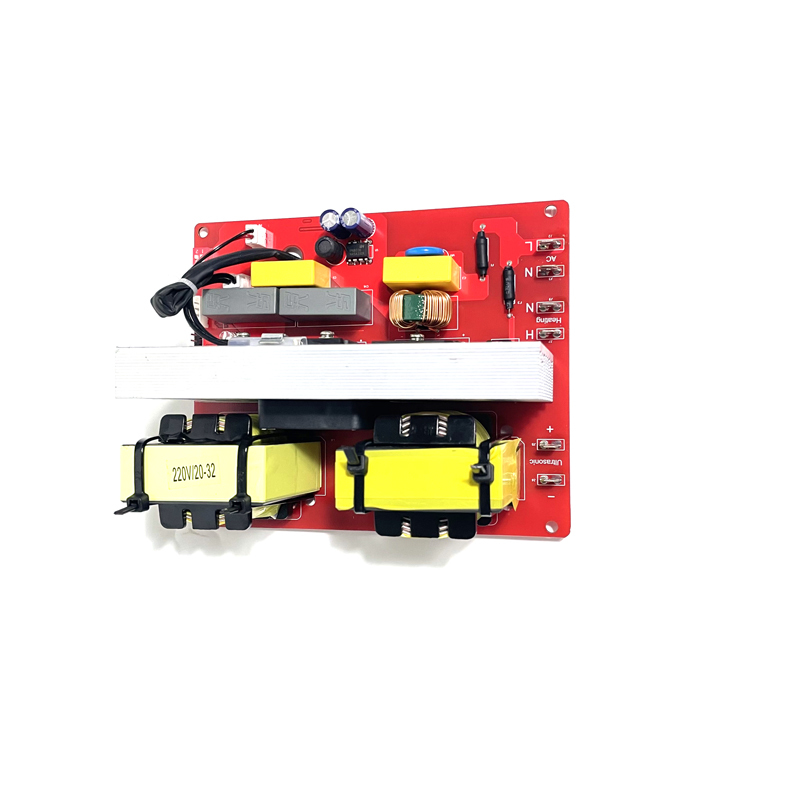

超聲波發生器電路板設計
