好的！以下是用中文介紹的 電源電路 的核心概念、分類和關鍵組成部分：
一、什么是電源電路？
電源電路是一種將輸入電能（通常不穩定或不適合直接使用）轉換為穩定、適合負載使用的輸出電能的電子電路。
- 輸入電源類型：交流電 (AC，如市電 220V) 或直流電 (DC，如電池)。
- 輸出目標：向各種電子設備或元器件（如微處理器、傳感器、電機、LED燈等）提供所需電壓和電流的直流電 (DC)，少數情況下也可能是特定頻率和電壓的交流電。
二、主要功能
- 電壓轉換：
- 降壓： 將高輸入電壓轉換為較低的輸出電壓（常見應用：如手機充電器將220VAC降到5VDC）。
- 升壓： 將低輸入電壓轉換為較高的輸出電壓（常見應用：如電池驅動設備的電壓升壓）。
- 交直流轉換： 將交流輸入 (AC) 轉換為直流輸出 (DC)（稱為整流）。
- 直流交流轉換： 將直流輸入 (DC) 轉換為交流輸出 (AC)（稱為逆變）。
- 穩壓 (Regulation)： 在輸入電壓波動或負載變化時，保持輸出電壓的穩定（精度要求高的場合尤其重要）。
- 限流保護： 防止輸出短路或過載時電流過大而損壞電路本身或負載。
- 濾波： 濾除輸入和輸出中的高頻噪聲或紋波 (Ripple)，提供更“干凈”的直流電。
- 隔離： 通過變壓器或光耦等元件隔離輸入和輸出電路，提高安全性（如防止觸電）和抗干擾能力。
三、主要分類
根據工作方式和轉換類型，可分為兩大類：
-
線性電源電路 (Linear Power Supply)：
- 原理： 通過調節功率器件（如晶體管、MOS管）的工作點（相當于一個可變電阻）來改變其壓降，從而穩定輸出電壓。輸入輸出的能量轉換是連續的。
- 優點： 電路結構相對簡單，輸出電壓紋波小，噪聲低（電磁干擾?。?/li>
- 缺點： 效率較低（多余能量轉化成熱量），發熱嚴重（需散熱片），體積重量較大，通常只能降壓（不能升壓）。
- 關鍵部件： 變壓器 (AC-DC降壓)、整流橋、濾波電容、調整管 (晶體管/MOSFET)、穩壓二極管 (或電壓基準 IC)、誤差放大器。
- 典型應用： 對噪聲敏感、功率要求不高的小型設備（如模擬音頻設備、傳感器模塊、測試儀器基準源）。
-
開關電源電路 (Switching Mode Power Supply - SMPS)：
- 原理： 利用功率開關器件（如MOS管）高速通斷，控制儲能在電感（或變壓器）和電容中的能量來實現電壓/電流轉換和穩壓。輸入輸出的能量是斷續（脈沖式）傳輸?shù)摹?/li>
- 優點： 效率高（節能，通常在70%-95%+），發熱小，體積小、重量輕（高頻工作允許使用小電感/電容），可靈活實現降壓、升壓、升降壓甚至負壓。
- 缺點： 電路復雜，輸出電壓紋波和噪聲較大（需良好濾波），電磁干擾 (EMI) 較強（需屏蔽和濾波）。
- 關鍵部件： 功率開關管 (MOSFET)、高頻變壓器/電感、整流二極管 (快恢復或肖特基)、輸出濾波電容/電感、控制IC (PWM控制器)、光耦 (隔離反饋)。
- 常見拓?fù)浣Y(jié)構：
- AC-DC (市電輸入)： 反激式 (Flyback)、正激式 (Forward)、LLC諧振式 (高效大功率)。
- DC-DC：
- 降壓： Buck（步降）
- 升壓： Boost（步升）
- 升降壓： Buck-Boost, SEPIC, ?uk (可升可降)
- 典型應用： 現代電子設備的主流電源（手機/電腦/電視充電器適配器，服務器電源，工業電源，LED驅動，新能源汽車，幾乎所有需要高效率或小體積的場合）。
四、關鍵組成部分概述
- 整流： 將交流電轉換為脈動直流電（通常用整流橋或二極管）。
- 濾波： 利用電容器（有時結合電感）平滑整流后的脈動直流電，減小紋波。
- 穩壓/控制：
- 線性電源： 使用反饋環路（誤差放大器比較基準電壓和輸出電壓）控制調整管壓降。
- 開關電源： 使用 PWM控制器通過改變開關導通/關斷時間比例來精確控制能量傳輸，實現穩壓。
- 功率開關管： (開關電源核心) 高速通斷以控制能量傳輸，通常為 MOSFET（低壓大電流）或 IGBT（高壓大功率）。
- 磁性元件： (開關電源核心) 存儲和傳輸能量的電感或高頻變壓器。
- 反饋回路： 監測輸出電壓，并提供信息給控制器進行調整（線性電源直接反饋，開關電源常用光耦進行隔離反饋）。
- 保護電路： 過流保護 (OCP)、過壓保護 (OVP)、過溫保護 (OTP)、短路保護 (SCP) 等。
五、如何選擇電源電路類型？
- 需要高效率、小體積、重量輕 -> 開關電源 (SMPS)
- 需要極低紋波/噪聲（如精密儀器、音頻），且功率不高、效率要求不高 -> 線性電源
- 輸入是交流市電 -> AC-DC 開關電源或線性電源
- 輸入是直流 (如電池、適配器)，需要變換電壓或穩定電壓 -> DC-DC 轉換器 (Buck/Boost等)
- 需要電氣隔離 -> 使用帶高頻變壓器的開關電源 (如反激、正激) 或 線性電源（帶工頻變壓器）
希望這份中文解釋能幫助您理解電源電路的基本知識！如果您有具體的電路或應用場景的問題，歡迎繼續提問！
線性穩壓電源電路識圖技巧
線性穩壓電源電路有分離元件構成的穩壓電源電路和集成電路構成的穩壓電源電路兩種。
2019-10-15 11:14:52
深入了解電源電路的特征
在家用電子產品中，電源電路的主要功能是為功能電路提供工作電壓。通常，電源電路可以分為線性電源電路和開關電源電路。
2022-08-15 16:33:03
空調器電源電路的組成結構
目前空調器釆用的電源電路主要有兩種：一種是變壓器降壓+線性穩壓器電源電路形式; 另一種是開關穩壓電源電路形式。
2023-06-07 09:10:53
如何設計一個雙極性雙向電源電路
本實用新型涉及一種雙極性電源電路，包括交流雙重濾波電路單元，小編下面給你介紹雙極性雙向電源電路的設計圖。
2020-09-20 12:09:09
可調電源電路穩壓工作過程是什么
可調電源電路是一種電子設備，它可以提供可調節的電壓和電流輸出，廣泛應用于電子實驗、設備測試和維修等領域。穩壓工作過程是可調電源電路的核心功能之一，它確保輸出電壓在負載變化或輸入電壓波動時保持穩定
2024-10-09 17:12:03
車燈驅動電源電路分析
車燈驅動電源電路是汽車電氣系統中的重要組成部分，它負責為車燈提供穩定的電壓和電流。車燈驅動電源電路的性能直接影響到車燈的亮度、壽命和安全性。本文將對車燈驅動電源電路進行分析，以幫助大家更好地理解其
2023-12-30 14:07:00
如何設計一個電源電路
引言當我們?cè)O(shè)計一個完整的電路而言，我們除了要知道我們要設計的主芯片電路，如FPGA，DSP，還要知道一些外圍電路，如電源電路，復位電路、晶振電路等等。這篇文章我們先來講解一下對于如何設計一個電源電路
隨行者011011
2021-10-29 08:32:55
多電壓電源電路分享
當您從事需要多個輸入電壓范圍的項目時，電源電路非常有用。為每個單元構建專用電源單元可能是一個痛苦而乏味的過程。相反，您可以構建這種多電壓電源電路，該電路提供12，9，6，5和3.3伏范圍內的輸出。
2023-06-29 15:48:16
電源電路
請問為什么要設計電源電路，例如需要5V電源，為什么不直接連接5V而是對24V進行轉換
W玉策
2020-07-25 18:18:54
如何將雙電源的電路轉換成單電源電路
引言 我們經?？吹胶芏喾浅＝?jīng)典的運算放大器應用圖集，但是這些應用都建立在雙電源的基礎上，很多時候，電路的設計者必須用單電源供電，但是他們不知道該如何將雙電源的電路轉換成單電源電路。 在設計單電源電路
2023-09-08 09:36:54
評估電感DCR對電源電路的影響
本文主要講解功率電感的選取。放在實際應用場景計算電感值、電感額定電流值、以及評估電感DCR對電源電路的影響
2022-10-28 11:35:48
如何將雙電源的電路轉換成單電源電路
我們經?？吹胶芏喾浅＝?jīng)典的運算放大器應用圖集，但是這些應用都建立在雙電源的基礎上，很多時候，電路的設計者必須用單電源供電，但是他們不知道該如何將雙電源的電路轉換成單電源電路。在設計單電源電路時需要
lumia.net
2021-12-29 06:03:03
電源電路方框圖的電路作用
由于輸入電源電路的交流市電電壓高達220V，而直流工作電壓通常很低，因此交流市電在進入電源電路后首先加到降壓電路中，進行降壓，降至幾伏或幾十伏的適當交流電壓。
2019-10-17 09:24:44
電源電路實用設計手冊!
電源電路實用設計手冊!需要完整版的朋友可以下載附件保存哦~
X學無止境
2021-09-18 10:01:09
貼片固態電容在電源電路中的應用
? ? ? 隨著電子設備向小型化、高性能化方向發展，電源電路的穩定性和效率要求越來越高。傳統的電解電容（如鋁電解電容）雖然容量大、成本低，但在高頻、高溫環境下性能下降明顯。而貼片固態電容（Solid
2025-05-28 15:06:51
該怎樣去測試電源電路呢
主要分6部分測試：1、電源電路；2、后級功放測試；3、高低頻測試；4、四選一測試；5、音量調節的繼電器模塊測試；6、正弦波發生器測試（包括單片機最小核心板）。電源電路：首先做出電源電路，給其他電路
dingyang598
2021-11-12 08:35:26
科普一下主電源電路發生故障的原因都有哪些？
科普一下主電源電路發生故障的原因都有哪些？ 主電源電路故障是指電源電路無法正常供電或不能穩定供電的情況。這種情況很常見，可以是由許多原因引起的，包括設備老化、過載、電力線路故障、電壓波動以及自然災害
2023-10-22 14:38:16

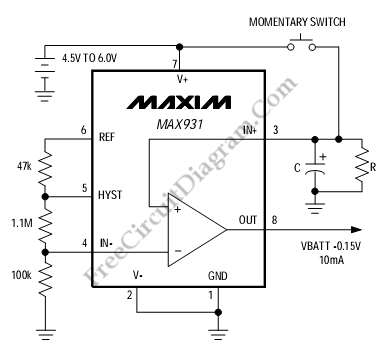

自動關閉電源電路原理圖
