　　精度計算器(ACCU)的數據轉換器的應用電路的設計和分析。它計算的數據轉換器的理想的直流精度。該方案是使用一臺HP ? 50G的計算器或免費PC模擬器。

　　精度計算器

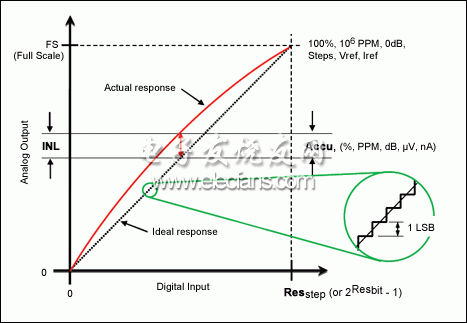

　　精度計算器(ACCU)的數據轉換器的應用電路的設計和分析 。它計算了一個理想的數據轉換器的直流精度，覆蓋模擬數字轉換器(ADC)和數字-模擬轉換器(DAC )。數據轉換器的直流精度的測量線性傳遞函數與理想的最大偏差。HP 50g的手持計算器是一個方便的工具，但也有許多使用Windows ?操作系統的計算機上運行一個免費的模擬器，如圖1。精度參數的一個數據轉換器的輸入， 該信息的精度計算器，包括在自由模擬器完整的封裝，輸出傳輸功能。 “AACU用戶的指南(的AACU一部分程序包)提供了計算器的使用說明，理論和數據轉換器的精度問題背后方程，最重要的是，其使用在電路設計和分析一個實際的例子 。業內人士可以互換指定在不同單位的共同參數。計算器允許任何單位進入，然后顯示的替代單位。這使得用戶能夠快速評估設備使用不同的單位。例如，分辨率可以輸入位或若干步驟。精度可在滿量程的百分比來衡量(%)，百萬分之幾(PPM)，分貝(dB)，或微伏(μV) ?；?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流轉換器也支持。圖2 。ACCU的顯示 ，用戶指南教程詳細介紹了數據轉換器的DC準確度如何計算出來的。一個實際的例子說明了如何使用ACCU的解決一個共同的設計問題。這個例子需要我們從進入的數據，通過一個轉換器解決和發現，并提供快速的方法，探討了替代的準確性部分 。

?
