1.先看看SCH中都有什么零件???
?

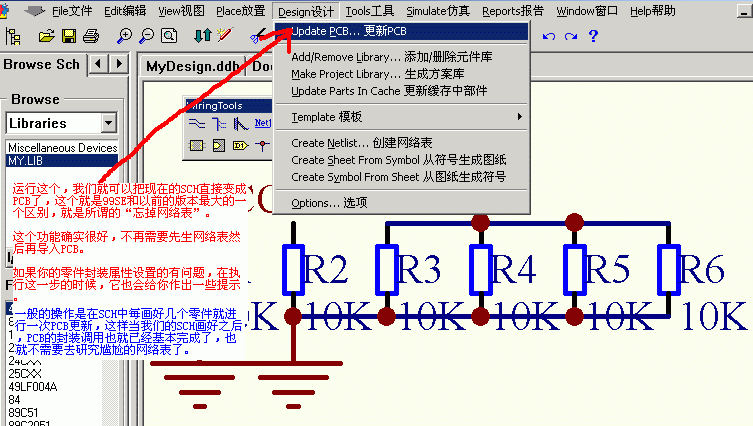

2.就是這個選項了,一個革命性的強大功能 ?

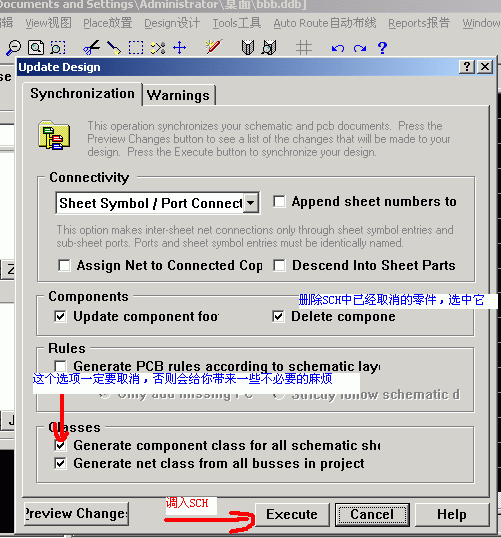

? 3.注意看一下中文注釋 ?

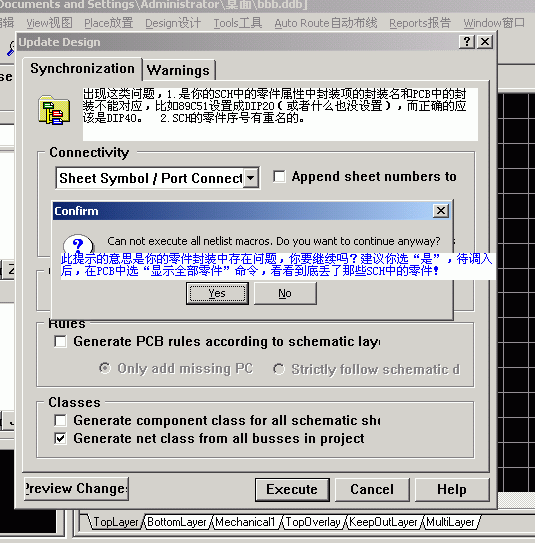

? 4.如果遇到這個問題,說明SCH的里面還存在小的問題,注意看中文注釋 ?

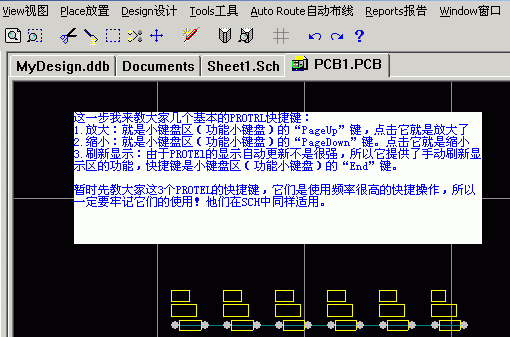

? 5.這是成功導入后的顯示方面的一些技巧 ?
? 6.一些常用的技巧,補充一點,如要旋轉元件的話,只要用鼠標按住元件然后按壓鍵盤“空格鍵”即可 ?

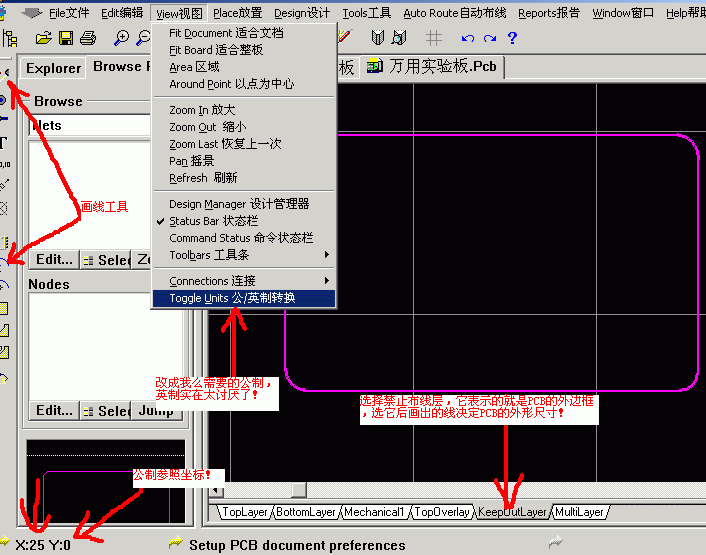

? 7.畫一個PCB的外型框 ?

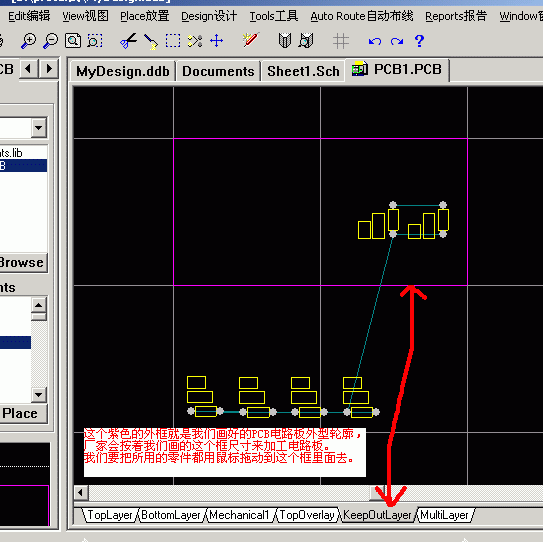

? 8.做一個自己要的外型框，然后把PCB零件封裝移動到里面去 ?
protel在線教程:如何把SCH文件變成PCB板
