protel在線教程:如何做一個SCH里面常要用到的電阻零件

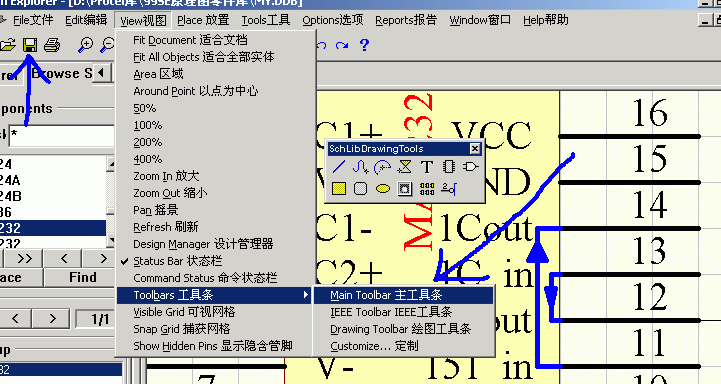

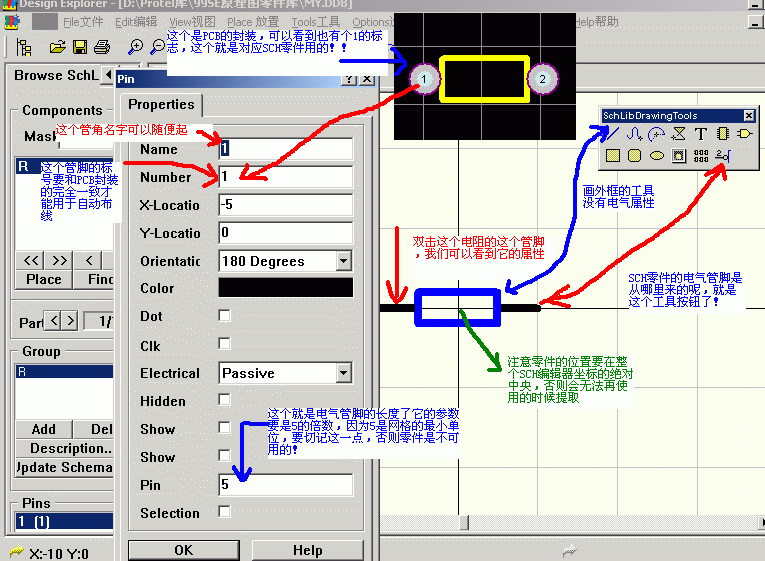

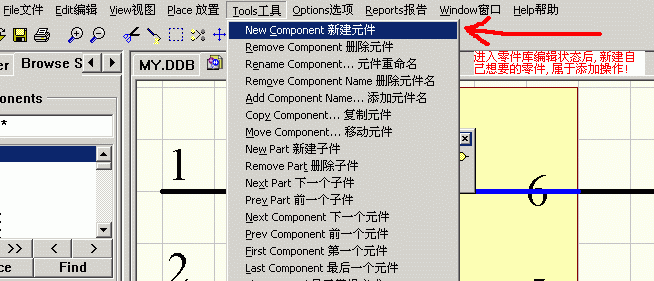

? 3.先以做一個SCH電阻零件為例子說明一下，請注意看圖中所有的中文注釋！ ?

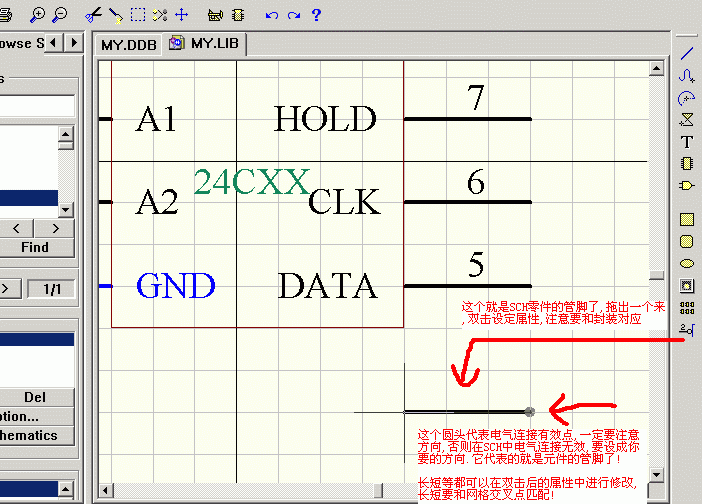

4.要注意SCH零件的管腳的電氣連接有效點是有講究的！仔細看一下下面這個圖，注意看中文注釋！ ?

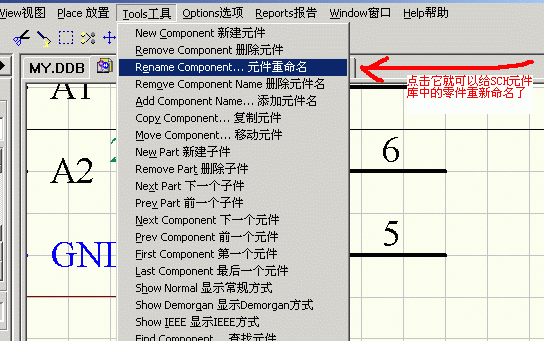

? 5.用這個方法可以給零件庫中的零件改名字 ?
?
