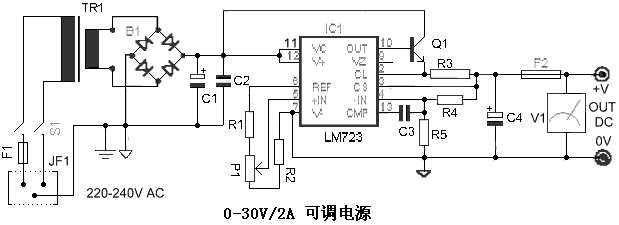

0-30V/2A電源的制作 此電路用一片電壓調壓專用電路LM723（IC1）為核心，調節P1可實現輸出電壓從0-30V連續可調，Q1為電流驅動擴展用（需用散熱器）。R3供保護電路用的取樣電阻。該電路簡單可靠、其穩壓性能指標也非常不錯。電路器件參數見附表。
|
