無源無損緩沖器的設計與分析

摘要：在分析了現有功率變換電路的各種緩沖吸收電路的基礎上，提出了兩種新穎的無源無損緩沖電路，并且進行詳細的定性分析和實驗，并給出了實驗結果。

關鍵詞：功率變換；緩沖電路；無源；無損

1? 引言

??? 為了確保功率開關管安全可靠地工作，則功率開關管必須工作在安全區。但在硬開關條件下，功率開關管在開通和關斷過程中可能承受過壓、過流，過大的di/dt和dv/dt的沖擊，使開關管發熱，如不采取保護措施，可能使功率開關管超出安全工作區而損壞。為此，在功率電路中，通常設置緩沖電路或采用軟開關技術，以防止瞬時過壓、過流，過大的di/dt和dv/dt，減小開關損耗，確保開關管工作在安全工作區。

??? 緩沖電路的形式很多，可根據不同的場合合理選用。常用的緩沖電路，簡單的有無源的并聯RC電路、并聯RCD緩沖電路、RCD限幅箝位緩沖電路等，還有較復雜的有源緩沖、軟開關電路等。有源緩沖電路在電路結構、控制方法上都比較復雜，成本價格也比較高。而無源緩沖電路往往是用緩沖電容C吸收功率開關器件關斷時的能量，然后消耗在電阻R上，雖然可以改善開關器件的關斷特性，但降低了電路的變換效率，并且在大功率場合，需要大功率的電阻，而消耗掉大量能量，甚至改變了設備的工作環境。為此，為了簡化電路，提高變換效率，有必要研究無源無損緩沖吸收電路。已有文獻^[1][2][3]對無源無損緩沖電路和軟開關技術作了大量的研究。但是，這些無源無損緩沖電路一方面電路結構比較復雜，另一方面其使用具有一定的局限性。為此，筆者在對 DC/DC， DC/AC變換器進行了大量研究的基礎上，提出了由一只電容和兩只二極管構成的CD2型無源無損緩沖電路和由一只電容、一只電感和兩只二極管構成的CLD²型無源無損緩沖電路。

??? 本文對CD²和CLD²型無源無損緩沖電路進行了分析，并且給出了在半橋變換電路中的應用結果。

2? CD²型無源無損緩沖電路及其分析

??? CD²型無源無損緩沖電路可以應用于半橋和全橋變換電路。該電路應用于DC/AC半橋變換器中如圖1所示。

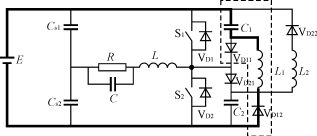

圖1? CD²型無源無損緩沖電路應用于DC/AC半橋變換器

??? 圖1所示電路中，直流電源電壓為E，電容C_s1，C_s2和開關管S₁，S₂各為一橋臂構成半橋電路，L，C，R為等效的輸出電路，其中L包含功率電路中的寄生電感。V_D1，V_D2分別為S₁，S₂的反并聯二極管。S₁的緩沖吸收電路由圖1中虛線框內電容C₁和二極管V_D11，V_D12組成。S₂的緩沖吸收電路則由電容C₂和二極管V_D21，V_D22組成。CD²型無源無損緩沖電路共有三個工作模式，如圖2所示。圖中粗線表示電流通路。

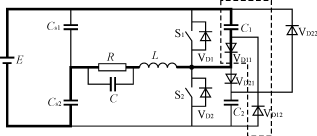

(a)導通模式

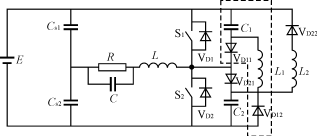

(b)充電模式

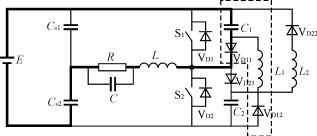

(c)放電模式

圖2? CD²型無源無損緩沖電路三個工作模式

??? 其工作過程如下：

??? 1）導通模式??? S₁導通，S₂截止，如圖2（a）所示。此時S₁導通，有電流通過，C₁兩端電壓上正下負，被箝位為電源電壓E，故V_D12兩端電壓等于0，而V_D11反向截止，其上電壓為－E，在此模式下電容C₁中無電流通過。

??? V_C₁=E??? （1）

??? 2）充電模式??? S₁關斷，S₂截止，如圖2（b）所示。此時電路中的等效電感L中的電流通過C₁，V_D11續流，給C₁充電，直到充電電流為0〔如式（2）〕。同時C₁的電壓逐步增加，其峰值取決于S₁關斷時電流值和電路中等效電感L值，此時，V_D12兩端電壓反偏，其值等于V_C₁-E，V_D11導通。

??? V_C₁=V_C₁₀＋i_c₁dt=E＋i_c₁dt（2）

??? L＋i_c₁R＋i_c₁dt=（3）

??? 3）放電模式??? S₁截止，S₂截止，如圖2（c）所示。此時C₁兩端電壓高于電源電壓，V_D12正偏導通，電容C₁迅速通過V_D12放電到直流電源，直到電容電壓等于電源電壓E時，V_D12截止。然后等待下一工作周期的到來。

??? V_c₁－E=i_c₁dt（4）

??? 下管S₂緩沖電路工作原理類似。

??? 在該電路中，二極管應選用快恢復二極管，而電容容量可根據電路中所需要緩沖的能量來選取。電容首先吸收功率電路中需要緩沖的能量，然后再向電源釋放能量，由此將緩沖的能量反饋回電源，從而提高了電路的轉換效率。

3? CLD²無源無損緩沖電路及其分析

??? 圖1所示電路為CD²無源無損緩沖電路在半橋電路中的應用。但是，當電路中需要緩沖吸收的能量較大時則電容電壓增量很大，由于二極管V_D12的導通電阻值很小，則電容就以一個很大的沖擊電流放電，這對電路各器件有損害，降低了電路的可靠性，為此，需要在V_D12放電支路中串聯一個限流電感L₁，在V_D22放電支路中串聯一個限流電感L₂，如圖3所示。

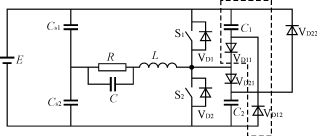

圖3? CLD²型無源無損緩沖電路應用于DC/AC半橋變換器

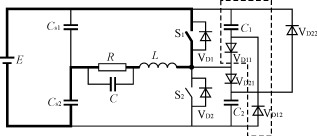

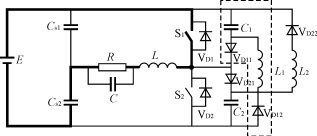

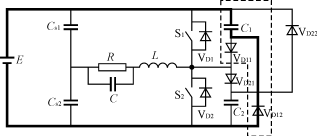

??? CLD²型無源無損緩沖電路的工作模式，也有3個：其一為導通模式，其二為電容續流充電模式，其三為電容與電感諧振放電模式。前兩個工作模式與CD²型緩沖電路相同，模式3等效電路如圖4（c）所示，電容通過E—V_D12—L₁諧振放電，放電電流波形如圖5所示，諧振放電模式可使二極管V_D12實現軟開關，能有效限制放電電流沖擊。
