一種新型通信用整流器

摘要：介紹了一種新型通信用整流器的電路組成與技術特點，給出了主電路結構與技術指標。

關鍵詞：整流器；零電壓；單端有源箝位

1? 引言

??? 隨著電信市場的繁榮，作為通信網絡的心臟——電源設備及監控系統越來越處于重要地位，對其要求越來越高。對用戶而言，新一代的整流設備應具有以下特點：

??? 1）高效率；

??? 2）良好的動態響應；

??? 3）體積小，重量輕，易攜帶；

??? 4）高可靠，易更換；

??? 5）高功率因數及低EMI；

??? 6）高智能。

??? 針對以上要求，西安普聲電信有限責任公司開發出新一代開關整流設備?，F(xiàn)就其主要部分做一簡介。

2? 電路組成

??? 整個電路框圖如圖1所示。輸入電壓為單相154～275V 50Hz，通過保護電路，整流電路，功率因數校正電路，得到約為400V的直流電壓，送到開關電路。同時，輔助電源從濾波電路之后取出能量。

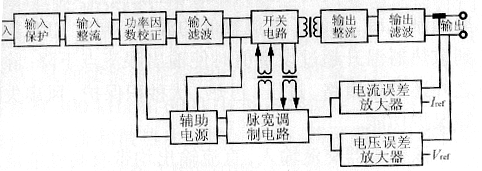

圖1? 電路框圖

??? 開關電路將此400V直流電轉換成頻率約為100kHz,脈寬可調的方波，經過主變壓器降壓，獲得一交流方波序列，再經過輸出部分的整流和濾波，得到54.0V的直流電。

??? 電壓和電流誤差放大器將從輸出部分取出與輸出成正比的電壓和電流信號，與各自的參考值相比較得出誤差信號，送至脈寬調制電路。誤差信號決定開關管的占空比，達到穩壓作用。

??? 整機的控制由內置CPU完成。

3? 主電路結構

3.1? 輸入電路

??? 如圖2所示，輸入電路采用多級濾波，以滿足電磁兼容的要求。在交流電加入的瞬間，主繼電器K不會馬上閉合，而是延時一段時間之后再動作，以減少浪涌。

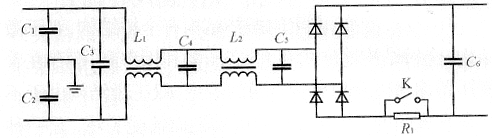

圖2? 交流輸入部分

3.2? 功率因數校正電路

??? 整流器效率的高低直接關系到設備的可靠性，體積及重量,提高效率是提高可靠性最積極的辦法。典型的整流器是由AC/DC變換器（通常為二極管橋），功率因素校正部分，以及隔離的DC/DC變換器組成。單相應用中為提供功率因數校正，必須使輸入電流跟隨輸入交流電壓。常用的拓?fù)浣Y(jié)構有Boost, Buck-Boost,Zeta,Cuk電路。對AC280V輸入，Boost電路中最大開關電壓為440V,而Buck-Boost, Zeta, Cuk電路中要高得多。過高的開關電壓對選擇合適的開關器件造成了困難。常用的開關器件有GTR，MOSFET，IGBT。GTR盡管飽和電壓低，但開關速度慢。功率MOSFET速度高，但體電阻值大，飽和壓降大。IGBT相對功率MOSFET有較低的開通電壓降，由于存在電流拖尾現象，開關損耗大，不適于高頻（100kHz左右）使用。綜合考慮，選擇功率MOSFET為開關器件與Boost電路作為功率因數校正電路是較合適的。同時由于升壓（Boost）電路輸出電壓總是高于輸入電壓的，對電壓波動較大的地區，采用Boost電路進行電壓預穩是十分理想的。

??? 如圖3所示，功率因數校正(PFC)電路的主要元器件是升壓扼流圈，升壓二極管以及開關管。其基本原理是:當開關管導通時，電流流過升壓扼流圈和開關管，把能量儲存于升壓扼流圈；當開關管斷開時，升壓扼流圈貯存的能量則試圖保持電流流通，使開關管漏極電壓迅速升高。這一電壓一旦超過了貯能電容上的電壓，電流就流過二極管，從而把貯存的能量從升壓扼流圈轉移到C1。為提高PFC的變換效率以及降低電磁干擾，采用零電壓PFC電路。

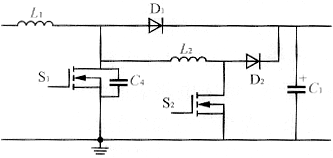

圖3? PFC電路原理

3.3? 主變換電路

??? DC/DC變換，常用的拓?fù)浣Y(jié)構有全橋結構，雙正激結構。全橋結構輸出功率大，變壓器利用率高，但存在著變壓器偏磁以及功率管直通的隱患。雙正激結構由于不存在直通問題，具有較高的可靠性而倍受關注，是一種大力推崇的電路結構，但存在變壓器利用率低的問題。

??? 為提高效率，新型整流器中使用了單端有源箝位，零電壓開關技術。單端有源箝位電路中利用有源器件對常規的單端正激變壓器進行復位，使變壓器工作于一、三象限，提高了變壓器利用率。同時由于是單端線路，避免了開關器件的直通問題，保證了整機的高可靠性。開關管工作于零電壓狀態開關大大降低了開關器件的開關損耗，同時也降低了電磁干擾。主變換電路如圖4所示。

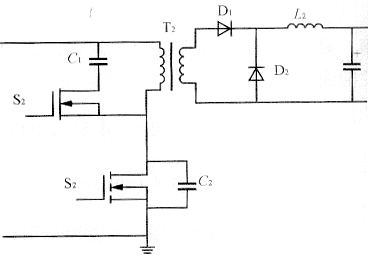

圖4? 主變換電路

3.4? 電源模塊的參數

??? 輸入電壓??? 額定電壓??? 220V 50Hz

?????????????? 工作電壓??? 150～280V

??? 輸出電壓??? 均充??? 56.4V

??????????????? 浮充??? 54.0V（可調節）

??? 限流保護??? 55A（可調）

??? 欠壓告警??? 47V

??? 電壓調整率??? 優于0.1％

??? 負載調整率??? 優于0.5％

??? 峰-峰值紋波電壓??? <150mV

??? 功率因數??? >0.99

??? 效率??? >90％

??? 體積??? 133mm×245mm×350mm

4? 電路設計特色

??? 該整流器采用了高效率設計，發熱量大大減小，同時設計了專門的風道，使用高性能溫控?zé)o刷直流風扇強制風冷，保證了整機較低的溫升。同時CPU檢測到散熱器溫升超過設定值時使輸出限流點下降。除此之外還具備短路、過壓，過熱，伏秒積保護，風扇失敗等保護功能。

??? 該整流器交流輸入，直流輸出均帶有高性能液壓電磁斷路器，一方面可用作輸入、輸出過流保護，另一方面在系統使用中，可方便地將某一單元切出、投入，易于更換，而不影響系統穩定性。

??? 整流器中，內置CPU統一完成整機的控制，具有極高的智能性。

??? 整流器的均充電壓，浮充電壓，輸出限流點，高壓告警點，過壓保護點均可由面板設定并由液晶顯示。此外CPU完成對均充，浮充，測試狀態，開關機控制。

??? 可在液晶顯示器上顯示輸出電壓、電流值，軟件版本號，模塊地址碼，輸入交流電壓，散熱器溫度等信息。此外獨具測試功能，使用該功能，可方便測試機架中每一單元的保護功能及保護值而不破壞系統的運行?？衫?a target="_blank">通信接口與上位機進行通信，并具有遙控均充，關機功能。

??? 多機并聯后配合交直流屏可構成一完備的機架系統。機架中模塊是并聯均流運行的，合理的均流電路有利于系統可靠性的提高。均流電路將若干個模塊輸出電流進行比較，并自動確立一臺為主，其余的模塊則自動跟蹤這臺模塊，使模塊處于電流均分狀態。如果非主用模塊出現故障，它會自動退出系統；如果主用模塊出現故障，它會首先退出系統，然后在剩下的模塊中自動確立一臺作為主用，其余的模塊再與之比較。這種方式可自動選定主用模塊，任何一個模塊出現故障都不會影響系統工作。均流電路由模塊內部硬件實現，與系統監控器無關，如果關掉甚至拆掉監控器，系統仍可均流工作，提高了系統的可靠性。

??? 機架系統可接入兩路市電，可對兩組蓄電池充電。系統控制器采用大屏幕液晶漢字菜單操作方式，可監控交流市電的電壓、電流、頻率、機架的輸出電流、蓄電池充電電流、主要分路電流，具有完備的三遙功能。系統具有極高智能性。

5? 結語

??? 由于采用新的技術與器件，整流器達到了較高的技術指標。其效率>90％，輸入電壓范圍寬達150～280V，峰-峰值紋波電壓<150mV，功率因數>0.99。內置CPU使其具有極高的智能性。是一種理想的通信用整流設備。
