單片開關電源的快速設計法

（單片開關電源技術講座之二）

河北科技大學沙占友王彥朋張英（石家莊050054）

摘要：單片開關電源是國際上90年代才開始流行的新型開關電源芯片。本文闡述其快速設計方法。

關鍵詞：單片開關電源快速設計

TOPSwith? Ⅱ

The Way of Quick Design for Single? chip Switching Power Supply Abctract:Three? ends single? chip switching power supply is new type switching power supply core which has been popular since 1990.This paper introduces quick design for single? chip switching power supply.

Keywords:Single? chip switching power supply,Quick design,Topswith? Ⅱ

在設計開關電源時，首先面臨的問題是如何選擇合適的單片開關電源芯片，既能滿足要求，又不因選型不當而造成資源的浪費。然而，這并非易事。原因之一是單片開關電源現已形成四大系列、近70種型號，即使采用同一種封裝的不同型號，其輸出功率也各不相同；原因之二是選擇芯片時，不僅要知道設計的輸出功率PO，還必須預先確定開關電源的效率η和芯片的功率損耗PD，而后兩個特征參數只有在設計安裝好開關電源時才能測出來，在設計之前它們是未知的。

下面重點介紹利用TOPSwitch－II系列單片開關電源的功率損耗（PD）與電源效率（η）、輸出功率（PO）關系曲線，快速選擇芯片的方法，可圓滿解決上述難題。在設計前，只要根據預期的輸出功率和電源效率值，即可從曲線上查出最合適的單片開關電源型號及功率損耗值，這不僅簡化了設計，還為選擇散熱器提

η/％(Uimin=85V)

中圖法分類號：TN86文獻標識碼：A文章編碼：0219?2713(2000)09?488?05

PO/W

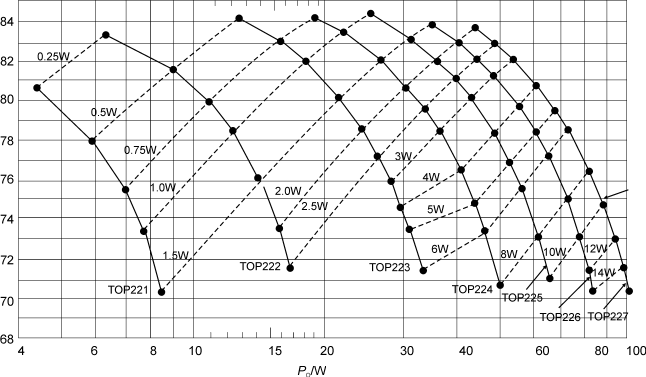

圖1寬范圍輸入且輸出為5V時PD與η，PO的關系曲線

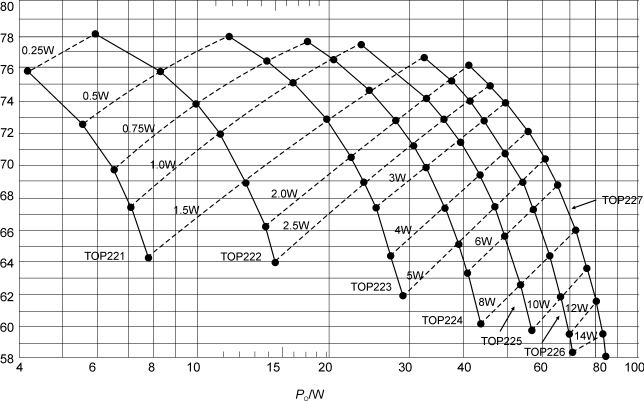

圖2寬范圍輸入且輸出為12V時PD與η，PO的關系曲線

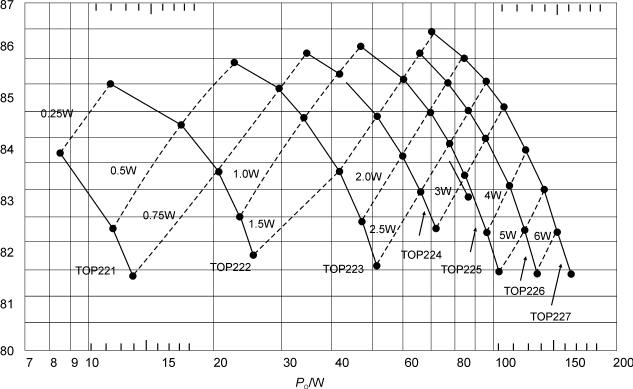

圖3固定輸入且輸出為5V時PD與η，PO的關系曲線

供了依據。

1TOPSwitch－II的PD與η、PO關系曲線

TOPSwitch－II系列的交流輸入電壓分寬范圍輸入（亦稱通用輸入），固定輸入（也叫單一電壓輸入）兩種情況。二者的交流輸入電壓分別為Ui=85V～265V，230V±15％。

1．1寬范圍輸入時PD與η，PO的關系曲線

TOP221～TOP227系列單片開關電源在寬范圍輸入（85V～265V）的條件下，當UO=＋5V或者＋12V時，PD與η、PO的關系曲線分別如圖1、圖2所示。這里假定交流輸入電壓最小值Uimin=85V，最高

η/％(Uimin=85V)

η/％(Uimin=195V)

交流輸入電壓Uimax=265V。圖中的橫坐標代表輸出功率PO，縱坐標表示電源效率η。所畫出的7條實線分別對應于TOP221～TOP227的電源效率，而15條虛線均為芯片功耗的等值線（下同）。

1．2固定輸入時PD與η、PO的關系曲線

TOP221～TOP227系列在固定交流輸入（230V±15％）條件下，當UO=＋5V或＋12V時，PD與η、PO的關系曲線分別如圖3、圖4所示。這兩個曲線族對于208V、220V、240V也同樣適用?，F(xiàn)假定Uimin=195V,Uimax=265V。

2正確選擇TOPSwitch－II芯片的方法

利用上述關系曲線迅速確定TOPSwitch－II芯片型號的設計程序如下：

（1）首先確定哪一幅曲線圖適用。例如，當Ui=85V～265V，UO=＋5V時，應選擇圖1。而當Ui=220V(即230V－230V×4.3％)，UO=＋12V時，就只能選圖4；

（2）然后在橫坐標上找出欲設計的輸出功率點位置（PO）；

（3）從輸出功率點垂直向上移動，直到選中合適芯片所指的那條實曲線。如不適用，可繼續向上查找另一條實線；

（4）再從等值線（虛線）上讀出芯片的功耗PD。進而還可求出芯片的結溫（Tj）以確定散熱片的大??；

（5）最后轉入電路設計階段，包括高頻變壓器設計，外圍元器件參數的選擇等。

下面將通過3個典型設計實例加以說明。

例1：設計輸出為5V、300W的通用開關電源

通用開關電源就意味著交流輸入電壓范圍是85V～265V。又因UO=＋5V，故必須查圖1所示的曲線。首先從橫坐標上找到PO=30W的輸出功率點，然后垂直上移與TOP224的實線相交于一點，由縱坐標上查出該點的η=71.2％，最后從經過這點的那條等值線上查得PD=2.5W。這表明，選擇TOP224就能輸出30W功率，并且預期的電源效率為71.2％,芯片功耗為2.5W。

若覺得η=71.2％的效率指標偏低，還可繼續往上查找TOP225的實線。同理，選擇TOP225也能輸出30W功率，而預期的電源效率將提高到75％，芯片功耗降至1.7W。

根據所得到的PD值，進而可完成散熱片設計。這是因為在設計前對所用芯片功耗做出的估計是完全可信的。

例2：設計交流固定輸入230V±15％，輸出為直流12V、30W開關電源。

圖4固定輸入且輸出為12V時PD與η，PO的關系曲線

η/％(Uimin=195V)

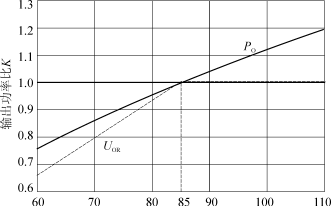

圖5寬范圍輸入時K與Uimin′的關系

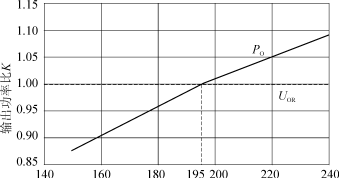

圖6固定輸入時K與Uimin′的關系

根據已知條件，從圖4中可以查出，TOP223是最佳選擇，此時PO=30W，η=85.2％，PD=0.8W。

例3：計算TOPswitch－II的結溫

這里講的結溫是指管芯溫度Tj。假定已知從結到器件表面的熱阻為RθA(它包括TOPSwitch－II管芯到外殼的熱阻Rθ1和外殼到散熱片的熱阻Rθ2)、環境溫度為TA。再從相關曲線圖中查出PD值，即可用下式求出芯片的結溫：

Tj=PD·RθA＋TA(1)

舉例說明，TOP225的設計功耗為1.7W，RθA=20℃/W，TA=40℃，代入式（1）中得到Tj=74℃。設計時必須保證，在最高環境溫度TAM下，芯片結溫Tj低于100℃，才能使開關電源長期正常工作。

3根據輸出功率比來修正等效輸出功率等參數

3．1修正方法

如上所述，PD與η，PO的關系曲線均對交流輸入電壓最小值作了限制。圖1和圖2規定的Uimin=85V，而圖3與圖4規定Uimin=195V（即230V－230V×15％）。若交流輸入電壓最小值不符合上述規定，就會直接影響芯片的正確選擇。此時須將實際的交流輸入電壓最小值Uimin′所對應的輸入功率PO′，折算成Uimin為規定值時的等效功率PO，才能使用上述4圖。折算系數亦稱輸出功率比（PO′/PO）用K表示。TOPSwitch－II在寬范圍輸入、固定輸入兩種情況下，K與U′min的特性曲線分別如圖5、圖6中的實線所示。需要說明幾點：

（1）圖5和圖6的額定交流輸入電壓最小值Uimin依次為85V，195V，圖中的橫坐標僅標出Ui在低端的電壓范圍。

（2）當Uimin′>Uimin時K>1，即PO′>PO，這表明原來選中的芯片此時已具有更大的可用功率，必要時可選輸出功率略低的芯片。當Uimin′（3）設初級電壓為UOR，其典型值為135V。但在Uimin′<85V時 ， 受 TOPSwitch－ II調 節 占 空 比 能 力 的 限 制 ， UOR會 按 線 性 規 律 降 低 UOR′ 。 此 時 折 算 系 數 K="UOR′" /UOR<1。 圖 5和 圖 6中 的 虛 線 表 示 UOR′ /UOR與 Uimin′ 的 特 性 曲 線 ， 利 用 它 可 以 修 正 初 級 感 應 電 壓 值 。

現將對輸出功率進行修正的工作程序歸納如下：

（1）首先從圖5、圖6中選擇適用的特性曲線，然后根據已知的Uimin′值查出折算系數K。

　　（2）將PO′折算成Uimin為規定值時的等效功率PO，有公式

PO=PO′/K（2）

（3）最后從圖1～圖4中選取適用的關系曲線，并根據PO值查出合適的芯片型號以及η、PD參數值。

下面通過一個典型的實例來說明修正方法。

例4：設計12V，35W的通用開關電源

已知Uimin=85V，假定Uimin′=90％×115V=103.5V。從圖5中查出K=1.15。將PO′=35W、K=1.15一并代入式（2）中，計算出PO=30.4W。再根據PO值，從圖2上查出最佳選擇應是TOP224型芯片，此時η=81.6％，PD=2W。

若選TOP223，則η降至73.5％,PD增加到5W，顯然不合適。倘若選TOP225型，就會造成資源浪費，因為它比TOP224的價格要高一些，且適合輸出40W～60W的更大功率。

3．2相關參數的修正及選擇

（1）修正初級電感量

在使用TOPSwitch－II系列設計開關電源時，高頻變壓器以及相關元件參數的典型情況見表1，這些數值可做為初選值。當Uimin′LP′=KLP（3）

查表1可知，使用TOP224時，LP=1475μH。當K=1.15時，LP′=1.15×1475=1696μH。

表2光耦合器參數隨Uimin′的變化

（2）對其他參數的影響

當Uimin的規定值發生變化時，TOPSwitch－II的占空比亦隨之改變，進而影響光耦合器中的LED工作電流IF、光敏三極管發射極電流IE也產生變化。此時應根據表2對IF、IE進行重新調整。

TOPSwitch－II獨立于Ui、PO的電源參數值，見表3。這些參數一般不受Uimin變化的影響。

表3獨立于Ui、PO的電源參數值

（3）輸入濾波電容的選擇
