摘要：本文介紹了兩個固件，用作Teridian? 71M6521電表IC的演示程序，版本號為4.8p。這些固件有助于改善71M6521在功率模式之間轉換時的可靠性，并在器件恢復工作模式后提供適當?shù)?a href="http://www.brongaenegriffin.com/tags/實時時鐘/" target="_blank">實時時鐘(RTC)修正。文章討論了程序修改及設計細節，便于用戶對現有固件進行必要的更新。?
?

概述

微調“保險絲”

微調“保險絲”實際上指的是一組非易失(NV)存儲器，在Maxim的Teridian電表IC生產過程中用于調整IC的模擬和數字特征參數。器件出廠后，微調“保險絲”內存儲的內容不再改變，用于后續產品中的參數補償，例如，用來微調VREF電壓，使其穩定在1.195 VDC ，誤差不超過±1mV；還可用于調整VBIAS內部電壓，使其穩定在目標值。

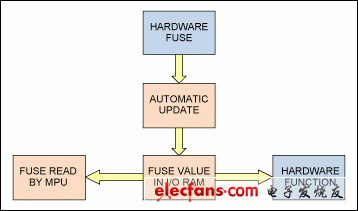

IC工作期間，按照固定的時間間隔讀取微調“保險絲”的數值，由IC內部的硬件電路進行適當?shù)膮?shù)調整。從“保險絲”讀取的數據送入硬件控制電路和位于I/O RAM的保險絲寄存器(圖1)。71M6521系列產品中共包含7個獨立的微調“保險絲”數值，向I/O RAM寄存器0x20FD (TRIMSEL)寫入1-7之間的任何數值，可從I/O RAM寄存器0x20FF (TRIM)中讀取相應的“保險絲”數據。

圖1. 微調保險絲工作原理

錯誤讀取微調“保險絲”

71M6521 IC支持三種低功耗模式(休眠模式、LCD單獨有效模式以及關斷模式)。低功耗模式下，無法支持IC正常工作的電流消耗。

在極端的電磁干擾(EMI)環境下，或者是當電源超乎尋常地反復斷電的情況下，可能會影響到“保險絲”數據的讀取和參數調整，錯誤地讀取到某個“保險絲”數據。發生這種情況時，可能導致幾種錯誤結果。當電源發生高速“振蕩”，使得71M6521在工作模式與關斷模式之間反復切換時，將會提高器件故障的概率，當交流電緩慢爬升、下降，而后續使用的是“軟”電源時，很容易發生這種狀況。電源振蕩導致71M6521在正常供電(正常工作模式)和低功耗(關斷)模式之間頻繁切換，由于“保險絲”讀取錯誤導致器件故障的可能性非常小，只有當電表在長達若干天，甚至幾個星期的時間內頻繁斷電時，才有可能看到故障狀況。

“保險絲”讀取錯誤導致IC工作故障可能有幾種不同的表現形式，具體取決于錯誤讀取的“保險絲”數據。故障現象可能是以下幾種情況之一：

MPU軟件運行在未知狀態，但依據固件的不同，有些情況下可能終止內部時鐘，使看門狗定時器無法復位電表。

產生未知的內部電源電壓和檢測門限，這種情況下可能導致外部電源作用到V1引腳，在喚醒時鐘尚未建立的前提下進入休眠模式。有些情況下，不恰當?shù)爻跏蓟瘍?nèi)部電源達到一個超時限制時，可能導致RTC計時錯誤。

在電表中從根本上消除EMI可能不太現實，但是，在器件進入關斷模式時通過測試IC的微調“保險絲”，固件可以檢測并避免發生上述故障。

新版本演示程序解決的另一問題是RTC時間偏移的修正。早期軟件中所包含的RTC程序集成了長期抖動導致RTC偏差的修正，復位后進行調整。

改進程序的應用示例

本應用筆記介紹的程序支持所有版本的71M6521，包括71M6521BE、71M6521DE和71M6521FE。Maxim推薦在帶有備份電池的新設計中采用固件修正。

功率模式切換期間可能產生的失效

71M6521中的微調“保險絲”由控制邏輯保證，重復上電或極端EMI可能影響微調“保險絲”的數據讀取。失效原因包括：

電表頻繁斷電或出現極端EMI。

電表從工作狀態進入關斷模式，新的鋰電池供電的情況下，錯誤地讀取微調“保險絲”的數據。電池電壓(典型值為3.6 VDC)與71M6521正常工作時的電壓(典型值為3.3 VDC)不同，導致失效。

配備電池的電表似乎更容易受到影響，因?yàn)椴粠щ姵氐碾姳碓谥麟娫磾嚯姴⒃俅紊想姾螅軌蚪?jīng)歷一次干凈的復位(POR)過程。

在供電模式轉換期間，可能引發上文提及的失效現象，但很難準確定位具體故障，因?yàn)檫@取決于諸多因素：斷電或EMI、電表固件、電池選擇、電源設計等，這些都會影響到微調“保險絲”的讀取錯誤。大多數電表即使在極端測試條件下，也不會發生故障。

當電表返回正常工作模式時，電源能夠支持更大的工作電流，即可提供微調自校準數據。但可能需要重新恢復電表的工作狀態。

RTC失效事件

RTC程序用于補償電表在低功耗模式下產生的時間偏差，但并非在啟動時同步調整，而會累計抖動產生的漂移。

4.8p演示程序

程序測試

實際測試時為演示板配備了新電池，配置顯示默認值(顯示RTC的時鐘)。然后，在8周內每隔10秒重復一次交流電的斷電/上電。簡單地把電源穩定在標稱交流電壓，然后開始測試。好的設計應該能夠正確地恢復系統工作，合理顯示時間信息。程序經過8周測試后沒有出現失效。

軟件的影響

4.8p演示程序能夠在運行main()之前出發PLL_OK中斷，保證在固件初始化期間能夠檢測到掉電故障并進行相應的處理。必須謹慎管理其它中斷操作，以避免出現嚴重的故障現象。

任何情況下，4.8p演示軟件都可以在喚醒定時器中保持一個非零數值。正常工作時，喚醒定時器不會計數或觸發喚醒過程，除非IC意外進入休眠或僅顯示LCD模式。發生這種事件時，將觸發喚醒定時器工作，喚醒電表并從故障狀態下恢復電表工作。

程序存儲位置

目標代碼應該把修正程序放置在閃存的前8KB。Keil? IDE中，可以在項目平臺更改目標程序，選擇<點擊鼠標右鍵>optionsBL_51 Locate TabCode Space。演示程序中，該指令置于存儲器盡可能低的位置：

?C_C51STARTUP,?PR?_?PLL_ISR?BATMODES_20,?PR?_?BATMODE_CHANGE?BATMODES_20,

?C_C51STARTUP包含演示程序的啟動代碼。

?PR?_?PLL_ISR?BATMODES_20SAFE,?PR?_?BATMODE_CHANGE?BATMODES_20SAFE執行PLL_OK中斷例程時需要。

PLL_OK中斷

以下程序應該置于PLL_OK中斷例程，檢測到關斷模式時運行。4.8p mainatmodes_20.c中給出了經過測試的程序代碼。

?

    extern void trim_test(void) small reentrant;

    EA = 0;
    CONFIG0 = 0;        // Make sure we are running as fast as we can.
    IFLAGS = (~IE_PLLFALL_) & (~IE_PLLRISE_);  // force an edge to occur

    WAKE = 0x81;        // force a wake timer wake if sleep is forced

    trim_test();        // From start-up code.

?
