1．概述

　　1.1 什么時候需要電磁兼容整改及對策

　　對一個電子、電氣產品來說，在設計階段就應該考慮其電磁兼容性，這樣可以將產品在生產階段出現電磁兼容問題的可能性減少到一個較低的程度。但其是否滿足要求，最終要通過電磁兼容測試檢驗其電磁兼容標準的符合性。

　　由于電磁兼容的復雜性，即使對一個電磁兼容設計問題考慮得比較周全得產品，在設計制造過程中，難免出現一些電磁干擾的因素，造成最終電磁兼容測試不合格。在電磁兼容測試中，這種情況還是比較常見的。

　　當然，對產品定型前的電磁兼容測試不合格的問題，我們完全可以遵循正常的電磁兼容設計思路，按照電磁兼容設計規范法和系統法，針對產品存在的電磁兼容問題重新進行設計。從源頭上解決存在的電磁兼容隱患。這屬于電磁兼容設計范疇。

　　而目前國內電子、電氣產品比較普遍存在的情況是：產品在進行電磁兼容型式試驗時，產品設計已經定型，產品外殼已經開模，PCB 板已經設計生產，部件板卡已經加工，甚至產品已經生產出來等著出貨放行。

　　對此類產品存在的電磁兼容問題，只能采取“出現什么問題，解決什么問題”的問題解決法，以對產品的最小改動使其達到電磁兼容要求。這就屬于電磁兼容整改對策的范疇，這是我們這次課程需要探討的問題。

　　1.2 常見的電磁兼容整改措施

　　對常見的電磁兼容問題，我們通過綜合采用以下幾個方面的整改措施，一般可以解決大部分的問題：可以在屏蔽體的裝配面處涂導電膠，或者在裝配面處加導電襯墊，甚至采用導電金屬膠帶進行補救。導電襯墊可以是編織的金屬絲線、硬度較低易于塑型的軟金屬（銅、鉛等）、包裝金屬層的橡膠、導電橡膠或者是梳狀簧片接觸指狀物等。

　　在不影響性能的前提下，適當調整設備電纜走向和排列，做到不同類型的電纜相互隔離。改變普通的小信號或高頻信號電纜為帶屏蔽的電纜，改變普通的大電流信號或數據傳輸信號電纜為對稱絞線電纜。

　　加強接地的機械性能，降低接地電阻。同時對于設備整體要有單獨的低阻抗接地。

　　在設備電源輸入線上加裝或串聯電源濾波器。

　　在可能的情況下，對重要器件進行屏蔽、隔離處理，如加裝接地良好的金屬隔離板或小的屏蔽罩等。

　　在各器件電源輸入端并聯小電容，以旁路電源帶來的高頻干擾。

　　下面，我們分別就電子、電器產品在傳導發射、輻射發射、諧波電流、靜電放電、電快速脈沖、浪涌等電磁兼容測試項目試驗過程中較常出項的問題及解決方案和補救措施與大家共同探討。

　　我們根據各項目的特點，將這些內容分為三大類分別進行討論：

　　電磁騷擾發射類：傳導發射、輻射發射

　　諧波電流類

　　瞬態脈沖抗擾度類：靜電放電、電快速脈沖、浪涌沖擊

　　2．電磁騷擾發射測試常見問題對策及整改措施

　　對于電磁發射測試對策及整改，我們將在下個專題《電子產品 3C 認證檢測中常見電磁兼容問題與對策》中以AV 和IT 類產品為例加以詳細探討，在這兒僅進行一些提綱性介紹，不再深入展開探討。

　　2.1 電子、電氣產品內的主要電磁騷擾源

　　設備開關電源的開關回路：騷擾源主頻幾十kHz 到百余kHz，高次諧波可延伸到數十MHz。

　　設備直流電源的整流回路：工頻整流噪聲頻率上限可延伸到數百kHz；高頻整流噪聲頻率上限可延伸到數十MHz。

　　電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百MHz。

　　電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。

　　變頻調速電路的騷擾發射：騷擾源頻率從幾十kHz 到幾十MHz

　　設備運行狀態切換的開關噪聲：噪聲頻率上限可延伸到數百MHz。

　　智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz 到幾十MHz，高次諧波可延伸到數百MHz。

　　微波設備的微波泄漏：騷擾源主頻數GHz。

　　電磁感應加熱設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。

　　電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz 到數百MHz，高次諧波可延伸到數GHz。

　　信息技術設備的及各類自動控制設備數字處理電路：騷擾源主頻數十MHz 到數百MHz，高次諧波可延伸到數GHz。

　　2.2 騷擾源定位

　　2.2.1 根據測量曲線定位：

　　依據：超標騷擾頻率范圍、超標騷擾頻域分布、窄帶騷擾還是寬帶騷擾等

　　根據被測設備工作方式和內部結構定位：

　　有沒有使用標準不建議使用的半波整流和對稱/非對稱電源調整電路？

　　內部結構中電路板布局是否合理？

　　內部電纜走線是否合理？

　　內部濾波器（濾波電路）安裝是否合理？

　　內部電路接地和搭接方式是否合理？

　　機箱屏蔽是否滿足對應產品的需求？

　　2.2.2 根據被測設備組成和功能定位：

　　設備內部有否二次電源，其工作方式？

　　設備內是否有驅動電機，電機類型？

　　設備內是否有變頻調速電路？

　　設備內是否有數碼控制或智能控制電路？是否使用晶振？

　　設備內是否存在程控的繼電器或開關電路？

　　設備正常工作是否利用電磁波或微波？

　　設備內是否存在工作中的無線收發電路？

　　2.2.3 根據功能模塊工作情況進行故障定位：

　　若設備的各個模塊可以暫停和恢復工作，可以通過逐個暫停這些模塊的工作來判斷騷擾來源。

　　若模塊不可以獨立暫停和恢復工作，可以通過與設備其它功能模塊一起組合進行暫停和恢復工作，從而判斷騷擾的大概來源。

　　若模塊不可以獨立暫停和恢復工作，可以通過與其它設備的合格功能模塊一起組合進行暫停和恢復工作，從而判斷騷擾的大概來源。

　　對懷疑騷擾超標的模塊，可以用置換的方式來進行騷擾判定。

　　2.3 電子、電氣產品連續傳導發射超標問題及對策

　　家電類產品連續傳導騷擾標稱測量頻率范圍148.5kHz-30MHz（實際為150kHz-30MHz）。

　　測量分別在電源端子及負載端子和附加端子上進行。

　　連續傳導騷擾的主要來源：

　　開關電源的開關頻率及諧波騷擾、電源整流回路的整流噪聲、

　　交流電機的運行噪聲、直流電機的電刷噪聲、

　　電磁感應加熱設備的電磁騷擾、

　　智能控制設備的晶振及數字電路電磁騷擾等

　　當我們通過騷擾定位方式找到超標點的騷擾來源后，

　　即可采用相對應的騷擾抑制措施。

　?。ㄡ槍收隙ㄎ患皞鲗}擾來源分別展開說明）

　　對一般的電源端連續傳導騷擾可以通過以下的電路加以抑制：

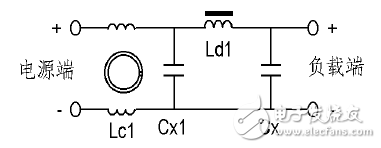

　　圖 1：交流電源濾波網絡

　　對于負載端子和附加端子的傳導騷擾可以通過以下的電路加以抑制

　　圖2：直流輸出濾波網絡

　　無論是對電源端子、負載端子和附加端子采取抑制措施，若使用獨立的濾波器時，需注意其安裝方式。

　　圖3：濾波器的安裝方法
