1 引言

　　根據目前國內的供電模式，空心抽油桿感應加熱系統采用的是工頻感應加熱方式。為了三相用電平衡，工頻加熱電源將工頻三相交流電中的一相分別經電抗器、電容器列相移相疊加到其它二相，再經變壓器直接變成適于各種加熱要求的單相工頻交流電后連接加熱導體。因而工頻加熱電源成本高、體積大、笨重、效率低。

　　石油中頻感應加熱電源采用IGBT作為逆變開關器件，與常用的工頻加熱電源相比，體積縮小40%、重量減輕50%。

　　2 中頻感應加熱電源

　　中頻感應加熱電源的電路結構參見圖1。三相整流器將工頻三相交流電整流成直流電，經濾波后，由全橋逆變器變換成頻率和占空比在一定范圍內均連續可調的單相中頻交流電，再經隔離變壓器輸出給加熱負載。全橋逆變器采用脈寬調制(PWM)零電壓開關電路，具有開關損耗低、電磁干擾小等優點[2]。控制電路采用SG3524集成塊，調節⑨腳電壓以保證輸出信號的死區時聞。輸出信號的脈寬受石油溫度探測器調制.石油的溫度控制在45～7O℃。溫度過高易改變石油的化學特性.溫度過低會降低石油的流動性。

　　3 IGBT柵極驅動電路

　　3.1 IGBT柵極驅動模塊的選用

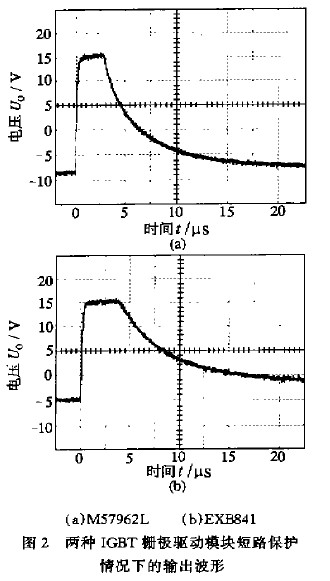

　　IGBT柵極驅動模塊EXB841、M57962L均可用于驅動1200V 系列400A以內的IGBT模塊，且具有過流檢顙j及保護功能。這兩種驅動模塊短路保護情況下的輸出波形如圖2所示。EXB841內部產生一5v負偏壓且不可調;M57962L在外部利用穩壓二極管產生一9v 負偏壓，關柵可靠性比EXB841高。另外M57962L的保護動作時間(從出現過流到柵壓降至0V)為6.3μs，(參見圖2a);EXB841的保護動作時間為16μs且關柵電壓不能降至一2v 以下，(參見圖2b)，導致IGBT 炸管的危險性比M57962L大。因此宜選用M57962L。

　　3.2 驅動模塊外圍電路的改進

　　IGBT在關斷時.集電極.發射極之間產生的電壓上升率高達30000V/μs。過高的會產生較大的位移電流。并導致產生較大的集電極脈沖浪涌電流，很容易使IGBT發生動態擎住現象。為了避免IGBT發生這種誤動作，必須在IGBT柵極加負偏壓[3]。然而在實際應用時，以下兩種情況會導致驅動電路負偏壓的消失：① 穩壓二極管擊穿短路;② 驅動電路失去+24V電源。

　　針對以上兩種情況，筆者在廠商推薦應用電路的基礎上改進了IGBT驅動模塊M57962L的外圍電路，如圖3所示。在正常情況下.VZ4導通，M57962L⑧腳為高電位，VD1截止。VT2導通。VO1輸出端呈低阻態。如果穩壓二極管VZ1或VZ3擊穿短路，則VZ4截止，VT1截止，VO1輸出端呈高阻態。如果驅動電路失去+24V 電壓，則VO1輸入端無電流通過，VO1輸出端呈高阻態。

　　4 IGBT模塊與濾波電容的聯接

　　IGBT的輸入特性與MOSFET相類似。輸入阻抗高。如果驅動電路失去電壓，則IGBT 的柵極失去負偏壓。對發射極呈高阻態。此時，一旦有干擾竄至IGBT的柵極，則IGBT模塊的上、下兩管易同時導通。如果IGBT模塊直接與數千微法的濾波電容聯接，那么濾波電容儲存的能量會通過IGBT模塊的上、下管直接釋放，易導致IGBT模塊損壞。因此，感應加熱電源在開機時先接通控制、驅動電路的電源，后將IGBT模塊與濾波電容聯接。在關機時先將IGBT模塊與濾波電容斷開，后關斷控制、驅動電路的電源。

　　5 試驗情況及結論

　　石油中援感應加熱電源自1997年6月在試采二廠現場試驗至今，仍正常工作。電源功率為3588kw。石油中援感應加熱電源不僅可以應用于空心抽油桿感應加熱系統。還可以應用于復雜小斷塊油田的集輸管道中頻感應電伴熱系統，這對于降低集輸管道的基建投資和運行費用有著重要意義。
