　　1 引言

　　水位測控裝置是水電廠的重要測控設備，水電廠的上下游水位是防汛安全的重要數據，攔污柵壓差影響機組出力、水工建筑安全，水頭值影響調速器協聯曲線，進而影響機組效率甚至安全穩定運行，因此水位測控裝置需滿足長期穩定可靠運行。目前的水電廠水位測控裝置普遍采用定制儀表采集前端水位傳感器的格雷碼值，換算柵差、水頭等，輸出開關信號報警，輸出4~20ma信號至監控、遠動、調速器。在運行維護中存在以下問題：采用電纜長距離輸送格雷碼信號，防雷、抗干擾能力差，儀表、傳感器易損壞;4個24位格雷碼傳感器需100芯電纜維護困難;定制的儀表擴展性差，輸入、輸出校準，參數整定操作復雜;價格高，備品備件采購困難。因此開發基于通用硬件設備的水位測控裝置意義重大。

　　根據水電廠水位測控具體要求，我們自主設計了基于PLC的水位測控系統，具有高可靠性、配置靈活、安裝維護簡單方便特點。

　　2 系統功能結構

　　水東水電站裝設有上游、#1攔污柵后、#2攔污柵后、下游四個水位測量井，配置浮子式水位測量裝置，采用絕對值光電編碼器將水位信息轉換成數字信號。壩上傳感器距離中控室500m，下游傳感器距離中控室30m，為提高系統的防雷、抗干擾能力，壩上傳感器通信采用光纖傳輸。水位測控裝置plc通過rs485串行口采集編碼器水位數據，經過換算處理模擬量輸出模塊輸出4～20ma的上游、下游海拔值信號至遠動rtu裝置，輸出4～20ma的水頭信號至機組調速器電氣調節裝置。計算機監控系統通過網絡連接水位測控裝置plc，采集所有水位信息，故障報警信號等，并可遠程設置相關參數、定值，系統功能結構如圖1所示。

?

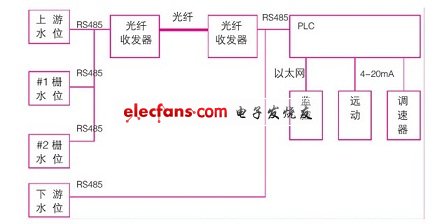

　　圖1 系統功能結構圖

　　3 實現原理

　　3.1 浮子式水位測量裝置

　　該裝置安裝在測井口上方，當液位變化時，浮子隨之上升或下降，測繩帶動線輪做旋轉運動，與線輪同軸連接的多圈絕對值編碼器就輸出與液位對應的數字信號(見圖2)。裝置具有結構簡單、合理，可靠性高、適應性強等優點，能夠長期用于液位測量。

?

　　圖2 浮子式水位測量裝置
