現在常使用集成電路的鎖相環CD4046，是通用的CMOS鎖相環集成電路，其特點是電源電壓范圍寬（為3V－18V），輸入阻抗高(約
1腳相位輸出端，環路入鎖時為高電平，環路失鎖時為低電平。2腳相位比較器Ⅰ的輸出端。3腳比較信號輸入端。13腳相位比較器Ⅱ的輸出端。14腳信號輸入端。對相位比較器Ⅱ而言，當14腳的輸入信號比3腳的比較信號頻率低時，輸出為邏輯“
圖2.13 比較器輸出波形圖

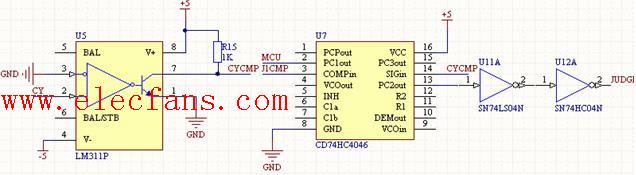

過零比較和相位比較電路原理圖
