模擬輸入電路

　　本系統直接用熱敏電阻進行測溫，再加一級電容濾波。對外交換溫度檢測電路，因其干擾較大，特加上二極管限幅保護。對傳感器的不同電阻值，將其所對應的不同分壓值輸入至PIC16C72單片機的A/D轉換口，在單片機內部轉換成數字信號。該檢測電路結構簡單，性能價格比高。又因采用的單片機為8位，所以溫度轉換精度高，可為0.5℃，完全滿足了空調的信號檢測精度要求。

　　對過流信號的檢測，不用經過比較器，節約了資源；而是采用模擬信號整流分壓后直接輸入，通過單片機自帶的A/D轉換器，每500μs對其進行一次檢測，并進行軟件比較，以確認是否過流。

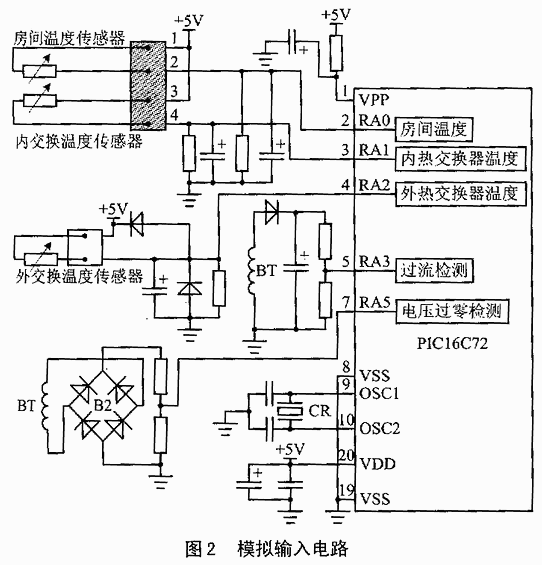

　　對過零電壓信號的檢測，也是采用模擬信號整流分壓后直接輸入。因兩個電壓半波的過零點都要檢測，所以用橋式整流。模擬輸入電路如圖所示。

模擬輸入電路
