555電路組成自動控制燈電路圖

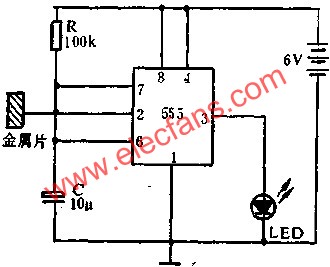

圖中所示是用555組成自動控制燈電路.

圖示電路也可作簡易觸摸開關,當用手觸摸金屬片時,觸發信號進入2腳,使單穩態觸發電路進入暫穩狀態,3腳輸出高電平,LED亮.LED亮的時間由R和C的時間常數決定,暫穩態后3腳又恢復到低電平,LED熄滅.

電路LED亮的時間約為4秒,靜態電流約3MA,LED亮?xí)r電流約為100MA,3腳電壓變化0~3V.

555電路組成自動控制燈電路圖 www.brongaenegriffin.com
