本文介紹一種微型膽機可以給小電視或小收音機或小CD做放大，而且電耗小，又有膽機味。采用6N3做自動平衡倒相放大，6N1做甲乙類功放，可獲得不失真功率1W，推動高靈敏度小音箱，有較好的音色，尤其是聽人聲—女生歌唱，比大膽機更有一番清麗的感覺。

本機的特點是：所有的變壓器均采用代替品，不用專門繞制，價格十分低廉。高壓直接采用市電。重量較輕。

一、變壓器的替代品。

1．輸入變壓器

B1為輸入隔離變壓器，目的是使輸入信號與本機電源隔離?？芍苯邮褂梦⑿妥儔浩鳌F心外長3.5cm，高3cm，厚2cm的儀表變壓器，初級220V，次級36V或12V以上的即可，使用時，以低壓端為外信號輸入，以高壓端接內電路輸入端。

2．輸出變壓器

B2為輸出變壓器，采用的是微型帶110V抽頭的電源變壓器。次級為雙3V。鐵心外長4.5cm，高4cm，厚2cm的小變壓器。購置這種小變壓器時，要注意110V抽頭與兩端的直流電阻要接近。3V端可接4Ω揚聲器，6V端可接8Ω揚聲器。筆者采用6v端接4Ω小音箱一對，串聯接法。

3．燈絲變壓器

燈絲變壓器，采用10W的220V：7.5V的變壓器。市售小變壓器一般沒有次級6.3V變壓器，有的是6V（空載），7.5（空載）變壓器。若采用6V變壓器，接電子管燈絲后，會有0.5V—0.8V的壓降，會使電子管陰極加熱不足。采用7.5V的變壓器，燈絲電壓過高，會降低電子管壽命。本機采用給變壓器初級串聯電阻的方式進行降壓，這樣不僅可以較準確地使次級在負載下輸出6.3v，而且會使燈絲具有軟啟動特性。

二、電路特點
倒相采用自動平衡式，不需要調整。輸出管6N1陰極電阻上并聯的電容，對高低音特性有影響，可根據音箱特性調整。
整流管前串聯的電阻不能取消，以防止電源開通時，瞬間充電電流過大，燒毀整流管或燒保險。

三、電路圖

?

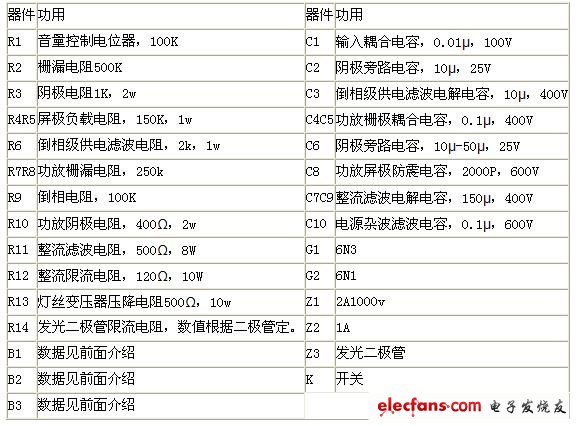

四、器件表

五、音箱
本機音箱是筆者自配的。揚聲器低音采用90分貝5寸，高音采用鐵號式90分貝3寸。箱體采用市售空箱體。需要注意的是如果揚聲器靈敏度過低，則會使本機效果大打折扣。
