AD7793以16.7 Hz的輸出數據速率工作。每讀取10個熱電偶轉換結果，就讀取1個熱敏電阻轉換結果。相應的溫度等于：

　　溫度 = 熱電偶溫度 + 冷結溫度

　　AD7793的轉換結果由模擬微控制器ADuC832 處理，所得的溫度顯示在LCD顯示器上。

　　該熱電偶設計采用6 V（2節3 V鋰電池）電池供電。一個二極管將6 V電壓降至適合AD7793和模擬微控制器ADuC832的電平。ADuC832電源與AD7793電源之間有一個RC濾波器，用以降低進入AD7793的電源數字噪聲。

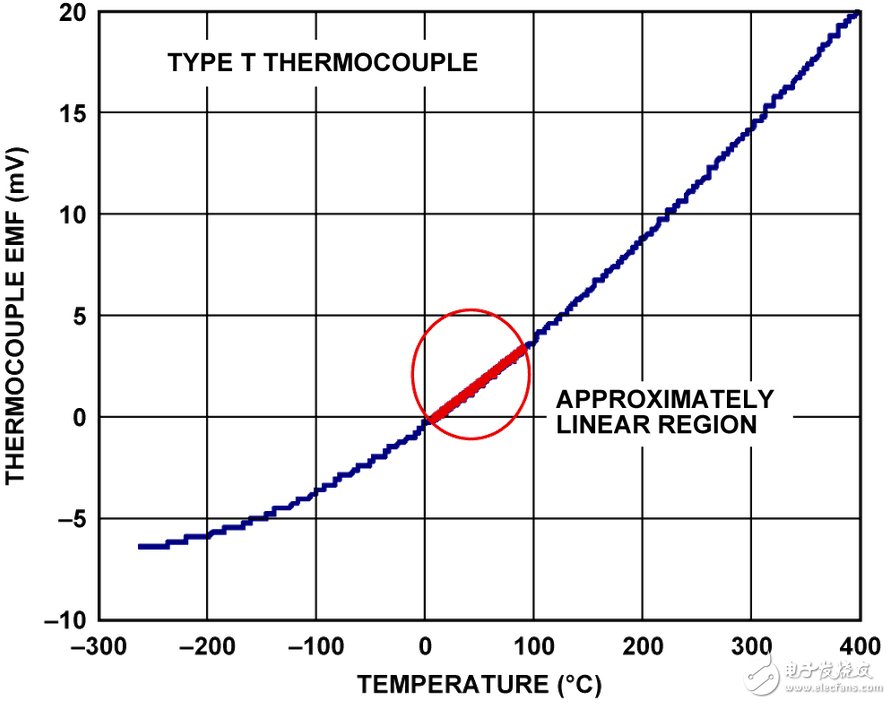

　　圖2顯示了T型熱電偶上產生的電壓與溫度的關系。圓圈內的區域是從0°C到+60°C，該區域內的傳遞函數接近線性。

?

　　圖2. 熱電偶電動勢與溫度的關系

　　當系統處于室溫時，熱敏電阻應指示室溫的值。熱敏電阻指示的是相對于冷結溫度的相對溫度，即冷結（熱敏電阻）與熱電偶的溫差。因此，在室溫時，熱電偶應指示0°C。。

　　如果將熱電偶放在一個冰桶中，熱敏電阻仍舊測量環境（冷結）溫度。熱電偶應指示熱敏電阻值的負值，使得總溫度等于0。

　　最后，對于16.7 Hz的輸出數據速率和128倍的增益，AD7793的均方根噪聲等于0.088 μV。峰峰值噪聲等于：

　　6.6 × 均方根噪聲 = 6.6 × 0.088 μV = 0.581 μV

　　如果熱電偶的靈敏度恰好為40 μV/°C，則熱電偶的溫度測量分辨率為：

　　0.581 μV ÷ 40 μV = 0.014°C

　　圖3所示為實際的測試板。系統評估如下：分別在室溫時以及將熱電偶放入冰桶的情況下，測量熱敏電阻溫度、熱電偶溫度和分辨率。結果如表1所示。

　　圖3. 采用AD7793的熱電偶系統

　　從表1可知，熱電偶報告的溫度正確，熱敏電阻則有0.3°C的誤差。這是未包括線性化處理時的系統精度。如果對熱電偶和熱敏電阻進行線性化處理，系統精度將會提高，系統將能測量更寬的溫度范圍。

　　如果每讀取10次就計算一次最小與最大溫度讀數之差，則用溫度表示的峰峰值噪聲為0.02°C。因此，實際的峰峰值分辨率非常接近期望值。

　　常見變化

　　AD7793是一款低噪聲、低功耗ADC。其它合適的ADC有 AD7792 和 AD7785，這兩款器件具有與AD7793相同的特性組合，但AD7792為16位ADC，AD7785為20位ADC。
