或非門邏輯符號圖

或非門邏輯符號圖
　

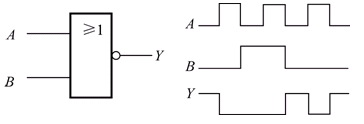

(a) 邏輯符號????????????????????? (b) 波形圖
　

??? 或非門的邏輯功能是：輸入全為0，輸出才為1；只要有一個輸入為1，輸出就為0。或非門真值表如表所示。
???????????????????????????????????????????????????? 表8-5? 或非門真值表

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

或非門的邏輯功能用邏輯表達式描述則為：????????????

或非門也可有兩個或兩個以上的輸入端。
