如何制作完美的OTL耳機放大器及其原理

?? 這里我以毫不妥協的態度來追求完美的聲音，使它可以作為前置放大器，驅動任何類型的功放，它具有足夠的輸出振幅，足夠的增益(大概30db)以及非常低的輸出阻抗(大約30歐姆)。 此款電子管OTL耳機放大器是在我前一版(參見頂級電子管OTL耳機放大器)的基礎上進行的改進，它的聲音非?！罢鎸崱保挥诩毠?jié)，你可以據此聽出cd唱機和cd片的質量。

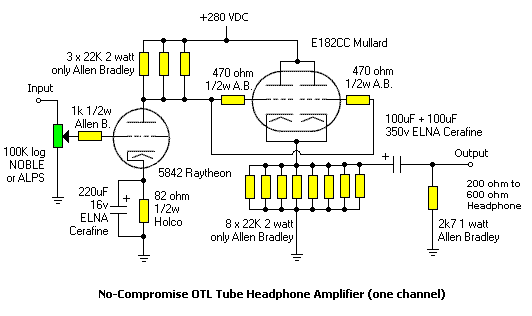

?? 圖1所示為其中一個聲道的電路圖。原理請參考頂級電子管OTL耳機放大器。本機的改進著重于元件的精心選擇，整流二極管的選用和耦合電容的取消。?

?? 電路圖中標明的地方請一定要使用2w的ab碳膜電阻。旁路電容為 elna cerafine，當然用貴價的 black gate 電容則更好。我沒有試過 black gates，但據我所知 (在許多文章中讀到) black gates需要煲數小時才會發出好聲，而且每天都要開機，不然聲音又要變壞。
? 我測試過不同的電子管用于甲類電壓放大級，像 jan-philips 5814， jan-philips 5687， mullard e182cc，jan-philips 6sn7 和 rca 3a5 直熱式雙三極管。我發現 raytheon 5842 高mu管的聲音最佳 (jan-raytheon 5842wa)。
?? 輸出級為并聯三極管陰極輸出器。我僅試過e182cc和e288cc。我用的是 mullard e182cc，建議只選用 mullard，jan-philips 或 siemens的電子管。?　
　

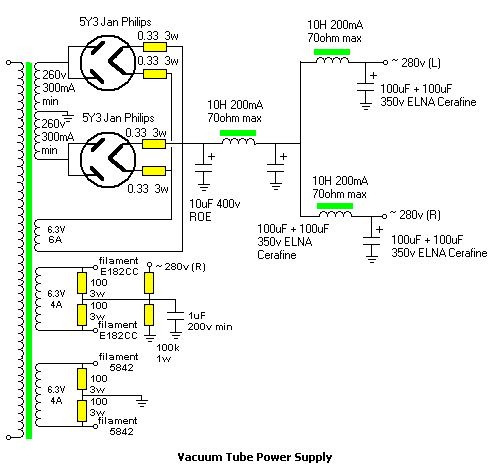

　?? 圖2為電源電路圖。使用電子管整流，以達完美效果。我測試了 jan-philips 5y3 和 rca 5r4，建議使用兩只 5y3 或一只 5r4。只有整流管后的第一只電容為電解電容，或更好的油浸紙介電容。扼流圈直流阻抗應小于70歐姆，切記！
?? 燈絲采用交流供電，我正在開發一種轉換裝置以用于像我居住的意大利一樣的國家。在這里，早上的電壓高達230伏，而晚上低至196伏。在我的前一篇文章中，我給出了一個非常好的直流燈絲電源，但實驗中，交流供電的聲音更好。為避免開關沖擊聲，開機后等待30秒再插上耳機。也許該在輸出端增加一個延時繼電器。

　
　 　

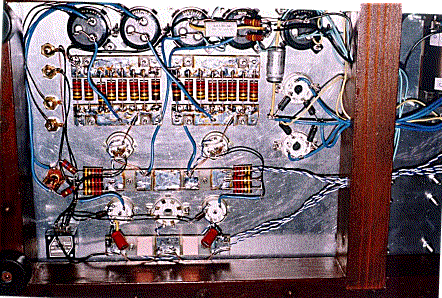

　??? 機殼的框架由胡桃木制成，尺寸為53厘米x30厘米x5厘米。上面是3毫米厚的鋁板。所有的輸入、輸出插座均為鍍金品。照片中額外的八角座是測試6sn7時用的。
　
?　
　 　?
