耳機放大器設計目標是：

• 非常靚聲
• 低功耗
• 小尺寸（30x40厘米）
• 電源部分可以有多種選擇不使用線形不佳的電源調整管，如6080和6C33-B
• 低輸出阻抗（大約33歐姆）
• 輸出級的偏流足以滿足音樂峰值的要求（300歐時達20Vpp）

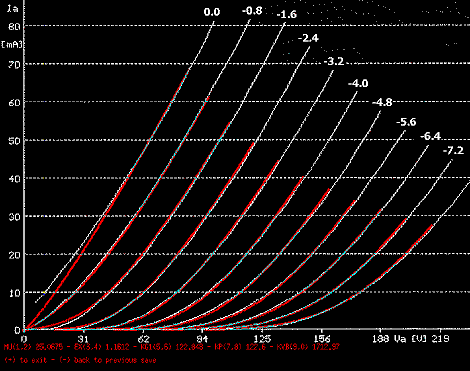

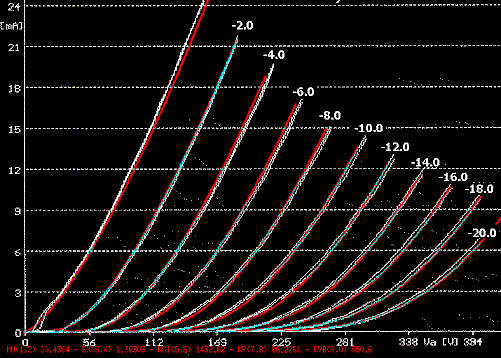

本電路通過SPICE設計軟件優化，采用Mithat F. Konar設計的電子管模型。這種模型與真實情況非常接近，已經開發了一個交互式的程序來確定正確的參數。這是E182CC的結果（紅色是模擬曲線，白色是真實曲線）：

圖1 E182CC SPICE模擬圖

這是5814的（ECC82的軍用型號）：

圖2  5814 SPICE模擬圖

用SPICE模擬的曲線與真實曲線非常接近，幾乎難以區分。真實曲線是用Audiomatica的Sofia vacuum tube curve tracer制作。SPICE電路模擬軟件是免費的，有 Unix (Berkeley)平臺的和Windows (WinSpice)平臺的，在Windows 95/NT下也有許多商業軟件。[原文編者：一個Windows平臺下的圖形化的SPICE模擬軟件的測試版可以從Interface Technologies/MicroSim下載。]

電路圖

圖 3a

圖 3b

圖 3c

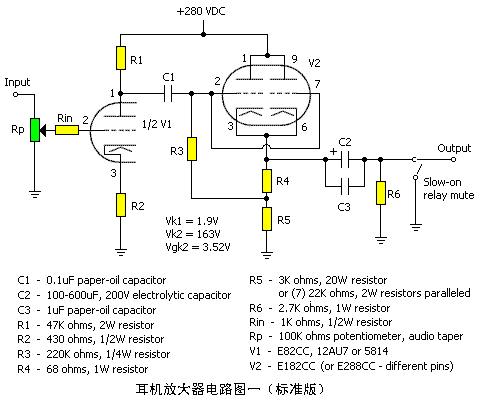

在耳機放大器的電路中（圖3a，圖3b和圖3c）,增益級使用單端甲類三極管，輸出級使用雙三極管并聯作陰極跟隨器。第一個版本使用E82CC/5814，它的聲音很靚，但是因?yàn)榫€形不佳而有失真。我用的是JAN Philips的5814，也許用其它管子聲音更好，像Mullard或Jan Philips的E82CC/ECC82。每只5814的偏流調至4.42mA，耗散功率3.76W。為了降低失真，陰極電阻上沒加旁路電容，形成本地負反饋，你也可以試著加一個 220uF, 16V ELNA電解。

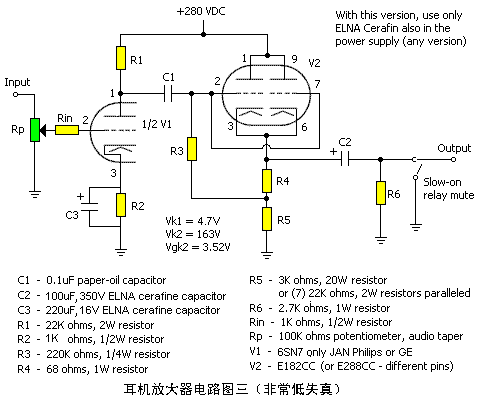

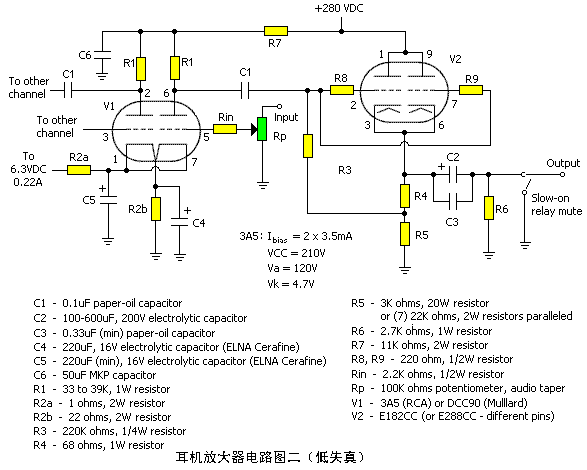

第二個版本使用（我的是RCA 3A5）直熱三極管，失真更小，那幼滑的聲音只有直熱三極管才能做到。3A5必須采用直流供電，如圖7所示。第三版采用Jan Philips 6SN7（我現在最喜愛的），雖然聲音不及3A5幼滑，但是失真卻非常低，低頻響應令人瞠目！有時，我在聽6SN7時想，高頻是不是有所丟失，但這并不是真的。
注意: 3A5非常敏感，具有微音效應（如果你摸一下它，耳機會發出‘gong’的一聲）。我把3A5裝在一個浮動管座上。

在以上三個版本中，輸出電子管V2的偏流都是每只26mA（加起來52mA），總功耗6W（2x3W）。僅指使用Mullard或JAN Philips的電子管而言。

圖 3d

所有的電阻用Allen Bradley碳膜以取得更好的聲音。7個2W22K的電阻可以換成一只3K20W的TO220封裝的Caddock無感電阻。圖3d畫出如何安裝7只22K電阻。

交連和輸出電容使用Jensen或Audio Note的油浸紙介電容，當然像Solen這種MKP電容也可以用。對于電解，我喜歡Black Gate或ELNA Cerafine（Audio Note制），ROE、PRAGUE、 MALLORY也是很好選擇。

近年來，在Hi-end放大器中使用電容出現了兩種趨勢：一是使用MKP聚丙烯電容（在輸出級和交連上），二是電解電容（在電源部分）和油浸紙介電容（用作交連）。MKP電容在動態環境中測試，其低失真、低內阻和速度快的特點深受好評。電解電容一般失真較大、速度不高，但是，也有像Black Gate和ELNA Cerafine這種音頻專用的上佳品種。

這次，我使用的是ROE電解和SOLEN MKP電容。實際聆聽測試，MKP電容使得聲音圓滑。你可以根據自己的愛好選擇！本文中的電源濾波電容和放大器的輸出電容可用220UF或以上的MKP電容代替。

圖 4

圖 5

圖 6

About the power supply, the filaments can be powered by AC or DC except that the 3A5 (version 2 of the amplifier) requires a DC filament supply. Each supply has a timed relay that mutes the audio output until the tubes stabilize. I have designed 3 different power supplies - regulated, passive and cheap passive:
就電源而言，燈絲用交、直流供電均可，但是版本二中的3A5除外，它必須用直流供電。每種電源都帶有延時繼電器，它在電子管進入穩定工作狀態之前使輸出靜音。我設計了三種電源-穩壓電源、被動式電源和廉價被動式電源：

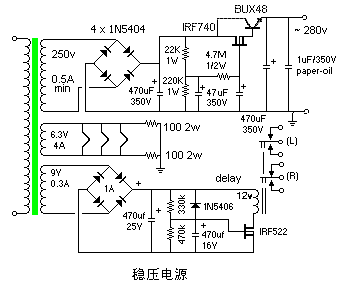

• 圖4所示穩壓電源根據Technics的線路設計，用一只IRF MOSFET和一只Motorola BUX48功率三極管復合成達林頓管，構成虛擬電池。MOSFET/NPN復合管在400V時可達15A，可以輕松地控制大容量電容的涌動電流。BUX48應加散熱器，它的功耗有6W。

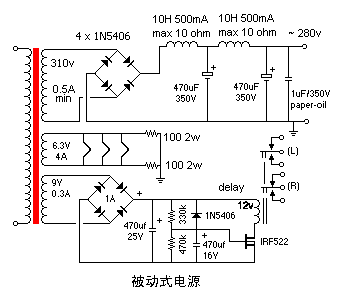

• 圖5是全部采用被動元件的電源，使用了昂貴的扼流圈。

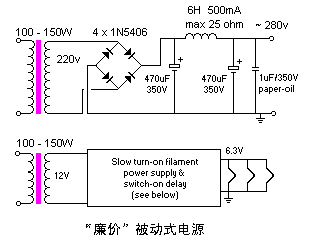

• 圖6是一個“廉價”的版本，用圖7所示的慢啟動燈絲電路，并提供延時。

輸出端的延時時間為150秒或2.5分鐘（RC = 330K * 470uF時），它避免了開機的沖擊聲。延時繼電器用12VDC DPDT（最大負載7-10A），阻抗大約150歐。如何連接，請參見圖3a圖3b。

圖 7

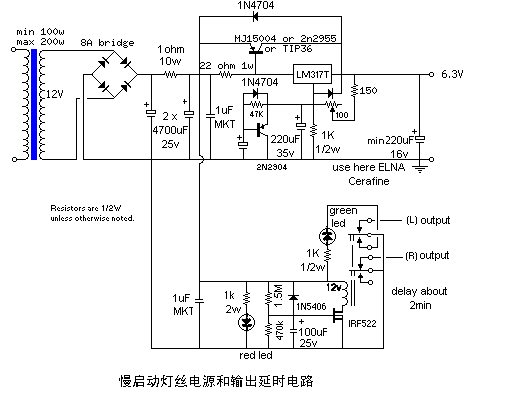

本機燈絲不用直流供電時也沒有什么噪聲。不過，為了使燈絲電壓更加穩定，我建議用圖7的慢啟動電路來代替圖4和圖5的線路。并且，版本二的3A5要求使用直流燈絲供電，此電路也最為適合。慢啟動電源可以延長電子管的壽命！MJ15004需要加裝散熱器，它的功耗是12W。

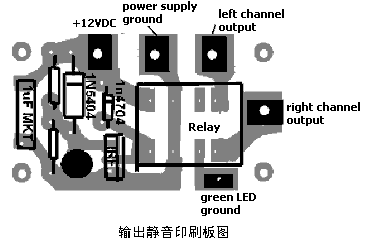

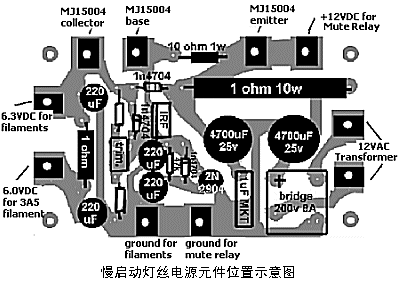

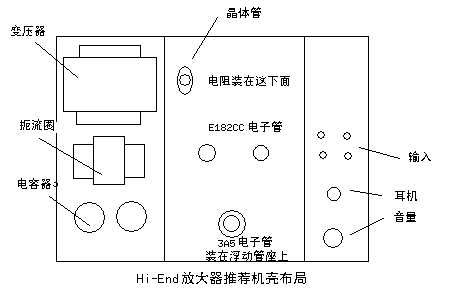

這里有慢啟動電源的全尺寸的印刷線路板圖。下面是安裝示意圖和推薦的機殼布局結構。

效  果

放大器的部分指標（采用穩壓電源）：

• 增益    21.5db
• 輸出阻 33歐
• THD = 0.88% 輸出電壓 = 9.5v 負載 300 歐 => 200 mW
  0.40% 輸出電壓 = 5.9v 負載 300 ohm => 80 mW "Sennheiser 580的最大功率"
  0.17% 輸出電壓 = 2.9v 負載 300 ohm => 15 mw
  0.07% 輸出電壓 = 1.2v 負載 300 ohm => 2.5mw
• 頻響    0.7Hz to 1GHz

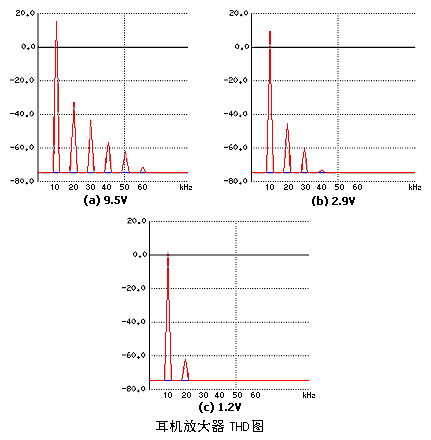

圖 9

圖9顯示出THD（失真）在9.5V、2.9V和1.2V情況下的衰減情況。太完美了！它們顯現出線形的諧波衰減（功率越小失真就越低）。

附  注

9/17/98：改進圖4穩壓電源：用MOSFET/BJT達林頓管代替單只MOSFET，更好地控制大容量電解的涌動電流。改進圖4和圖5：燈絲接地，斷開圖3的“E”點。增加電源的“廉價”版本（圖6）。

9/22/98：增加放大器的第二版（圖3b），修改電源電路（圖4、5、6和7）。

9/24/98：在放大器電路中增加Rin（圖3a和圖3b），從慢啟動電源中取消6VDC輸出（圖7）。校正R7的阻值，改正版本二電路圖中V1的拼寫錯誤DCC90。

9/29/98：改進版本二的電路（圖3b）-增加R8，R9。改進慢啟動燈絲電源（圖7）。增加7x22K電阻的安裝示意圖（圖3c），增加機殼示意圖。增加有關電容選擇的一段。

9/30/98：增加印刷線路板圖。

10/15/98：增加6SN7耳機放大器版本。提醒BUX48和MJ15004要裝散熱器。
