引言

　　合理的PCB布局至關重要，尤其是在高頻開關型穩壓器（例如，MAX20021/MAX20022）的設計中。經過優化的PCB布局可以提供干凈的輸出，并簡化電磁干擾（EMI）測試中的調試工作。本文介紹了一些優化電路布局的關鍵區域，確保提供最佳性能。

　　總體布局設計指南

　　使輸入電容（C5-C8）、電感（L1-L4）和輸出電容（C1-C4）形成的環路面積保持最小。

　　VA輸出電容（C9）盡可能靠近引腳26 （VA和引腳24（GND）放置，電容與引腳之間不要有過孔。該引腳為IC的模擬供電輸入，引線上產生的任何電感都將增加模擬噪聲，從而增大LX［1:4］的輸出抖動。

　　優先使用盡可能短的走線。

　　優化AC-DC電流通路

　　為降低電磁輻射，MAX20021/MAX20022外圍的無源元件布局非常關鍵。存在電流階躍變化的路徑稱為交流路徑，出現在開關通/斷操作的時刻。開關接通/斷開（ON/OFF）之后，電流流過的路徑為直流路徑。

　　交流路徑

　　MAX20021同步整流DC-DC轉換器每路輸出的開關電流路徑上具有三個無源器件（C1、C5、L1）。這三個元件對電磁輻射和器件性能的影響非常大。圖1、圖2所示為OUT1在ON/OFF期間的開關電流路徑；圖3為兩個電流路徑的差異，具有最大di/dt。應優先考慮C5的布線，其次是L1和C1布線。

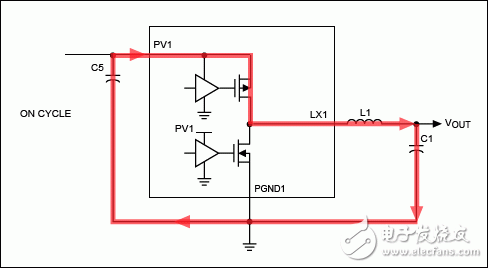

　　圖1. PMOS導通時OUT1的電流路徑。

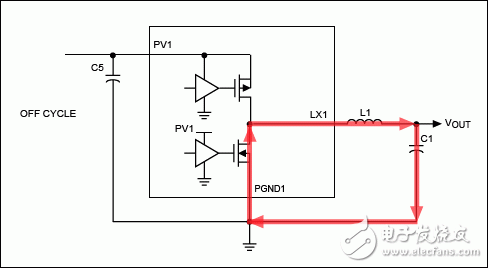

　　圖2. DMOS導通時OUT1的電流路徑。

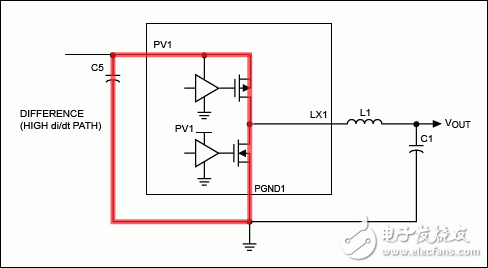

　　圖3. OUT1交流路徑差異。

　　擴頻

　　如果改善布線無法通過用戶的輻射標準測試，可以定制具有時鐘擴頻的MAX20021/MAX20022產品，擴頻器件與標準版本器件相比，能夠使FM頻帶的噪聲降低12dB。有關定制擴頻器件的流程，請參考器件數據表的相關說明。
