小壁虎EFM32作為MCU里面的超低功耗的佼佼者，很多開發者都不陌生。今天電子發燒友要介紹的是貿澤電子一個開發平臺，板子：SILICON LABS SLSTK3201A Zero Geck。

　　此套開發板是一個針對物聯網推出的氣象站演示入門開發套件，型號是SLSTK3201A。新的 SLSTK3201A 同時包含 EFM32 Zero Gecko 入門套件EFM32ZG-STK3200和傳感器擴展板。

　　開發板采用的是MCU是EFM32ZG222F32，這是一個超低功耗MCU。

　　擴展板包含 Silicon Labs 的Si7013相對濕度和溫度傳感器、Si1147臨近/紫外線/環境光傳感器和所有開發手勢和臨近應用程序所需的 IR LED 與光學機械組件。

　　開箱

　　拿到的開發套件，外包裝采用了藍色和白色的配色風格，看起來比較小清晰，下面我們來看看照片。

　　正面有一個很大的EFM32 Logo，右邊還有一只小壁虎，這就是EFM32的象征性代表。盒子上面還高級功耗檢測系統和J-Link的標識。

　　我們翻開盒子，可以看到開發板和配件塞滿了整個盒子。

　　取出里面的東西，里面包含開發板、擴展板、Mini USB線個紐扣電池等等。

　　開發板硬件介紹

　　我們的重點是EFM32ZG-STK3200和插件板，來一張EFM32ZG-STK3200的正面照。

　　EFM32ZG-STK3200是采用了主流的EFM32 Zero Gecko微控制器，該套件包含幾個按鈕和LED，主動電容觸摸按鍵和超低功耗LCD-TFT顯示屏。除了演示EFM32 Zero Gecko的功能外，套件也可以作為應用程序開發。

　　EFM32ZG-STK3200具有以下特點：

　　具有32 KB Flash和4 KB RAM的EFM32ZG222F32 MCU

　　高級功耗監測系統，用于精確的電流跟蹤

　　具有調試功能的集成SEGGER J-Link USB調試器/仿真器

　　20針擴展頭

　　I / O擴展引腳

　　電源包括USB和CR2032電池

　　2個用戶按鈕，2個用戶LED

　　2個電容觸摸按鍵

　　超低功耗128x128像素的Memory-LCD

　　32.768kHz的LFXO和24MHz 的HFXO晶振

　　開發板背面主要是絲印的版本，出廠日期等等。

　　下面我們來一張MCU特寫照片，可以很清楚的看到MCU型號是EFM32ZG222F32，MCU上面還有一個小壁虎的Logo。

　　EFM32ZG222F32采用了QFP48封裝，它是基于 ARM Cortex-M0+ 且速度達 24 MHz 的微控制器 （MCU），基于Zero Gecko節能設備系列的一部分。建立在低能耗平臺之上，該低能耗平臺包括創新型低能耗技術、快速喚醒時間和最適合功耗敏感應用的節能模式?？梢杂糜诘凸漠a(chǎn)品，特別是物聯網產品。主要具有以下特性：

　　ARM Cortex-M0+ CPU平臺

　　靈活的功耗管理系統

　　32KB Flash

　　4sKB RAM

　　37個通用I/O口

　　4通道DMA控制器

　　4通道外設信號反射系統（PRS）

　　硬件AES，128位密鑰

　　2個16位定時器/計數器

　　1個24位實時計數器

　　1個16位脈沖計數器

　　具有專用RC振蕩器的看門狗定時器@ 50 nA

　　UART / SPI /智能卡（ISO 7816）/ IrDA / I2S接口

　　低功耗UART

　　支持SMBus的I2C接口

　　超低功耗精密12位1 M /s的 ADC

　　片上溫度傳感器

　　1個模擬比較器

　　高達5路電容式觸摸傳感器

　　2線串行線調試接口

　　可從UART引導加載程序

　　溫度范圍：-40~85 ℃

　　工作電源：1.98~3.8 V

　　TQFP48封裝

　　下面我們繼續介紹里面的氣象站擴展板，我面先看一下正面和背面的照片。

　　這是一個完整的濕度/溫度/光學擴展板，可以用它來和進行氣象站演示。它包含Si7013濕度和溫度傳感器、紫外線傳感器，Si1147接近傳感器和紅外線探測LED。通過演示程序，可以實現顯示濕度，溫度和UV指數，并通過手勢檢測。右或左手勢移動，切換現實項目，上下移動切換在°C或°F單位。

　　開發環境

　　SILICON LABS為MCU提供了一個非常不錯的集成開發環境Simplicity Studio，我們這里也是用Simplicity Studio來對Zero Gecko Starter Kit with Weather Station進行氣象站程序的演示。

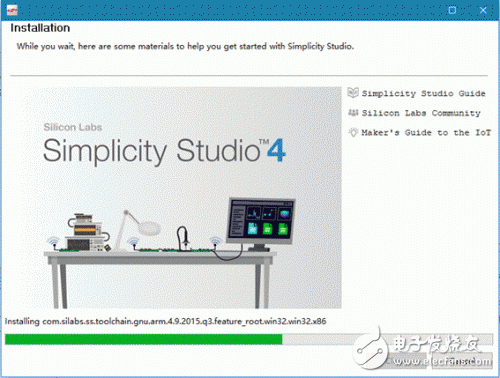

　　首先安裝Simplicity Studio，開發環境采用的是Eclipse框架，這里不作闡述，打開Simplicity Studio。

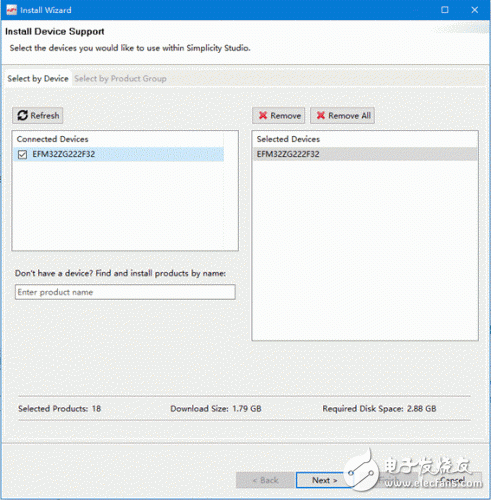

　　插上開發板，軟件會提示安裝設備，這里部門選擇對應的MCU型號EFM32ZG222F32。

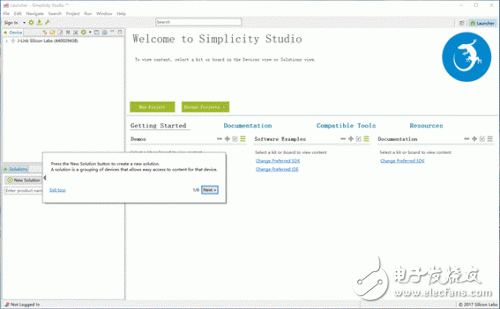

　　等待安裝完成，完成之后，我們會發現界面上Device欄新增了一個J-Link Silicon Labs設備。

　　我們點擊上面所顯示的設備，再I(mǎi)DE上面會出現示例演示代碼選擇欄。

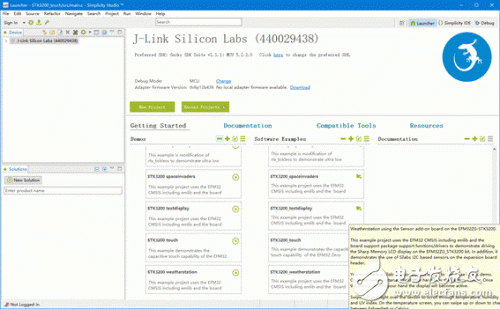

　　在Software Examples欄里面選擇STK3200_weatherstation，這個一個基于STK3200和氣象站擴展板的演示程序，提示并加載項目到IDE。

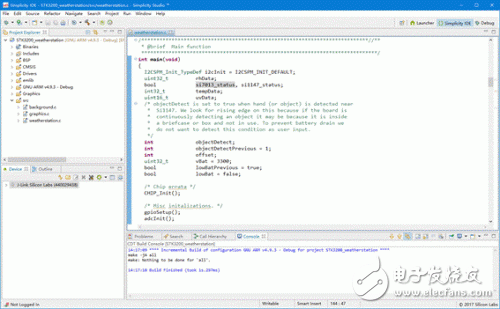

　　我們先編譯程序，編譯并生成成功之后，我們程序下載到開發板，這個時候插上氣象站擴展板。通過演示程序，可以實現顯示濕度，溫度和UV指數，并通過手勢檢測。右或左手勢移動，切換現實項目，上下移動切換在°C或°F單位。

　　為了更加直觀的看到看到現象。

　　小結

　　通過這次測評發現，SILICON LABS在開發套件上面下了很多功夫，開發板硬件的做工和設計做的很好，集成開發環境Simplicity Studio更是方便快捷，SLSTK3201A 在 Simplicity Studio 內得到完全支持，可實現快速原型設計和開發，軟件DEMO也做得非常人性化。通過一個坦克小游戲，EFM32這顆MCU在小型低功耗嵌入式應用中是足夠的。一個個小小的氣象站程序，通過手勢可以輕松操作，體現了SILICON LABS在傳感器上面的實力，也為未來物聯網行業打下了基礎。
