描述

　　LT?6003/LT6004/LT6005 是單通道/雙通道/四通道運算放大器，專為實現便攜式應用的電池使用壽命和性能的最大化而設計。這些放大器能夠在低至1.6V 的電源電壓條件下運作，其技術規格針對 1.8V、5V 和 ±8V 電源而擬訂，并在整個溫度范圍內得到保證，同時僅吸收 1μA 的最大靜態電流。

　　該器件將超低電源電流和低工作電壓與卓越的放大器規格完美地組合在一起;典型漂移僅為 2μV/oC 的 500μV 最大輸入失調電壓、90pA 的最大輸入偏置電流、數值達 100,000 的開環增益以及 500pF 的容性負載驅動能力，使得 LT6003/LT6004/LT6005 放大器成為在電池供電型應用中要求出色性能時的理想選擇。

　　單通道器件 LT6003 采用 5 引腳 TSOT-23 和纖巧型 2mm x 2mm DFN 封裝。雙通道器件 LT6004 可提供 8 引腳 MSOP 和 3mm x 3mm DFN 封裝。四通道器件 LT6005 則可使用 16 引腳 TSSOP 和 5mm x 3mm DFN 封裝。這些放大器具有商業、工業和汽車溫度范圍規格。

　　特點

　　寬電源范圍：1.6V 至 16V

　　低電源電流：每個放大器的最大電源電流為 1μA

　　低輸入偏置電流：90pA (最大值)

　　低輸入失調電壓：500μV (最大值)

　　低輸入失調電壓漂移：2μV/oC

　　CMRR：100dB

　　PSRR：95dB

　　AOVL (驅動 20kΩ 負載)：100,000 (最小值)

　　容性負載處理能力：500pF

　　規格針對 -40oC至 125oC 的溫度范圍而擬訂

　　采用纖巧型 2mm x 2mm DFN 和扁平 (高度僅 1mm) ThinSOTTM 封裝

　　Typical Application

　　封裝

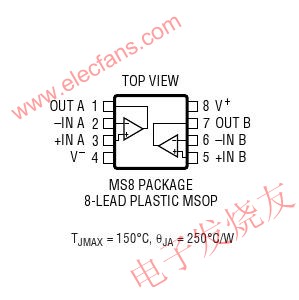

　　DFN-8, MS-8

　　應用

　　便攜式氣體監測儀

　　電池或太陽能供電型系統

　　低電壓信號處理

　　微功率有源濾波器
