平臺ASIC架構突破傳統ASIC設計局限性

采用先進半導體工藝，結構化ASIC平臺可以提供更多經預定義、預驗證和預擴散的金屬層，并支持各種存儲器接口，能簡化接口設計和時序問題。本文詳細介紹了結構化ASIC平臺的這些特點和性能。

最新的ASIC設計架構能夠大大地降低產品開發成本、縮短上市時間，并且可以實現比FPGA更強的性能。一些供應商將這種ASIC設計架構稱之為“平臺ASIC”或“結構化ASIC”，這種ASIC架構非常適用于網絡、存儲、通信以及數字電視之類的新興消費電子設計。平臺ASIC的開發周期從18個月減少到6至10周，并最大程度地利用設計復用，因此這種設計方法更能適應快速變化的用戶需求。

平臺ASIC架構

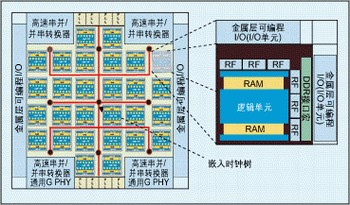

結構化ASIC平臺之所以能夠有效節省成本和時間，原因在于該平臺能夠提供經預定義、預驗證和預擴散(pre-diffused)的層，用戶可以在這些層上利用可用的金屬層來增加他們特有的邏輯，從而實現設計差異化。這種結構化ASIC平臺如富士通的AccelArray設計環境。一些早期的平臺ASIC設計中較為典型的配置是采用2個“可定制”金屬層。在采用0.11微米和90納米等先進工藝技術后可用的金屬層就更多了，可以用更多金屬層來改善特定平臺的布線擁塞和資源利率。富士通的Accelarray技術可以提供4到5層0.11微米工藝技術的金屬層定制，因此縮短上市時間的優勢明顯。

一個典型的0.11微米ASIC設計成本現在已經攀升到一百萬美元，甚至更多，而平臺ASIC的非經常性工程成本(NRE)要比它少60%到70%，這是因?yàn)樾枰ㄖ频牟辉偈钦麄€(gè)掩模，而只是金屬層。由于平臺ASIC可以采用業界最先進的工藝技術來制造，因此能提供比FPGA更高的密度和速度，并具有向標準單元設計移植的途徑。

平臺ASIC的另外一個重要優勢是無風險，且后端設計任務時間短。通過將后端物理設計時間縮短為4到8周，OEM工程組不再需要為工程原型等上好幾個月，然后才能開始驗證和評估過程。這也有助于OEM廠商最佳地管理他們的工程資源。

采用最好的平臺ASIC架構能夠消除那些最繁雜和最花時間的設計任務，如存儲器插入、測試開發和插入，以及電源網格設計與分析。通過采用能減少或消除串?dāng)_的專門技術，平臺ASIC能夠解決棘手的信號完整性問題，并確保設計沒有IR壓降帶來的風險。此外，通過建立預結構化(pre-structured)的時鐘樹，并建立包含邏輯掃描、JTAG和RAM BIST在內的所有與測試相關的組件和連接，可以極大地縮短并簡化物理設計。為了消除測試插入，可以利用基于單元技術的預擴散觸發器，這樣可以使很多設計的整體功耗降低50%以上。

為了將設計周期從一般ASIC所需的18到24個月縮短到2到3個月，這些架構必須簡化時序收斂設計，因?yàn)橐粋€(gè)1,000萬門設計的時序收斂問題可能需要30天，甚至更長的時間來解決。為了盡可能縮短時間，平臺架構采用了預定義的時鐘樹和預擴散的DDR接口宏。其結果是降低了時序收斂階段的風險，直接縮短了設計周期。

存儲器接口

AccelArray能夠支持各種存儲器接口，目前越來越多的應用將支持存儲器接口作為一個主要的要求。這些接口包括雙倍數據率(DDR)同步DRAM、RLDRAM和快速周期RAM(FCRAM)。

每個單獨的I/O都具備預先配置好的可編程宏，從而可以省掉ASIC設計中最費時間和增加成本的工作。DDR接口模塊包含了能夠滿足非常嚴格的DDR接口時序要求的發送和接收端，并能提供經預驗證的版圖和時序。16位寬的模塊可以拓展用于32位、64位甚至更寬的總線寬度，因此具有非常大的設計靈活性。

DDR時序關系

在設計DDR接口時，ASIC設計工程師常會面對接收與發送側之間時序收斂的挑戰。在400Mbps速率和2.5ns時序余量下，64到90個每個數據通道之間的抖動和偏移必須非常小。AceelArray之類的平臺ASIC架構提供了一個預定義的DDR宏，通過設計實現技術可支持較低的抖動和偏移。發送器(TX)和接收器(RX)側都通過設計減少了輸出和輸入并行數據信號之間的偏移。

目前，源同步接口主要用于吞吐率低于1Gbps的DDR-DRM、QDR DRAM和RLDRAM存儲器。業界專家預測，新的PCI Express總線將改變高帶寬設計的一些基本特性，并朝著有更廣用途的嵌入式高速宏發展。

DDR接口要求源同步時鐘和發送數據具有相同的開關速率，不需要升級到輸出傳輸線。與單倍數據速率(SDR)接口相比，DDR接口具有顯著的性能提升。

支持垂直市場應用設計

平臺ASIC技術依賴于大量在業界廣泛應用的IP，這些IP以“硬” 宏和“軟”宏形式提供，這些宏能夠支持企業網絡或存儲區域網(SAN)等特殊垂直市場應用。先進的設計架構能提供各種各樣的可綜合宏，這些宏可以在設計的可定制邏輯區域?qū)崿F(xiàn)，以可綜合的RTL形式提供，例如ARM和ARC內核、10Gb介質訪問控制器或PCB Express鏈路層和處理層。

富士通在年初推出了一系列具有預擴散高速串并轉換器(SERDES)的垂直市場“千兆平臺”。用0.11微米工藝技術設計的這些千兆平臺具有預擴散的高速GPHY宏，可以提供速率高達3.125Gbps的點到點、全雙工、差分、串行通信鏈路，并支持PCI Express、SAUI、光纖通道，以及支持SONET標準的串行Rapid I/O和CDR宏等多種協議。SERDES帶寬范圍從500Mbps到3.125Gbps。這些平臺能夠以全雙工方式提供高達150Gbps的匯聚帶寬。

用于垂直市場的特殊硬IP和軟IP的不斷增加，平臺ASIC架構提供所需支持、接口和設計要素的能力的提高，都使得業界分析人士相信今后3到5年內采用平臺ASIC的設計將快速增加。通過降低成本，節省產品市場時間，用戶能夠獲得更高的投資回報。
