本文采用新型耐高溫金屬化聚丙烯膜材料作為介質和電極，采用高溫絕緣環氧樹脂灌封料進行封裝，采用加嚴的制作工藝，設計出耐高溫（上限類別溫度為125℃）的金屬化聚丙烯膜介質交流脈沖電容器，擴展了聚丙烯膜電容器的應用范圍。

　　1.緒言

　　隨著電子科學技術的發展和進步，21世紀的能源問題越來越引人矚目，全球各個行業都在大張旗鼓的節能，照明行業就是其中的一部分，據不完全統計，照明用電量很大，因而節能潛力巨大，這給照明行業的元器件供應商提供了商機和挑戰。電容器行業就是其中的一個受益者，特別是在白熾燈、電感式鎮流器被禁用，隨著緊湊型節能燈、電子式鎮流器及第四代照明光源或綠色光源LED快速發展的情況下，研發長壽命、高功率電子產品是照明行業的新的發展趨勢。

　　本文主要是從產品設計思路上淺談如何設計出額定溫度為105℃，工作溫度范圍為-55℃~+125℃的耐高dv/dt脈沖爬升速率的耐高溫聚丙烯膜交流脈沖電容器。

　　2.市場調查

　　該類產品主要應用于照明市場的電子鎮流器和LED中，市場需求量比較大，風險性小，客戶群主要有飛利浦等全球五大照明廠商，典型的應用電路如下：

　　2.1 電子鎮流器

　　主要分歐洲電路（如圖1所示）和美國電路（如圖2所示）兩種。

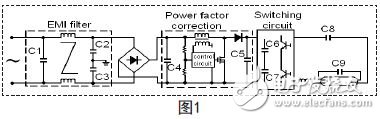

　　a.歐洲電路：用在C6、C7、C9位置，C6、C7起緩沖作用，C9位置起諧振作用；

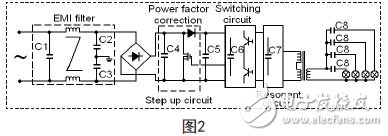

　　b.美國電路：用在C6、C7、C8位置，C6起脈沖推動、C7起諧振作用，C8位置起限流作用；

　　2.2 LED節能燈電路（如圖3所示）用在C6、C8、C9位置，C6、C9起吸收作用，C8起諧振作用。

　　3.技術要求

　　氣候類別：55/125/56

　　額定溫度：105℃

　　類別電壓：UC=0.75UR

　　壽命（高溫耐久性）實驗：1.25UR，105℃，2000h;

　　要求（GB/T14579-93（IEC 60384-17-1987）：

　　△C/C≤5%，△tgδ10kHz≤0.0015.

　　dV/dt試驗：

　　充電電壓（Vd.c.）：UR;放電電阻（Ω）：

　　Rd=短路，充放電次數：100000次4.產品設計及工藝控制
