松下電器產業株式會社 汽車電子和機電系統公司，實現了支持大電流的間距為0.4mm的基板對基板/基板對FPC連接器（P4SP系列）的產品化，作為電源用的連接器，此款連接器能通電最大5A（屬于業界最高水平）（※1） ，將從2017年6月起開始提供樣品。

隨著工業設備和民生設備中對于高功能、小型輕量、快速充電的需求普及，對設備內的電源基板和控制基板連接，也要求其能支持大電流通電。本公司借助公司獨有的材料加工技術，實現了端子間間距為0.4mm的基板對基板/基板對FPC連接器產品化，它作為電源用的連接器，實現了業界最高水平（※1）的最大5A通電。

※1：截止到2017年6月22日，端子間間距為0.4mm，不具電源專用端子的基板對基板連接器、基板對FPC連接器為對象（本公司調查）　※2：本公司以往產品　基板對基板/基板對FPC連接器（P4S系列）

※3：作為用于電源的連接器最大通電時的比較。本公司以往產品（P4S系列）　34個端子（0.3A/端子）、新產品（P4SP系列）　10個端子（1A/端子）

【用途】

筆記本電腦、POS終端、手提式終端、無人機、小型機器人、頭戴式顯示器等、工業設備和民生設備內的基板間連接

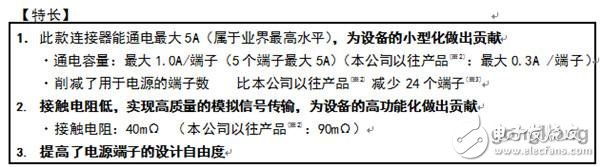

【特長的詳細說明】

1.作為電源用的連接器，實現了業界最高水平（※1）的最大5A通電大電流，為設備的小型化做出貢獻

通常，基板間連接用連接器，被用于設備內的電源供給和信號傳輸。伴隨各種設備支持快速充電、及電池模塊的高功能化，要求支持最大5A左右的大電流用于電源供給。為此我們曾面臨過這樣的課題：以往產品每個端子的通電容量為0.3A，為了支持大電流而需要眾多的端子或多個連接器，導致基板上的連接器占用空間變大。本公司借助公司獨有的材料加工技術實現了每個端子可以通電1.0A的連接器產品化，并于過去比較，以更少的端子實現了業界最高水平的5A的通電。由此，可減少必要的端子數用于電源供給，實現基板空間的節省，并為設備的小型化做出貢獻。此外，還可以將用于電源和用于信號的連接器統合使用一個連接器，同時可減少連接器的使用數量。

2.接觸電阻低，實現高質量的模擬信號傳輸，為設備的高功能化做出貢獻

在各種信息終端和音響設備等模擬信號傳輸中，為了實現高質量化，要求將噪聲和信號衰減抑制到最小限度。因此，抑制信號傳輸路徑的接觸電阻將會帶來顯著的效果。本產品借助公司獨有的材料加工技術，實現了40mΩ以下的低接觸電阻。由于接觸電阻低，所以可抑制模擬信號傳輸時的信號衰減，實現高質量的信號傳輸，由此為設備的高功能化做出貢獻。

3.電源端子的布局設計自由度提高

以往產品每個端子的通電容量為0.3A，為支持大電流通電，端子數增多，并成為設計的制約條件。另一方面，為支持大電流通電，還有設置電源專用端子的連接器，但是曾面臨這樣的課題，即只在連接器的兩端設置電源專用端子，基板上的配線設計受到制約。本公司開發了全部端子（而非專用端子），且每個端子可進行1A通電的產品。因此，可減少必要的端子數用于電源供給，此外，還可在任意的場所布置電源端子。由此，簡化了基板上配線設計，并為設計自由度的提高做出貢獻。

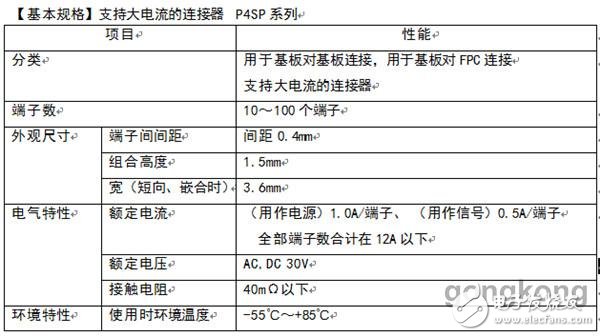

【基本規格】支持大電流的連接器　P4SP系列
