監控矩陣功能

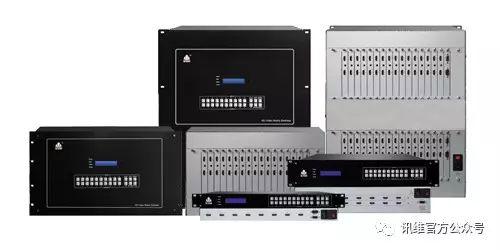

監控矩陣主機采用大規模音、視頻切換專用芯片作為音、視頻切換矩陣電路的多路多通道切換設備，融合了先進的矩陣切換技術和計算機技術，可以給用戶提供卓越的整體性能。主機采用模塊化插板，用戶可選擇各種插板組合成系統所需要容量和功能的切換設備。在一個標準19英寸機箱中實現音頻切換、視頻切換、報警輸入及警后聯動錄像等多種功能，大大簡化了系統的構成，提高了擁護系統的可靠性。

監控矩陣主機具有完備的矩陣切換能力，可以在任意監視器上顯示任意攝象機的圖象和監聽與之對應的聲音，而且這種控制可以通過手動操作和自動切換方式來實現，用戶可使用一個功能完備、按人機工程學原理設計的鍵盤對系統進行操作和編程。系統中最多可以使用16個鍵盤或多媒體終端。

監控矩陣主機融合了多種控制協議，可以直接控制市面流行的解碼器、高速球，并能由數字硬盤錄象機共同控制。用戶可選擇多種不同配置的系統。

監控矩陣的選擇

監控矩陣種類選擇，廣電和視訊會議應用，應選用廣播級產品，監控應用可采用監控類產品，視頻信號（有些人也將其視為視頻）要采用監控信號矩陣。監控矩陣大小選擇：在一個工程中，應將音頻信號和視頻信號和VGA信號看成三種不同的媒體。音頻信號一般情況下輸入數量較多，如話筒和CD以及碟機的音頻等，但考慮到功放和音響一般只有一套，最多在功放之前加一級調音臺進行混音，有可能需要幾路信號，因此音頻矩陣的輸出不會很大，比如可以32×8或64×8，但沒必要選擇32×32或64×64，除非是廣電和視訊會議傳輸，每路視頻一定會有音頻同步傳送。 監控矩陣在設計方案時，信號源的數量比較容易確定，看看有多少個信號源，矩陣的輸入數量就定下來了，但要考慮好獨立的輸出通道個數，這是根 在很多情況下，輸入和輸出數量很大，如果采用大型矩陣，造價會較高（矩陣是越大越難作、成本也越高）可以考慮是否能夠分組使用，例如在監控時，可以讓顯示墻中某些顯示設備只顯示某一區域的信號，而其它設備各自顯示其它特定區域的信號，那么就可將大規模矩陣折分成小規模的矩陣（如將128×64折分成4臺32×16）如果各區之間有可能需要互傳信號，這樣可使矩陣2的輸出中包含矩陣1的部分輸入信號，效果雖沒有全矩陣結構好，但成本會下降。

監控矩陣切換器做為傳輸系統的一部分，所出現的主要問題請見拙作“工程中常見的問題與解決”，原理是相同的，不外乎是幾種產生的機理，只要能將現象分清，解決的方向應該沒有大問題。比較特殊一點的是利用小規模矩陣組成大規模的問題，例：在用64×32組成128×32時，不能用二臺64×32組成128×64，這還是分組使用的概念，而應用三臺64×32組成128×32，這是全矩陣的概念，因此組合使用時應分清分組使用和全矩陣的區別（全矩陣是指每一輸出口都可在所有輸入中全選，而且彼此獨立）。 據系統的操作模式而定，有時可能有幾臺顯示設備之間僅有分配關系（彼此永遠一致，不獨立）那么就可考慮占用一個輸出口再加分配器，如果這些設備有可能是獨立的，那么還是各占一個獨立的輸出口好一些。
