隨著工業自動化與智能化浪潮的推進，工業控制領域正迎來架構層面的深刻變革。長期以來，開發者在選型時往往陷入兩難：一方面，高性能MCU（如STM32H7系列）雖然實時性強，但算力有限、生態相對封閉；另一方面，傳統MPU雖性能強大，卻常伴隨著高成本與實時性不足的困擾。

如今，這一局面正在被國產芯片打破。2024年第四季度，瑞芯微推出的RK3506系列處理器帶來了一種全新思路。該系列芯片以接近傳統MCU的價格，實現了“MCU核心+3個CPU核心”的異構架構，更創新性地內嵌128MB DDR，將內存直接封裝在芯片內部，大幅降低PCB設計難度與系統成本。

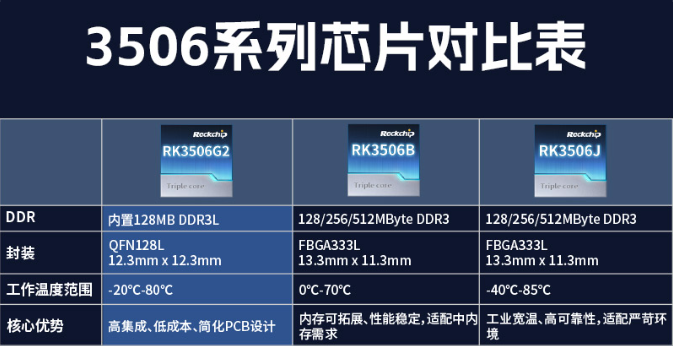

其中，RK3506G2正是這一理念的典型代表——它既保留了單片機級別的硬件集成度與實時控制能力，又提供了Linux級多核算力與豐富生態，在工業控制、邊緣計算等場景中實現了性能與成本的完美平衡。RK3506系列各型號對比如下圖所示：

作為瑞芯微的官方合作伙伴，國內知名嵌入式解決方案提供商北京合眾恒躍科技，于近期推出了基于RK3506G2的開發板HZ-RK3506G2_MiniEVM。該開發板配備網口、USB、TF卡槽、LCD接口等高速接口，其余低速接口通過兩組排針引出，其中一組更是兼容了樹莓派的40PIN擴展口，堪稱國產化工業控制領域的一項突破性產品。

本文將從硬件與軟件兩方面，對HZ-RK3506G2_MiniEVM開發板進行系統介紹。

硬件介紹

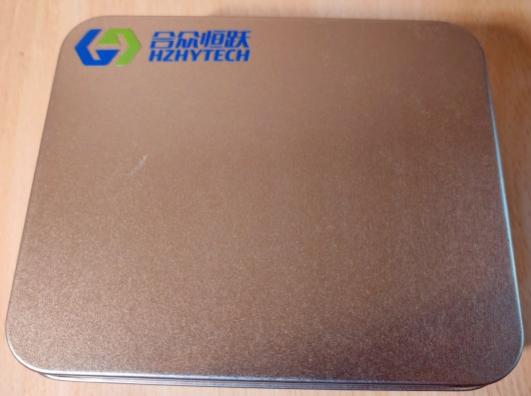

筆者本次評測的是HZ-RK3506G2_MiniEVM開發套件。開發板采用金屬盒包裝，質感出色。

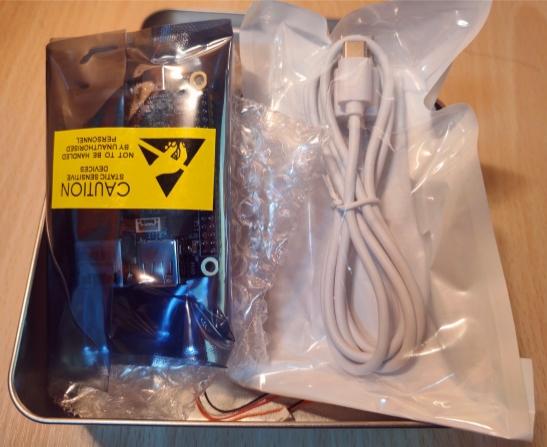

包裝里面包含：HZ-RK3506G2_MiniEVM開發板一塊，以及一根USB線

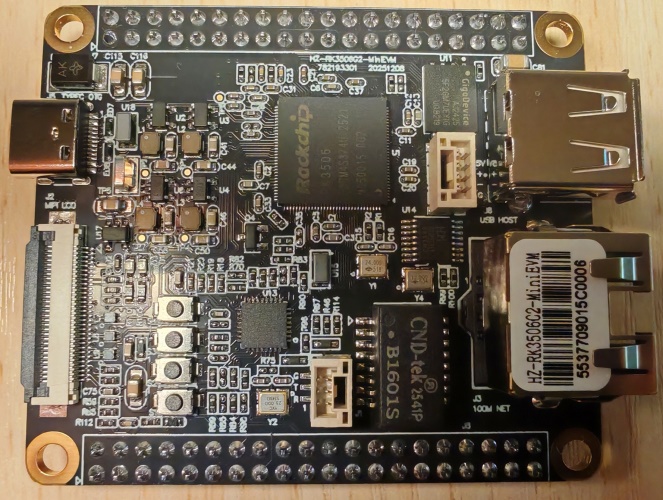

下面是開發板的正反面。

開發板主要硬件配置如下。主要器件已實現全國產化

下面是主控RK3506G2的框圖

值得一提的是，RK3506系列引入了RM_IO模塊，該模塊提供多個IO端口，每個端口均可靈活配置為SPI、UART、I2C、CAN、SAI或PWM中的任一功能。這一設計顯著增強了接口配置的靈活性，使用戶不再需要為“多一個UART還是少一個SPI”這類問題而糾結。因此，該系列尤其適用于接口需求多樣化的工業控制器應用場景。

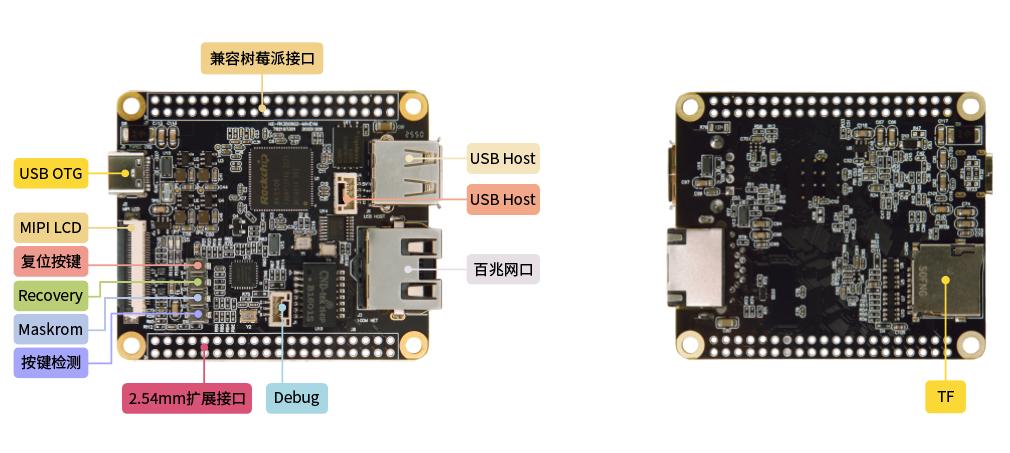

HZ-RK3506G2_MiniEVM的接口分布圖如下

目前，HZ-RK3506G2_MiniEVM開發板不含SPI NAND的配置，樣品價格低至49元。此外，由于RK3506G2采用內置DDR設計，其價格受存儲市場波動影響較小，且廠家已對內存進行穩定性測試，用戶無需自行進行DDR壓力測試。

該開發板充分挖掘了RK3506G2的接口潛力：高速接口直接引出，低速接口通過擴展口拓展，大幅降低了用戶設計配套底板的難度，整體具備顯著的性價比優勢。

開發資料介紹

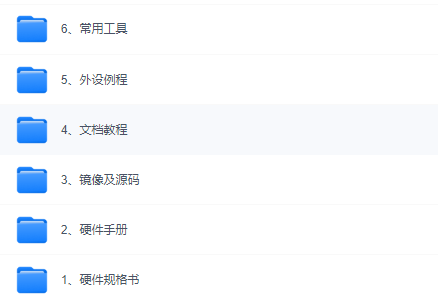

目前，合眾恒躍為HZ-RK3506G2_MiniEVM開發板提供了豐富全面的開發資料。具體內容如下：

產品規格書：此目錄包含底板規格書和核心板規格書等。

硬件手冊：此目錄包含核心板資料、底板資料、產品硬件說明書、芯片手冊等。

鏡像及源碼：此目錄包含Linux系統出廠固件、SDK等。

文檔教程：此目錄包含Linux開發環境搭建手冊、燒錄手冊、測試手冊等。

外設例程：此目錄包含外設例程測試源碼。

常用工具：此目錄包含該開發板開發時需要的一些工具軟件。

操作系統介紹

這里筆者以buildroot為例，介紹一下HZ-RK3506G2_MiniEVM的操作系統。

首先下載它的固件。目前RK3506G2的buildroot有SPI NAND啟動的和TF卡啟動的，對于帶了SPI NAND的板子，這里使用前者。

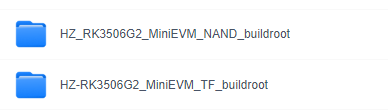

下載得到以下內容

插上USB OTG口，可以給板子上電，這個接口同時也是RK3506G2的usb otg口，這種設計簡化了開發，一根USB線即可通電+下載。

按住板子的recovery按鈕，然后上電，或者上電后按住recovery按鈕，再按一下復位按鍵。此時打開燒錄工具，可以看到出現一個loader設備

直接在升級固件一欄選中此固件，燒錄進去即可。

燒錄之后，開發板會啟動buildroot系統。板上帶了一個TTL電平的調試串口，并附帶了一根連接線，找個USB轉串口小板連接pc和開發板，即可看到開機時的log。默認波特率為1500000。

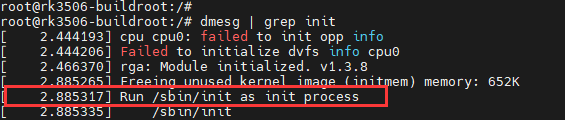

從通電啟動，到/init進程運行，大概耗時2.8s左右，說明RK3506雖然成本低，內存小，但是開機速度并不慢

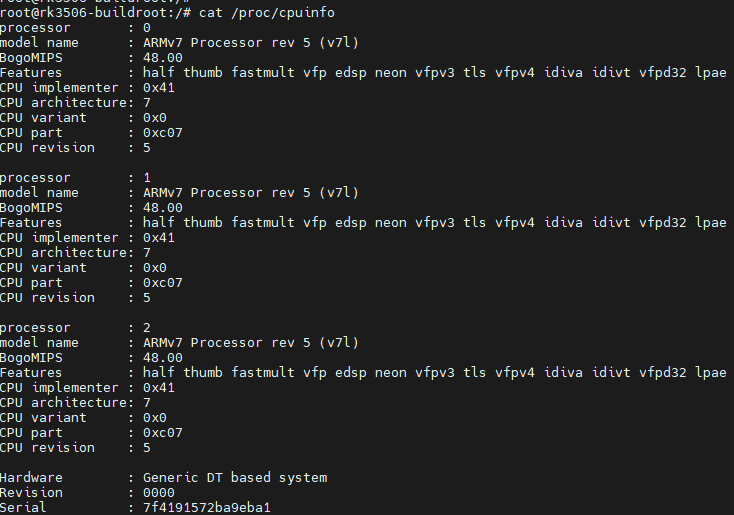

進入系統之后，通過cat /proc/cpuinfo可以看到其cpu信息，這里是有三個A7核心

系統里面有個名為rk_demo的程序，按sdk里面的文檔介紹，使用lvgl框架寫的。應該是個智能家居的中控UI。另外還有個名為mosquitto的應用程序，這個是MQTT的服務器程序，為合眾恒躍移植到系統里面的。這里有讀者會問，這個128M的內存，跑UI，會不會有內存不夠的問題，這里通過命令

ps -o pid,comm,rss,vsz

查看各進程占用內存情況

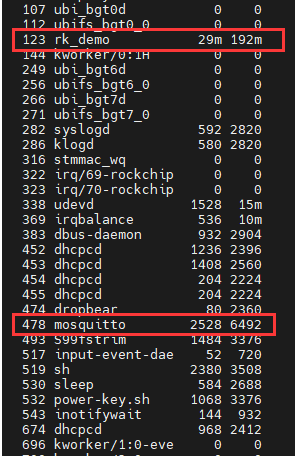

可以看到這個rk_demo大約消耗29M物理內存，MQTT服務端消耗2.5M物理內存

通過命令free

可以看到系統空閑的內存還有48M左右。因此，可以得到結論，RK3506G2的128M內存足夠運行一個UI程序(rk_demo)加上一個物聯網網關程序(mosquitto)

RK3506G2性能測試

針對此類多核Linux SOC，我們選用開源的sysbench工具進行CPU性能評估。首先下載sysbench的源碼。下載地址為

https://github.com/akopytov/sysbench

這里筆者使用的是Release 1.0.20版本的

下載之后，需要進行交叉編譯。先獲取交叉編譯器，RK現在使用的buildroot系統，交叉編譯器名稱為gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf。這個交叉編譯器可以從網上下載。下載交叉編譯器之后，配置一下當前終端的PATH環境變量，讓它能夠指向

gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf/bin

目錄。

然后進入sysbench源碼目錄，執行如下命令

./autogen.sh

再執行

./configure CC=arm-none-linux-gnueabihf-gcc --with-pic --disable-shared --host=arm-none-linux-gnueabihf --without-mysql

這里使用--disable-shared來禁用動態庫，因為這個sysbench依賴幾個開源組件，這樣可以將組件編譯為靜態的。

執行后執行make，等待一段時間，即可在sysbench的src目錄下找到編譯好的sysbench可執行程序

將這個可執行程序通過U盤拷貝到板上，然后執行如下命令開始單核cpu性能測試。

./sysbench cpu --time=120 run &

這個命令意思是進行cpu測試，時長120s，sysbench的cpu測試是進行素數的加法運算進行測試。將指定time內進行的輪數除以時長，得到1s內進行的輪數，輪數越高，性能越好。

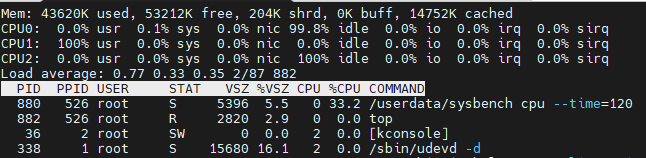

單核測試時通過top命令查看cpu占用，可以看到只有CPU1參與了測試。

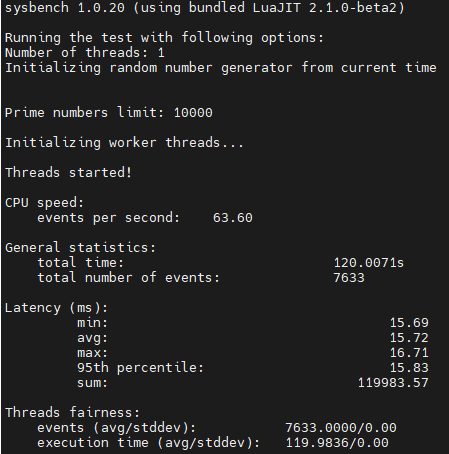

下圖為測試結果

執行如下命令開始進行多核cpu性能測試。其中參數--threads=3意思是用3個線程，對應3個cpu核心。

./sysbench cpu --time=120 --threads=3 run &

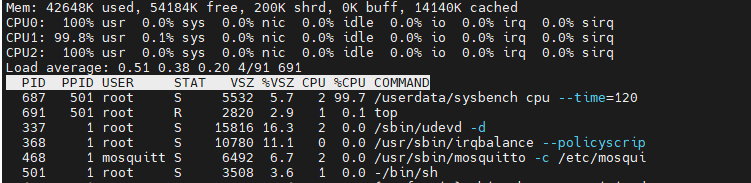

多核測試時通過top命令查看cpu占用，可以看到三個CPU核心都參與了測試。占用率達到100%。

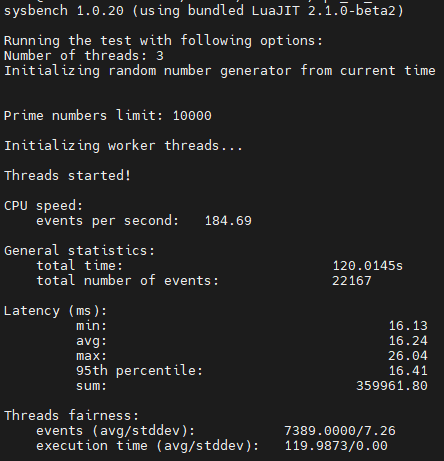

下圖為測試結果

RK3506G2在sysbench測試中取得單核63.6輪/秒、多核184.69輪/秒的成績，性能與廣為人知的i.MX6Q（單核50輪/秒、多核200輪/秒）接近，并明顯優于STM32MP157（單核32輪/秒、多核63輪/秒）。

值得注意的是，RK3506G2在滿載運行時發熱控制十分出色，幾乎無明顯溫升，對比同級別采用更舊工藝的處理器，其在長期高負載運行下表現出更佳的穩定性，這對工業控制場景尤為關鍵。

結語

本文詳細剖析了合眾恒躍HZ-RK3506G2_MiniEVM開發板的硬件架構，演示了Buildroot系統的燒錄與基本操作，并對其啟動速度與計算性能進行了專業測試。綜合來看，在存儲價格波動的市場環境下，該開發板憑借RK3506G2出色的性能表現、高度的集成設計以及極具競爭力的價格，為尋求高性價比國產工控方案的開發者提供了一個值得考慮的理想選擇。
