智能電子防盜門電路

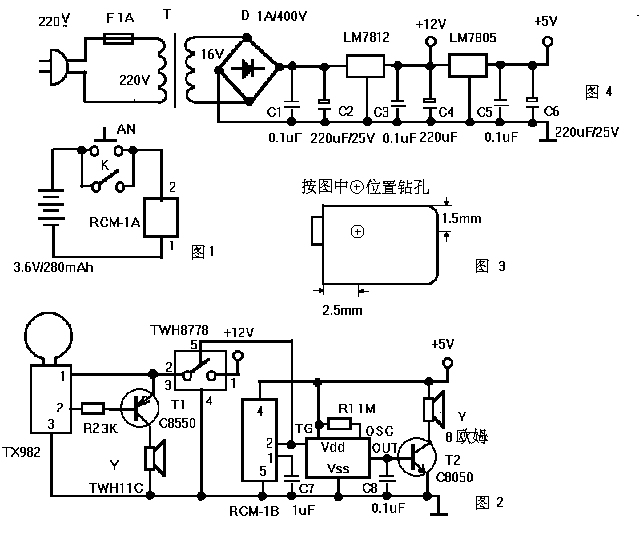

智能電子防盜門電路工作原理：家人使用鑰匙開鎖時，只需幾秒鐘就可以將門打開，而竊賊行竊時 不管是橇門還是用鑰匙試開都需要較長時間，所以根據開鎖時間可以判斷來人的身份。 ND－2模塊是天津特新電子廠生產的新一代振動報警傳感器，采用最先進的固 態加速度檢測器件，既對振動有很高的檢測靈敏度，又對周圍環境中的聲音信號有很強的抑制作用，不容易誤報，振動檢測準確可靠。ND－2模塊的另一大特點是靜態功耗極微，靜態電流小于1uA，是目前振動檢測傳感器耗能最小的器件，特別適用于用電池供電的報警器。 ND－2模塊的輸出方式采用集電極開路輸出當檢測到振動時，內部的三極管導 通5秒，輸出端輸出下拉電平，通過R1使Q1導通A點獲得正電源。LED點亮并且CMOS型時基電路7555加電進入延時，延時時間T＝1.1R3C1，按圖中R3C1的值延時約10秒，如果在10秒內持續檢測到振動信號時，時基電路的第3腳立即輸出高電平，觸發抓賊語言片工作，調節R4C2的值可改變報警聲音的語調和語速，語言信號經Q2放大后推動揚聲器發出響亮的語言報警聲。ND－2和語言芯片SR8803A的最高電壓為5V，所以串入D1、D2后可使電源電壓適當降低。 K是鎖控開關是制作的關鍵，鐵門上的防盜鎖和一般的鎖具有些區別，它的正 反兩面都能用鑰匙反鎖，鎖具背面不是緊貼在鐵門上的，正好有空間加裝小開關，開關可以采用一種帶杠桿的微動開關，將鎖具背面的蓋板卸下，照?qǐng)D1的尺寸鉆一個6mm的孔。在沒有保險時，長方形的保險鎖舌全部縮在鎖具內，鎖舌的肩部正好將孔遮住一半，保險時鎖舌伸出，孔內沒用遮擋物。在杠桿上接上一段鐵絲，伸入孔中，使得沒有保險時，鎖舌的肩部壓住杠桿使K斷開，保險時釋放杠桿使K接通。 LED安裝在門鎖鎖孔的正上方，只要鑰匙碰觸到鎖孔，ND－2受到振動，紅色 的LED就會發光，提供開鎖時的微光照明，同時給欲圖謀不軌者一個警告，有一定的威懾作用。ND－2振動檢測模塊可用粘結劑粘在門鎖的反面，并與報警揚聲器之間做好隔振措施，防止振動反饋引起報警不停。
報警器中采用了三個CMOS器件，所以耗電很省，使用四節堿性電池可以工作 很長時間，使用時只要防盜門一上保險就自動進入警戒狀態，無需進行報警設置、報警解除，所以使用中倍感方便。
