光電耦合器的工作模式：

1、飽和模式

在飽和模式下，LED 將打開或關閉，因此，輸出晶體管完全關閉或完全打開，這意味著導通或非導通模式。此模式用于需要保護微控制器引腳免受輸出電路高壓影響的地方。

2、線性模式

在這種模式下，LED 會得到一個變化的信號脈沖。LED 光線通過電壓或信號樣本來改變或控制，然后光電晶體管還為輸出提供可變傳導。

光耦合器的 CTR：

CTR 也就是電流傳輸比，是集電極與正向電流的比率，用%表示：

CTR = ( Ic / If ) x 100%

電路結構：

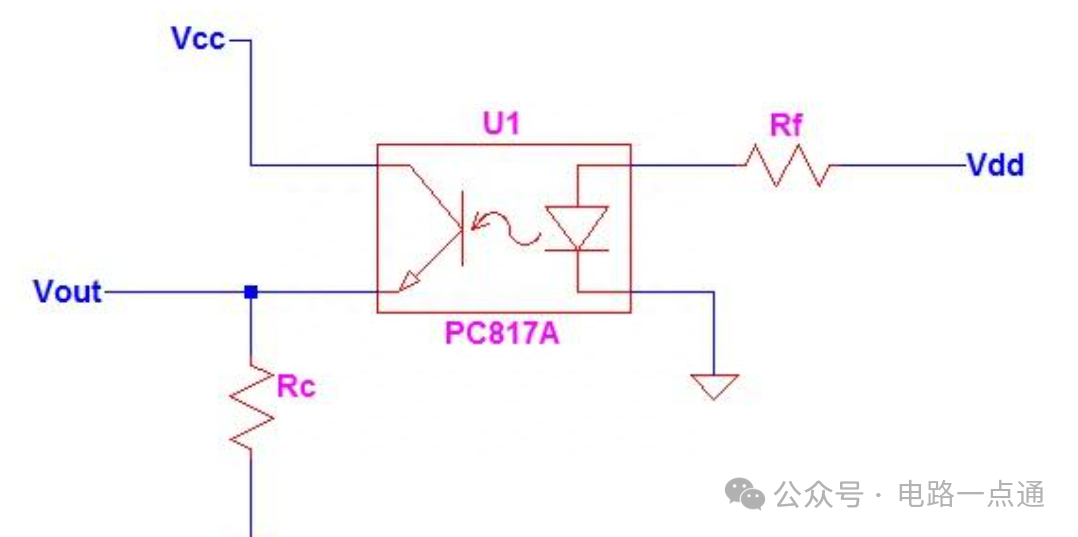

同相結構：

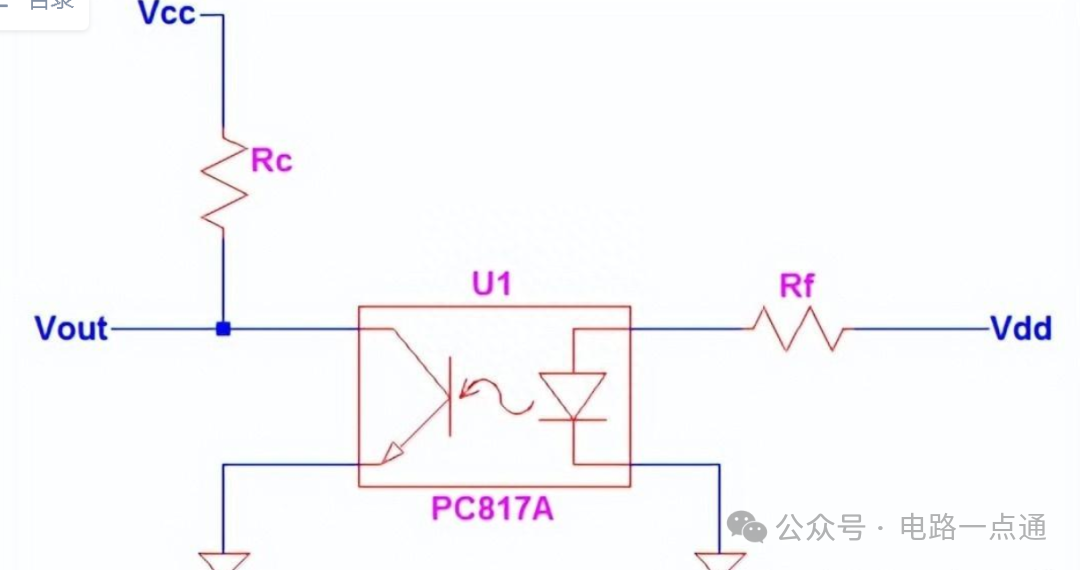

如果你想要非反相信號，就使用下面這個電路結構：

同相結構實踐：

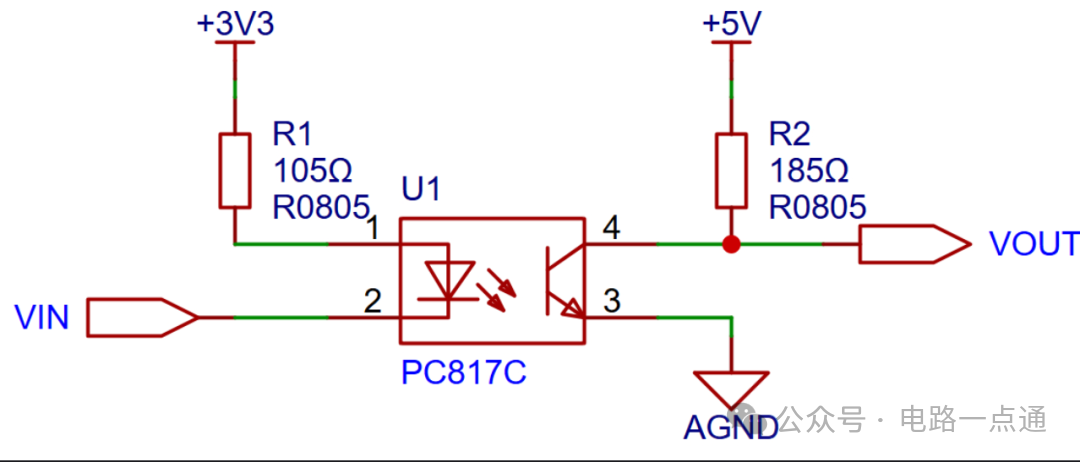

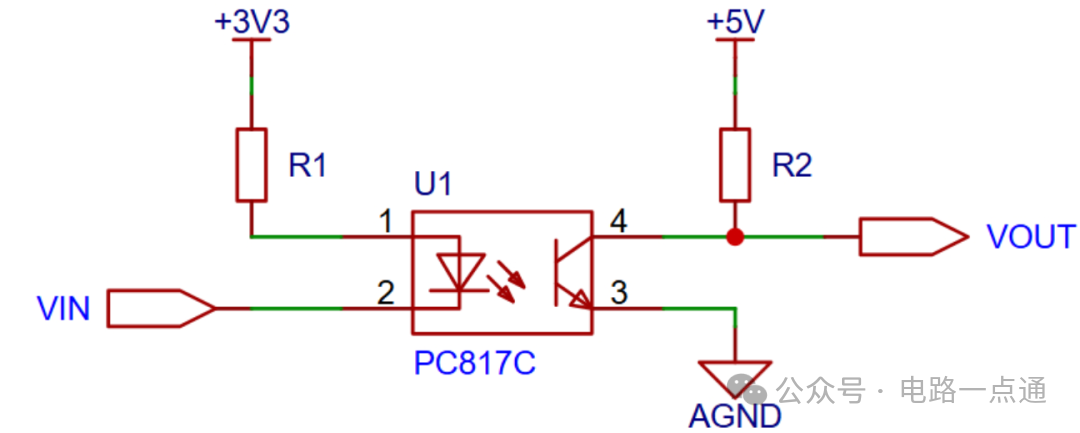

光耦隔離電路的VIN為輸入信號，通常與單片機的引腳連接，光耦的內部發光二極管電源連接為+3V3，所以單片機的供電電源不能超過3.3V。這里，我們選用常用的PC817型號的光耦，查看PC817的數據手冊，來確定輸入端的順向電流IF，電壓VF，電流傳輸比CTR，進而得出電阻值。

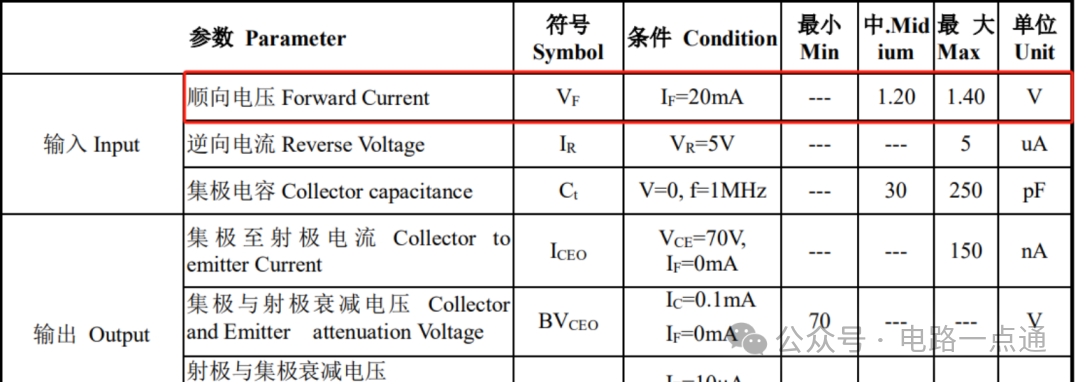

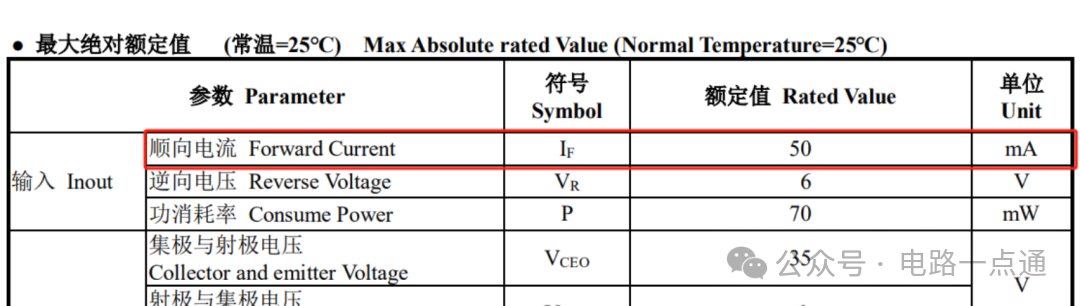

輸入Input的順向電流IF，最大為50mA，一般光耦在傳輸過程中，內部的發光二極管通常在5mA就點亮了，所以通常10mA～20mA的電流就足夠了。一般實際應用中很多都是取IF為10mA，這里我們以數據手冊標注的20mA進行計算，輸入Input的順向電壓VF取1.2V就行。計算得出R1=(3.3V-1.2A)/20mA=105Ω。

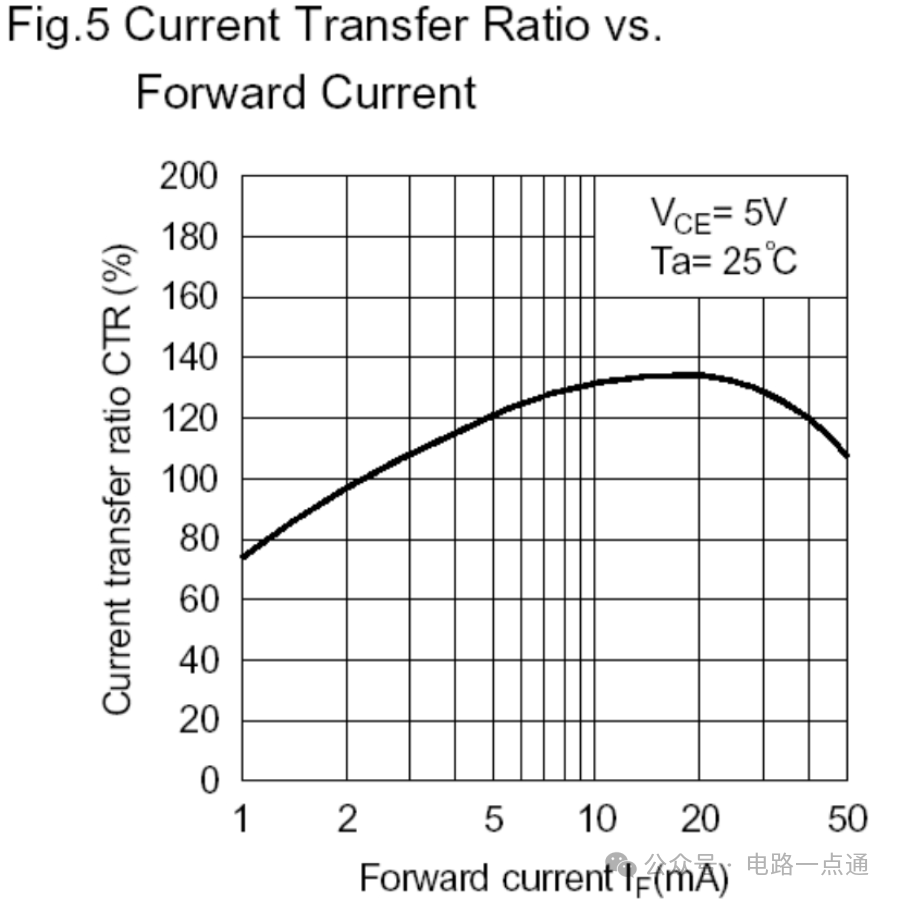

光耦的內部光敏三極管完全導通時，UCE≈0V，實際上CE極之間是會有壓差的，這里我們?nèi)?.2V。IF=20mA，對應的電流傳輸比CTR范圍是135%左右。這里，需要注意，在這里VCE是等于5V測試得出的，CTR = ( IC / IF ) x 100%，計算得出，輸出端電流IC=26mA，進而計算得出R2=（5V-0.2V）/26mA≈185Ω。
