LT8711H替代方案|CS5261替代LT8711 Type-C轉HDMI1.4轉換設計|LT8711H替代芯片

1. LT8711 Type-C/DP1.2至HDMI1.4轉換器，旨在USB Type-C源或DP1.2源連接至HDMI1.4接收器。

2.LT8711H-C集成了符合DP 1.2標準的接收機和符合HDMI 1.4標準的發射機。

3.接收器端口集成了一個CC控制器，當連接到USB Type-C源時，該控制器支持DP交替模式。該設備能夠自動運行，由集成MCU啟用，該MCU使用嵌入式SPI閃存作為微碼。

4.系統控制也可以通過使用專用配置I2C從接口來實現。LT8711H-C采用64引腳QFN封裝，帶有ePad，工作溫度范圍為-40°C至+85°C。

5.CS5261是一款高性能的TYPEC轉HDMI1.4音視頻轉換芯片。

6.CS5261設計結構簡單，外圍器件較少，整體方案板子尺寸比LT8711要小，整體方案BOM成本比LT8711H要小。

7. LT8711H與CS5261均用于：Type-C擴展底座或者是 Type-C拓展塢DP至HDMI的 dongle/適配器

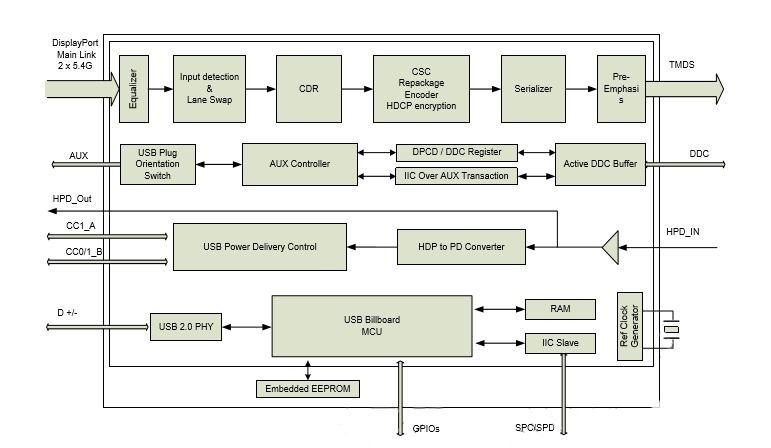

8. CS5261替代LT8711H設計TYPEC轉HDMI1.4轉換方案結構設計框圖：

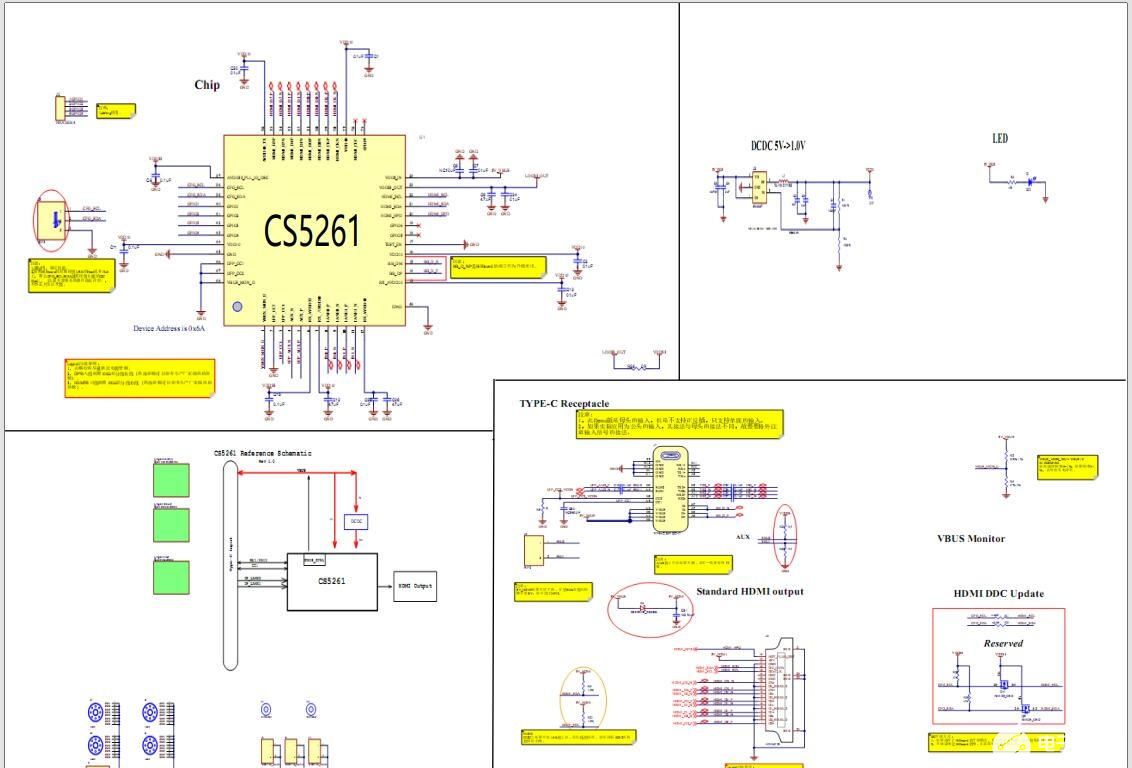

CS5261替代LT8711H設計TYPEC轉HDMI1.4轉換方案電路原理圖如下：

CS5261替代LT8711H設計Type-C轉HDMI轉接板兼容的手機.平板.電腦.都可以用

更多設計參考資料可留言.合作留言.共創輝煌.互相學習.共同進步
