河北穩控科技多功能手持VH501TC采集儀如何連接傳感器與讀數

多功能手持VH501TC采集儀連接傳感器與讀數

傳感器連接與讀數
振弦與溫度傳感器

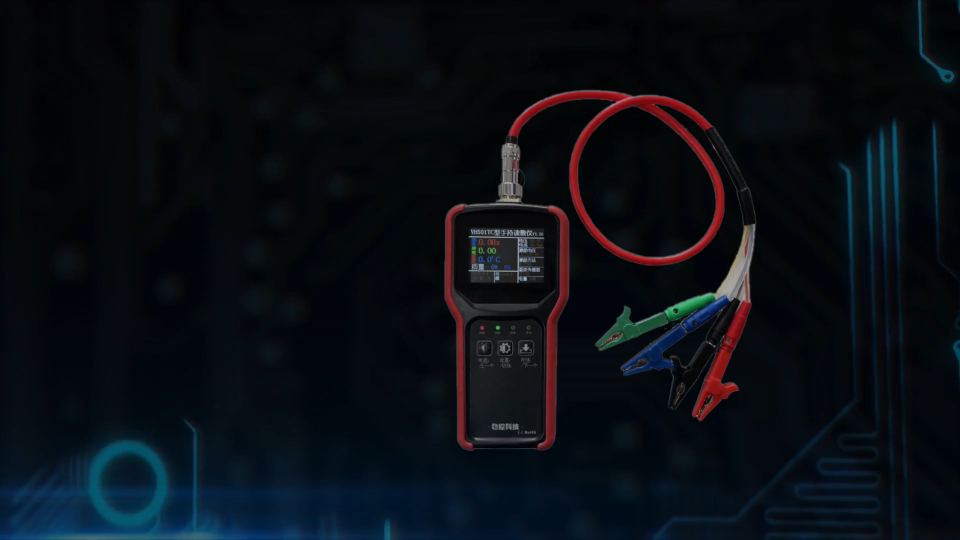

振弦傳感器和溫度傳感器（NTC）均為無源傳感，不需要連接電源線。 根據前述“設備組成和接口定義” 用對應顏色的鱷魚夾分別連接振弦傳感器線圈和溫度傳感器兩端即可。傳感器連接后，屏幕自動顯示實時的測量結果。一般情況下，設備配套傳感測線為一根 4 芯線，紅黑線連接振弦線圈，另外兩根連接溫度傳感器。
4 線制振弦傳感器：紅黑線連接振弦線圈，另外兩根連接溫度傳感器。
3 線制振弦傳感器： 紅黑線連接振弦線圈， 藍色線不使用， 黃色線連接溫度傳感器。
2 線制振弦傳感器：紅黑線連接振弦線圈， 黃、 藍線不使用。
在實時數據窗口左下角，用百分比形式顯示了當前正在測量的振弦傳感器的信號質量，應在信號幅值和信號質量均較高時記錄或者存儲數據，必要時切換激勵方法以得到最優的信號質量（詳見“振弦傳感器激勵方法修改” 小節）。

手持VH501TC采集儀傳感器分類

電壓與電流傳感器
電壓和電流傳感器均為有源傳感器，使用時需要連接電源線。
4 線制電壓傳感器： 紅色、黑色連接到傳感器的電源正、負極，傳感器的信號輸出負極連接黑色線，傳感器的信號輸出正極連接黃色線。
3 線制電壓傳感器： 紅色、黑色連接到傳感器的電源正、負極，傳感器的信號輸出連接黃色線。
4 線制電流傳感器： 紅色、黑色連接到傳感器的電源正、負極，傳感器的信號輸出負極連接黑色線，傳感器的信號輸出正極連接藍色線。
3 線制電流傳感器： 紅色、黑色連接到傳感器的電源正、負極，傳感器的信號輸出連接藍色線。
2 線制電流傳感器： 紅色連接到傳感器的電源正極，藍色線連接到傳感器負極。

手持VH501TC采集儀傳感器類型

485 傳感器
485 傳感器均為 4 線制，其中兩根為電源線，另外兩根為通訊線。紅色、黑色連接到傳感器的電源正、負極，黃色連接信號線 A/D+，藍色連接信號線B/D-。

傳感器電子標簽

兩線制電子標簽傳感器
DSensor DSensor 專門研發的包含有傳感器型號和計算參數的一體化傳感器，可實時獲取傳感器型號、類型、量程、初始頻率、計算參數等信息，當讀數儀檢測到電子標簽傳感器接入時，界面自動切換，顯示傳感器的基本信息和計算結果，計算結果以物理量形式顯
示。紅黑線連接振弦線圈，黃色連接電子標簽正極，藍色連接電子標簽負極。
