此機伴音電路采用了準分離功能的PIF/SIF集成電路AN5179K,并增設了麗音(NICAM)立體聲解碼電路,以提供音質相當于CD的高質量伴音。

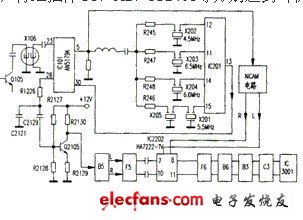

該機伴音電路如附圖所示，伴音中頻信號經Q105放大后，由聲表面波濾波器X106濾波，送至IC101（AN5179K）23腳，一路送往伴音中頻AGC電路，完成自動音量控制；另一路送往混頻檢波電路，即把第一伴音中頻的31.5MHz/32.0MHz/32.5MHz/33.5MHz信號與經過APC電路輸入的鎖相控制的38MHz開關信號混混頻，混頻后從IC1015腳輸出第二伴音差頻信號6.5MHz/6.0MHz/5.5MHz/4.5MHz，再經帶通濾波器X201~X205選擇出第二伴音中頻信號，分別送入IC20111、12、14、15腳，完成多種伴音功能，并通過IC201控制輸出一路信號，由其13腳送至IC10130腳；通過內部處理轉變成模擬伴音信號由28腳輸出，經R1226、C2129送至Q2105放大后，L、R兩個聲道經插件B5、F5送至IC22027、10腳。另外從IC1015腳輸出的第二伴音差頻信號還送至麗音（NICAM）解碼電路，完成麗音解碼功能，解出的L、R信號分別送至IC22025、12腳。上述兩路L、R信號經ICE內部開關切換后從8、11腳輸出，經插件F6、B6、B3、C3、IC3001轉換，再經插件C1、A2、IC2401等分別送到耳機及揚聲器。
