本文探討了現代醫學成像系統的主要類型，它們利用根本不同的物理原理和處理技術，但有一個共同點——模擬數據采集前端，用于信號調理和將原始成像數據轉換為數字域。

這個微小的功能前端塊隱藏在一臺復雜的機器深處。然而，它的性能對整個系統的圖像質量有著至關重要的影響。其信號鏈包括一個檢測元件、一個低噪聲放大器（LNA）、一個濾波器和一個模數轉換器（ADC），后者是本文的主要主題。

數據轉換器構成了醫學成像在所需動態范圍、分辨率、精度、線性度和噪聲方面對電子設計提出的最苛刻的挑戰。本文討論了不同成像模式背景下的這些設計挑戰，并概述了使其以最佳水平工作所需的高級數據轉換器和集成解決方案。

數字射線照相

數字射線照相（DR）基于所有傳統吸收式射線照相系統通用的物理原理。穿過身體的X射線被不同射線不透明度的組織衰減，并投射在平板檢測器系統上，如圖1所示。探測器將X射線光子轉換為與入射粒子能量成比例的電荷。產生的電信號被放大并轉換為數字域，以產生X射線圖像的精確數字表示。該圖像的質量取決于空間和強度維度上的信號采樣。

在空間維度上，最小采樣率由探測器的像素矩陣大小和實時熒光透視成像的更新速率定義。具有數百萬像素和典型更新速率高達25 fps至30 fps的平板檢波器采用通道多路復用和采樣速率高達幾十 MSPS的多個ADC，在不犧牲精度的情況下滿足最短轉換時間。

在強度維度上，ADC的數字輸出信號表示在特定曝光時間內給定像素吸收的X射線光子的積分量。該值被分箱為由ADC的位深度定義的有限數量的離散電平。信噪比（SNR）是另一個重要參數，它定義了系統忠實地表示成像身體的解剖特征的內在能力。數字 X 射線系統使用 14 位至 18 位 ADC，SNR 水平范圍為 70 dB 至 100 dB，具體取決于成像系統的類型及其要求。有各種各樣的分立式ADC和集成模擬前端，使各種類型的DR成像系統具有更大的動態范圍、更精細的分辨率、更高的檢測效率和更低的噪聲。

圖1.數字X射線探測器信號鏈。

計算機斷層掃描

計算機斷層掃描（CT）也使用電離輻射，但與數字X射線技術不同，它基于與X射線源同步旋轉的弧形探測器系統，并利用更復雜的處理技術來生成血管，軟組織等的高分辨率3D圖像。

CT探測器是整個系統架構的核心組件，實際上是CT系統的核心。它由多個模塊組成，如圖 2 所示。每個模塊將入射X射線轉換為電信號，路由到多通道模擬數據采集系統（ADAS）。每個模塊包含一個閃爍晶體陣列、一個光電二極管陣列和ADAS，ADAS包含多個多路復用到ADC中的積分器通道。ADAS必須具有非常低的噪聲性能，以在減少X射線劑量的情況下保持良好的空間分辨率，并以極低的電流輸出實現高動態范圍性能。為避免圖像偽影并確保良好的對比度，轉換器前端必須具有高度線性性能并提供低功耗操作，以放寬對溫度敏感探測器的冷卻要求。

ADC必須具有至少24位的高分辨率才能獲得更好、更清晰的圖像，并具有快速采樣速率，才能對短至100 μs的檢測器讀數進行數字化處理。ADC采樣速率還必須支持多路復用，這將允許使用更少的轉換器，并減小整個系統的尺寸和功耗。

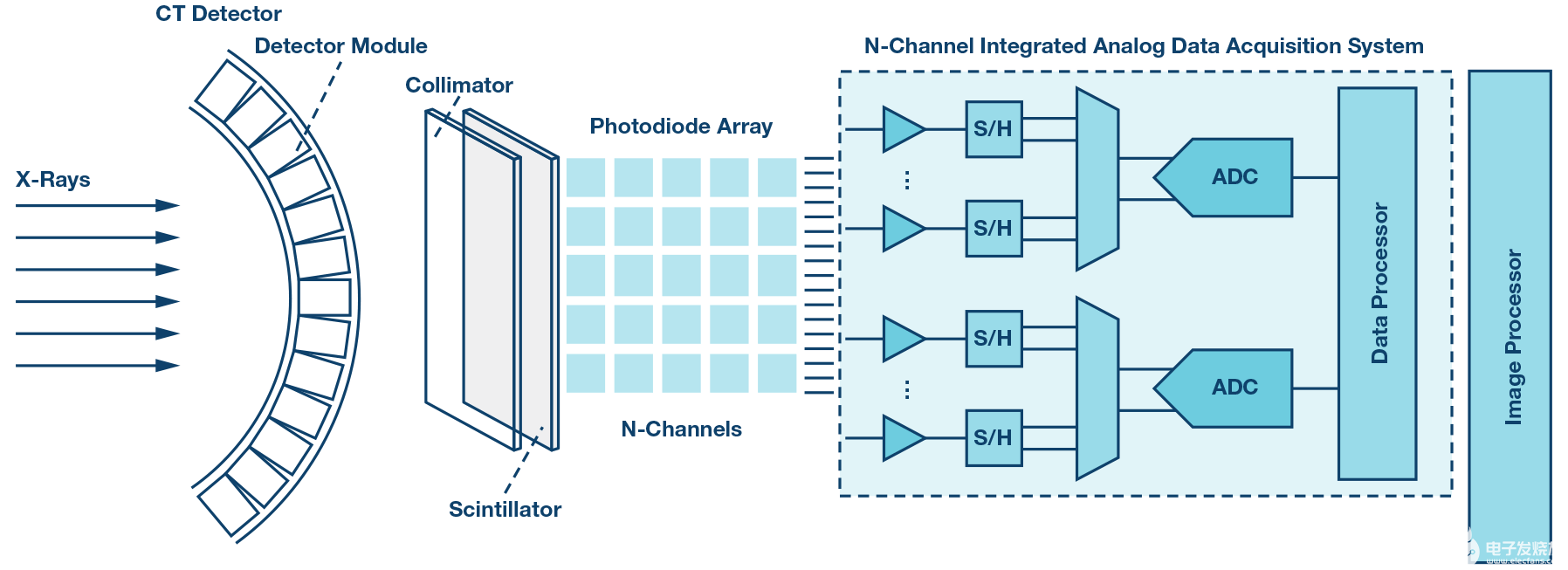

圖2.CT探測器模塊信號鏈。

正電子發射斷層掃描

正電子發射斷層掃描（PET）涉及由引入人體的放射性核素產生的電離輻射。它發射正電子，與組織中的電子碰撞，產生大致相反方向輻射的伽馬射線對。這些高能光子對同時撞擊相對的PET探測器，這些探測器圍繞龍門孔排列成一個環。

PET探測器如圖3所示，由一系列閃爍體和光電倍增管（PMT）組成，將伽馬射線轉換為電流，電流被轉換為電壓，然后使用可變增益放大器（VGA）放大和補償幅度變化。產生的信號在ADC和比較器路徑之間分配，以提供能量和時序信息，PET重合處理器用于重建體內放射性示蹤劑濃度的3D圖像。

如果兩個光子的能量約為511 keV，并且它們的檢測時間相差小于百億分之一秒，則可以將其歸類為相關光子。光子的能量和檢測時間差對ADC提出了嚴格的要求，ADC必須具有10至12位的良好分辨率和通常優于40 MSPS的快速采樣速率。低噪聲性能以最大化動態范圍和低功耗操作以減少散熱對于PET成像也很重要。

圖3.PET電子前端信號鏈。

磁共振成像

磁共振成像（MRI）是一種無創醫學成像技術，它依賴于核磁共振現象，不使用電離輻射，這與DR，CT和PET系統區分開來。

MR信號的載波頻率與主磁場強度直接成比例，商用掃描儀的頻率范圍為12.8 MHz至298.2 MHz。 信號帶寬由頻率編碼方向的視場定義，可以從幾kHz到幾十kHz不等。

這對接收器前端提出了特定要求，該前端通?；诔獠罴軜?gòu)（見圖4）和較低速度SAR ADC。然而，模數轉換的最新進展使快速、低功耗多通道流水線ADC能夠在最常見的頻率范圍內對MR信號進行直接數字轉換，轉換速率超過100 MSPS，16位深度。對動態范圍的要求非?？量?，通常超過100 dB。通過對MR信號進行過采樣來提高圖像質量，從而提高分辨率，增加SNR，并消除頻率編碼方向上的混疊偽影。為了縮短掃描采集時間，應用了基于欠采樣的壓縮傳感技術。

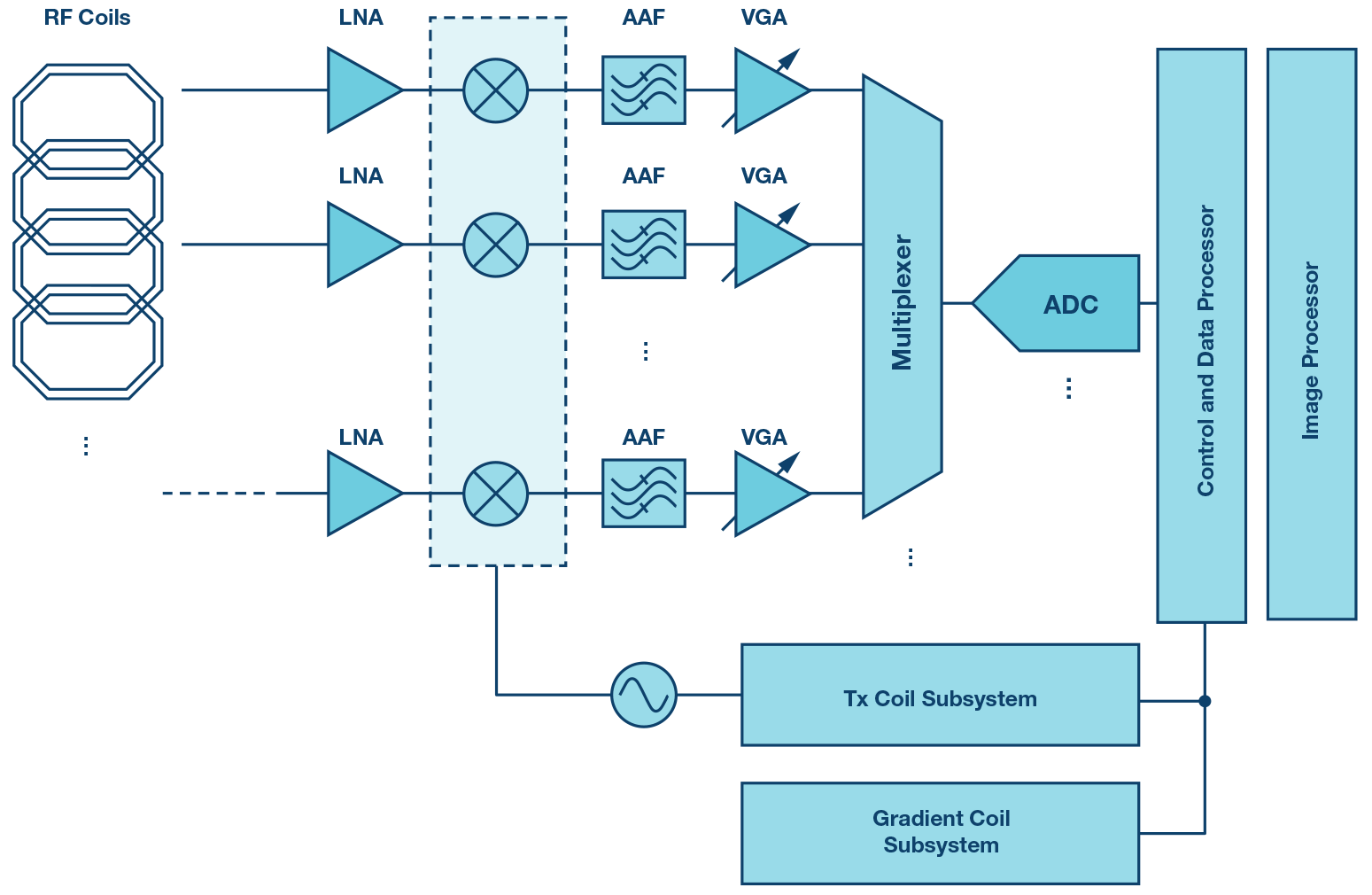

圖4.MRI超外差接收器信號鏈。

超聲

超聲檢查或醫學超聲基于與本文討論的所有其他成像方式不同的物理原理。它利用頻率范圍為1 MHz至18 MHz的聲波脈沖。這些波篩選身體內部組織，并將它們反射回不同強度的回波。這些回波被實時采集并顯示為超聲圖，其中可能包含不同類型的信息，包括聲阻抗、血流、組織隨時間推移的運動或其硬度。

圖5所示醫療超聲前端的關鍵功能模塊由集成的多通道模擬前端（AFE）表示，該前端包括低噪聲放大器、可變增益放大器、抗混疊濾波器（AAF）、ADC和解調器。對AFE最重要的要求之一是動態范圍。根據成像模式，此要求可能需要70 dB至160 dB，以區分血液信號和探頭和身體組織運動產生的背景噪聲。因此，ADC必須提供高分辨率、高采樣速率和低總諧波失真（THD），以保持超聲信號的動態保真度。低功耗是超聲前端高通道密度的另一個重要要求。有一系列用于醫療超聲設備的集成AFE，可實現最佳圖像質量，降低功耗，并減小系統尺寸和成本。

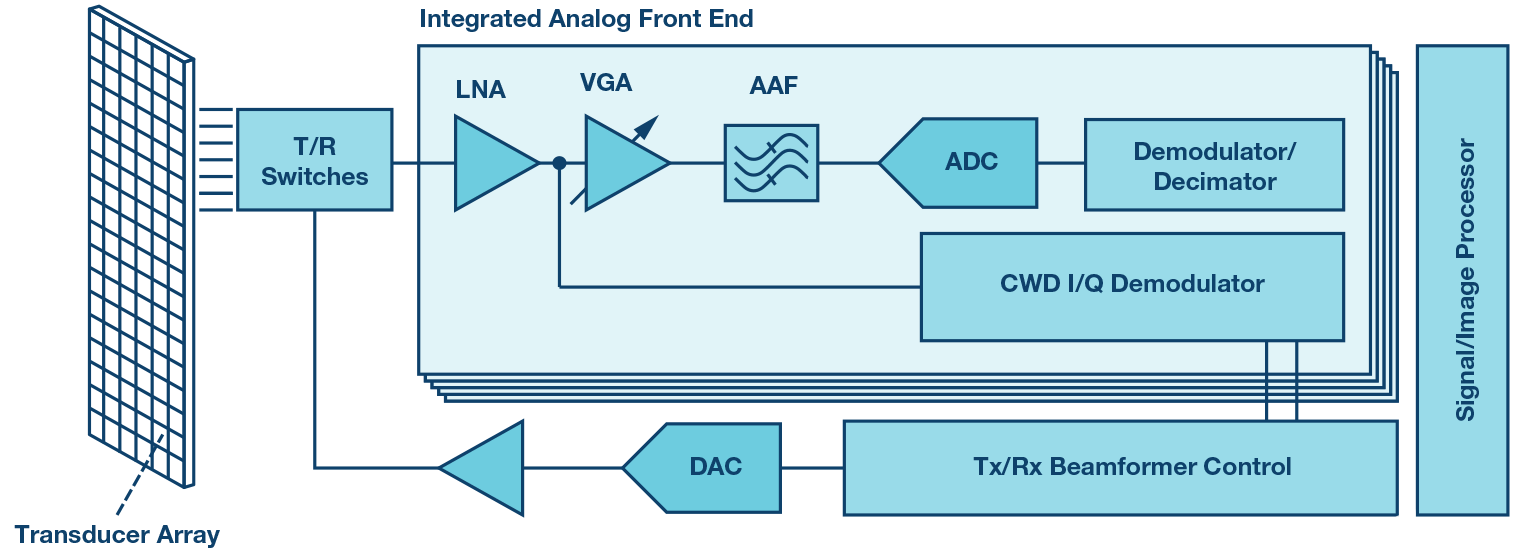

圖5.醫療超聲前端信號鏈。

結論

醫學成像對電子設計提出了最苛刻的要求。低功耗、低噪聲、高動態范圍以及低成本和緊湊封裝的高分辨率性能是本文討論的現代醫療成像系統要求的常見趨勢。ADI公司滿足這些要求，并為關鍵信號鏈功能模塊提供高度集成的解決方案，以實現一流的臨床成像設備，這些設備正日益成為當今國際醫療保健系統不可或缺的一部分。以下是本文中提到的各種醫學成像模式的理想選擇產品列表。

ADAS1256：這款高度集成的模擬前端集成了256個通道，帶有低噪聲積分器、低通濾波器和相關雙采樣器，多路復用到高速16位ADC中。它是一種完整的電荷數字轉換解決方案，專為DR應用而設計，可以直接安裝在數字X射線面板上。

對于分立式DR系統，18位PulSAR ADC AD7960提供99 dB的SNR和5 MSPS的采樣速率，可提供無與倫比的性能，滿足對噪聲和線性度最高動態范圍的要求。16位、雙通道AD9269和14位、16通道AD9249流水線ADC分別提供高達80 MSPS和65 MSPS的采樣速率，支持高速熒光透視系統。?

ADAS1135和ADAS1134：這些高度集成的256通道和128通道數據采集系統由低噪聲、低功耗、低輸入電流積分器、同步采樣保持器件和兩個高速ADC組成，具有可配置的采樣速率和高達24位的分辨率，具有出色的線性度性能，可最大限度地提高CT應用的圖像質量。

AD9228、AD9637、AD9219和AD9212：這兩款12位和10位多通道ADC的采樣速率為40 MSPS至80 MSPS，針對出色的動態性能和低功耗進行了優化，可滿足PET要求。

AD9656：這款16位四通道流水線ADC提供高達125 MSPS的轉換速率，并針對傳統和直接數字轉換MRI系統架構的出色動態和低功耗性能進行了優化。

AD9671：這款8通道集成接收器前端專為低成本、低功耗醫療超聲應用而設計，內置14位ADC，速率高達125 MSPS。每個通道都針對連續波模式下的 160 dBFS/√Hz 高動態性能和 62.5 mW 的低功耗進行了優化，適用于小封裝尺寸至關重要的應用。
