LED電壓表電路

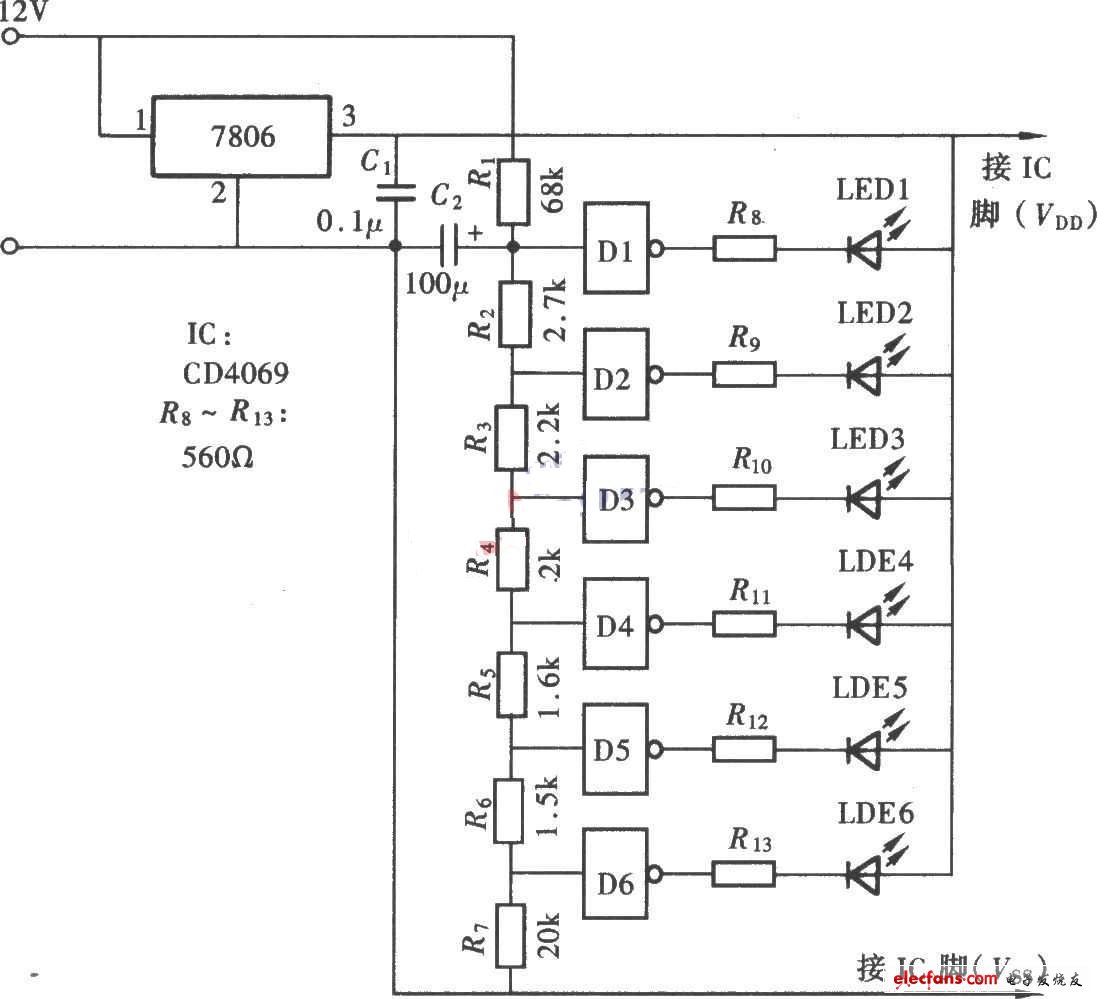

本文介紹一種介于上述兩者之間的LED電壓測量顯示法，這就是采用門電路組成的、由LED指示的電壓測量法LED電壓表。它電路結構簡單，電壓的測量與顯示準確，十分經濟適用。電路如下圖所示。
用發光二極管作電壓表雖然比不上用指針式或數字式電壓表精確，但它有著顯示直觀和明確的優點。通常這種電壓表的制作采用兩種方法，一是采用由運算放大器組成的電壓比較器，將輸入電壓與設定的基準電壓進行比較，將比較結果輸出后驅動發光二極管進行顯示，這種電路結構較為復雜。另一種方法是將輸入電壓通過電阻分壓后直接驅動發光二極管，但由于發光二極管的發光閥值電壓有較大的離散性，使測量與顯示結果和實際電壓有較大的差異。
