自2014年安監局116號文發布以來，安全儀表系統，重大危險源系統改造迫在眉睫。安全儀表系統(Safety instrumentation System) 簡稱 SIS；又稱為安全聯鎖系統（Safety interlocking System）。主要為工廠控制系統中報警和聯鎖部分。它具有保證生產的正常運轉、事故安全聯鎖的功能，是現代化工企業不可缺少的配套系統。選用一款有SIL認證的儀表很重要。

定華電子外測液位儀表在2017年取得SIL3認證證書，成功助力上千家用戶打通安全儀表改造升級。為何那么多的廠家要選用定華電子的外測液位儀表呢？今天就來揭秘：

聲納測距原理是ELL 外測液位計外測液位的基礎。它是由吸附于儲罐底部的液位測量頭發射某種頻率的聲波，穿透罐壁在罐內液體介質內傳播，到達液面反射形成回波，回波信號到達罐底，穿透罐壁，再由液位測量頭接收返回的聲納信號，傳回主機，主機根據公式距離（D）= 速度（S）× 時間（T）計算，得出液位。其中：距離（D）：要得到的液位高度。速度（S）：聲波在液體介質內的傳播速度，不同的介質內聲波的傳播速度不同。時間（T）：聲波在液體中形成回波的時間。

“微振動分析”技術是ELL 外測液位計穩定、可靠運行的保證。從 ELL 外測液位計的基本工作原理上不難看出，如何準確計算出容器內液位高度，得到準確的時間變量（T）很關鍵。由于一些儲罐工況復雜，擁有“微振動分析”技術的 ELL 外測液位計會自動判斷正確的液位信號，并始終跟蹤該信號顯示準確的液位。除此之外，它特有的學習特性可識別和拒絕容器壁余震，多重回波，虛假回波等干擾。復雜的回波識別算法，確保了液面總能得到有效的跟蹤和監測。

自動校準技術是ELL外測液位計精確測量的保證。當同一種液體介質的溫度變化較大，液體成分、密度變化較大時，會對液體內聲波的傳播速度產生較大影響，由此會帶來測量誤差，可以通過在容器內安裝 1 個校準器，在容器壁外用一個校準測量頭測量校準器內液柱的標準長度（標準長度是 1m），來確保儀表的測量精度。儀表會自動選用修正后的聲波傳播速度進行計算。校準器內液柱長度是標準的 1m，校準器這時就相當于一把標尺，校準測量頭不斷把通過標尺得到的結果送給 CPU，CPU 會根據該結果計算出液面的準確高度，這樣得出的液面高度就是不受液體溫度和成分變化影響的精確高度。自動校準原理實際上就是在容器上找出一段已知長度作為標尺，對外測液位計進行自我校準，來保證在任何工況下都能高精度測量液位。如果容器內無條件加裝校準器，可以將容器已知的確切直徑作為標尺來實現自動校準。

ELL 外測式液位計的優勢

ELL 外測液位計采用“完全隔離式”的測量方式，擁有自主專利的“微振動分析技術”和“自動校準技術”極大的保證了測量精度和穩定、可靠性。ELL 外測液位計測量時完全不接觸容器內的介質，安裝在容器外部底壁和側壁通過傳感器采集罐內的液體介質的聲納回波信號，通過對聲納回波信號變化的分析、判斷，利用專有算法可以實時的計算出容器內液位高度。同時專利的校準算法可在長時間內保證儀表很高的測量精度。儀表安裝、維修、維護時簡便快速，使用時安全可靠，不清罐、不動火、不影響正常生產；不使用任何閥門、法蘭，不增加漏點，非常安全。儀表防爆、防護等級高，即使在儀表?yè)p壞或維修狀態下，也無引起泄漏、毒害、爆炸的可能。ELL 外測液位計無可運動部件，永不磨損，維護量極小。

ELL 外測液位計的特點

1) 可靠性能的創新設計：自動校準外測液位計不斷地自動校準，永遠保持最高的測量精度。

2) 苛刻的工況：超高壓容器、高純度介質，ELL 系列功能不受溫度、壓力的影響在具有挑戰性的情況下可進行可靠測量。非接觸式液位計對于腐蝕性產品非常理想，例如：腐蝕物、強酸、強堿和其他化學品。

3) 對于開放的貯槽和大氣壓力罐，外測液位計可以可靠地液位測量。其不受復雜表面狀況影響，能提供穩定的數據。

4) 簡化維護：ELL 系儀表實現在線維護，不影響生產。

5) 簡化安裝節省安裝費用：ELL 系列液位計與控制室的通信，可通過在多數現有電纜布線使用 Modbus, 這意味著無需昂貴的電纜導管?？稍诰€安裝每臺液位計，不需要停產、清罐，不在容器上開孔。

6) 環保：不開孔、不用法蘭，減少泄漏點。

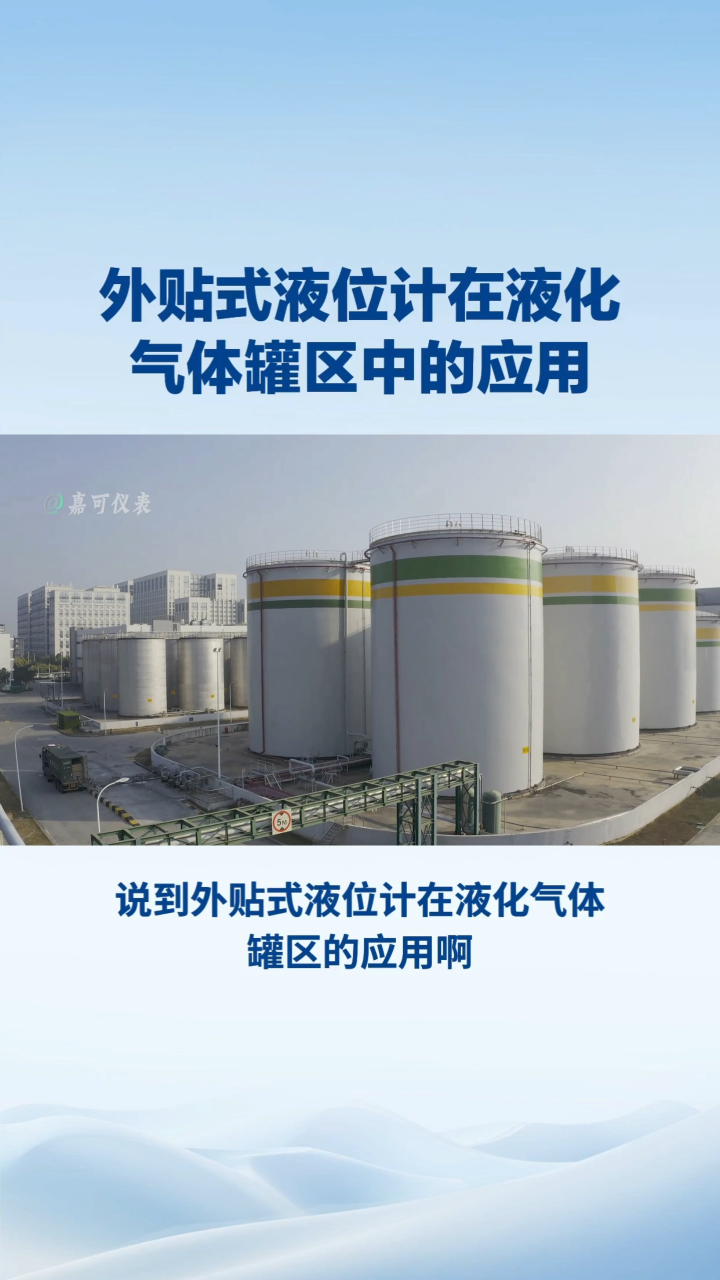

ELL 外測液位計的實際應用效果

儀表維護工作量下降，使用了ELL 外測液位計，維護簡單、操作容易，儀表維護量上大大下降。
