光耦繼電器是固態繼電器的一種。英文是Solid State Optronics Relay。-般繼電器都是機械觸點，靠通電流過線圈變成有 磁性的磁鐵吸合觸點，從而控制開光狀態。而光耦繼電器工作原理類似于光耦（其實看等效電路圖是一樣的）。

光耦繼電器節點分正負極嗎

光耦繼電器節點分正負極體現在輸入端，光耦的輸入端通常由發光二極管（LED）組成，LED是一種具有極性的元件。正極連接到正電壓，負極連接到負電壓，這樣才能正常工作。如果輸入端的極性連接錯誤，光耦將無法正常工作，甚至可能損壞。在進行光耦接線時，務必注意輸入端的正負極性。

光耦繼電器怎么接線

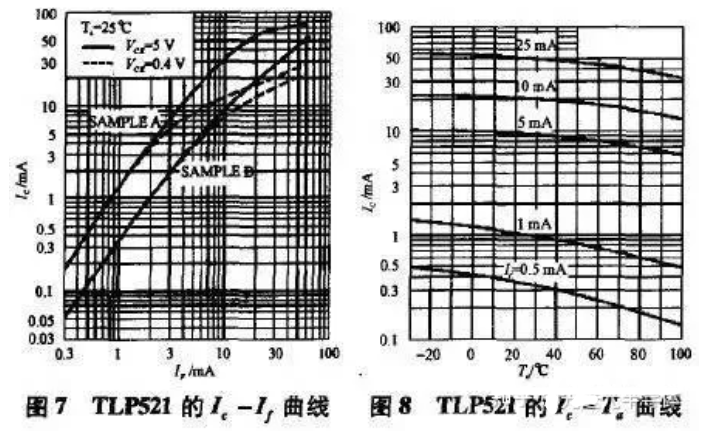

本研究以實際的隔離半橋輔助電源及反激式電源為例說明。第1種接法中，接到電壓誤差放大器輸出端的電壓是外部電壓經電阻R4降壓之后得到，不受電壓誤差放大器電流輸出能力影響，光耦的工作點選取可以通過其外接電阻隨意調節。按照前面的分析，令電流If的靜態工作點值大約為10mA，對應的光耦工作溫度在0～100℃變化，值在20～15mA之間。

一般PWM芯片的三角波幅值大小不超過3V，由此選定電阻R4的大小為670Ω，并同時確定TL431的3腳電壓的靜態工作點值為12V，那么可以選定電阻R3的值為560Ω。電阻R1與R2的值容易選取，這里取為27k與4.7k。電阻R5與電容C1為PI補償，這里取為3k與10nF。實驗中，半橋輔助電源輸出負載為控制板上的各類控制芯片，加上多路輸出中各路的死負載，最后的實際功率大約為30w。

實際測得的光耦4腳電壓（此電壓與芯片三角波相比較，從而決定驅動占空比）波形，如圖所示。對應的驅動信號波形，如圖所示。驅動波形有負電壓部分，是由于上、下管的驅動繞在一個驅動磁環上的緣故?？梢钥闯?，驅動信號的占空比比較大，大約為0.7。

對于第2種接法，一般芯片內部的電壓誤差放大器，其最大電流輸出能力為3mA左右，超過這個電流值，誤差放大器輸出的最高電壓將下降。所以，該接法中，如果電源穩態占空比較大，那么電流Ic比較小，其值可能僅略大于3mA，Ib為2mA左右。由圖可知，Ib值較小時，微小的Ib變化將引起Ic劇烈變化，光耦的增益非常大，這將導致閉環網絡不容易穩定。

而如果電源穩態占空比比較小，光耦的4腳電壓比較小，對應電壓誤差放大器的輸出電流較大，也就是Ic比較大（遠大于3mA），則對應的Ib也比較大，同樣對應于，當Ib值較大時，對應的光耦增益比較適中，閉環網絡比較容易穩定。

光耦繼電器模塊怎么用

一、基本原理

光耦繼電器模塊是一種基于光學隔離技術的電子元器件，其基本原理是通過光學隔離將控制端和負載端進行分離，從而實現高電阻和低電阻之間的電氣隔離。光源發出的光通過光耦隔離器傳輸?shù)娇刂贫耍?dāng)控制端輸入信號時，光敏電阻的電阻值發生變化，從而產生電流，使繼電器吸合，從而控制電路的狀態。

二、使用方法

1. 接線：將控制端的信號線連接到控制系統，將負載端的線連接到負載（如電磁閥、燈具等）即可。需要注意的是，在接線時要注意正負極的連接。

2. 控制信號：光耦繼電器模塊的控制信號為DC電壓信號，常見的為3.3V和5V，需要根據控制系統的信號來選擇對應的模塊。

3. 負載電壓：光耦繼電器模塊的負載電壓一般為AC或DC電壓，需要根據需要選擇對應的模塊。

三、注意事項

1. 接線時要注意正負極的連接，反接可能會導致模塊損壞。

2. 控制系統輸出的信號不能超過光耦繼電器模塊的最大輸入電壓，否則也會導致模塊損壞。

3. 負載電壓和電流的大小也要符合模塊的規格要求，否則會影響模塊的正常工作甚至引起故障。

4. 在使用過程中，應注意周邊環境的溫度、濕度等因素對模塊的影響，避免出現過熱等問題。

總之，光耦繼電器模塊是一種性能穩定、安全可靠的電子元器件，使用前需要注意其基本原理、接線方式和注意事項，以保證模塊的正常工作和使用壽命。
