18.4

UART波特率計算

決定串口波特率的寄存器有BRR（Bite Rate Rigister），SEMR（Serial Extended Mode Rigister）和MDDR（Modulation Duty Register）。波特率與寄存器的值的公式如圖19_8 所示。N表示BRR寄存器的值，B是波特率，PCLK 是外設時鐘的頻率（單位：MHz）。BGDM（Baud Rate Generator Double-Speed Mode Select）在RA6M5中，SCI掛載在PHBIU（Peripheral High Speed Bus Interface Unit）總線上，使用時鐘PCLKA，該時鐘默認頻率為100MHz。

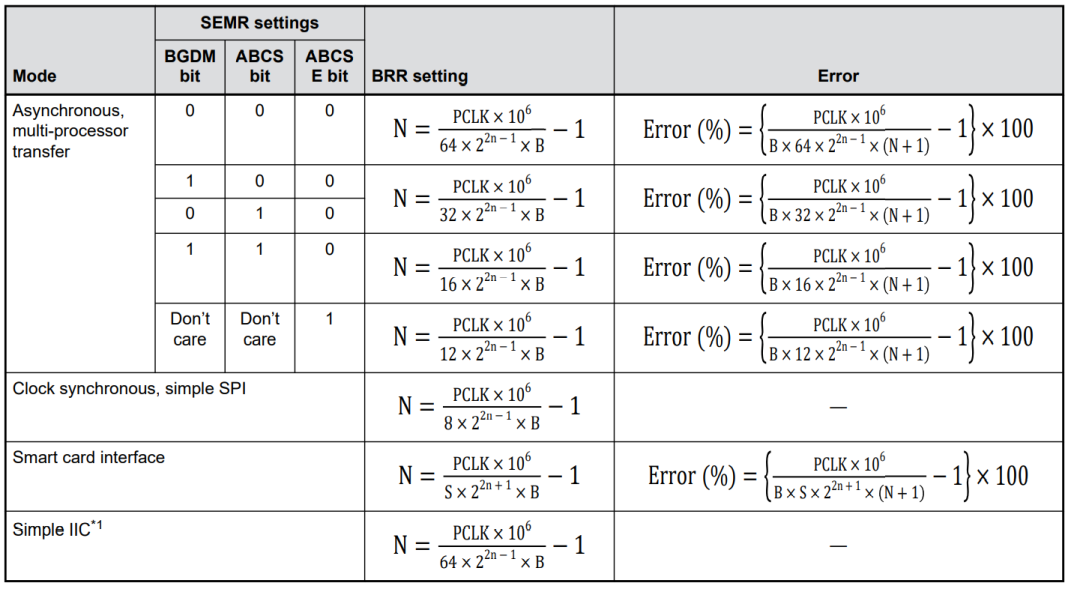

圖19-8 波特率和誤差的計算公式

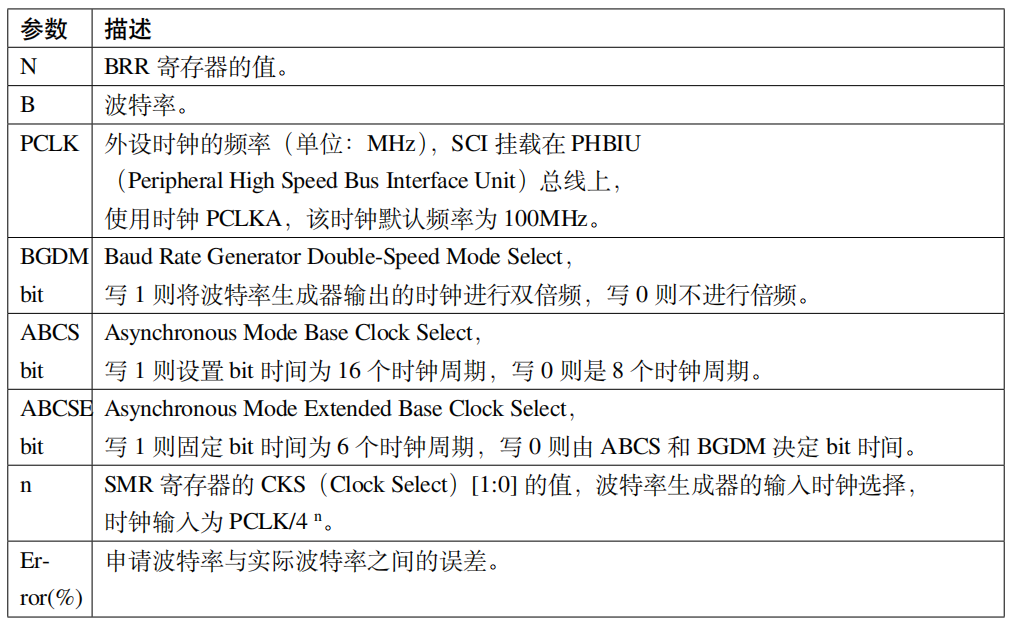

表1：波特率計算的相關參數描述

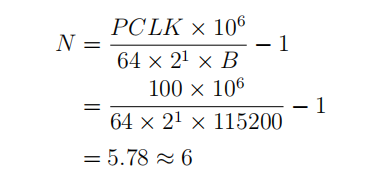

由于N存放的是整數，故只能將公式計算出來的值進行四舍五入，這樣肯定會存在誤差（Error）。例如，我們要配置當前波特率為115200bps。當 PCLK=100MHz，BGDM=0，ABCS=0,ABCSE=0，n=1，按照?qǐng)D19_8公式，當前N為：

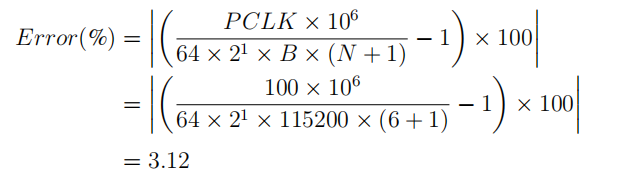

則當前誤差Error為：

由于N是四舍五入取得的，故Error有可能是負數，因此這里取絕對值。

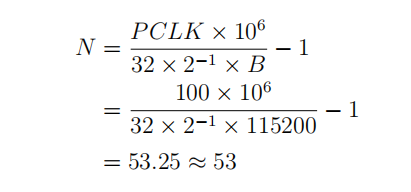

大多數時候會有多組參數符合波特率要求，由于誤差越大，收發出錯的可能性越大，雖然可以用奇偶校驗避免這個問題，但奇偶校驗無法解決丟包問題，因此我們一般會選擇誤差最小的那組參數。例如：同樣是要求波特率為115200bps，但此時BGDM=1，ABCS=0，ABCSE=0，n=0，則此時的N為：

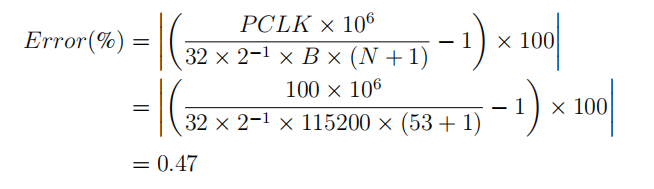

當前誤差Error為：

很明顯這組參數的誤差0.47%要小于上一組參數的 3.12%，因此我們會選擇這一組參數。

因?yàn)榭蛇x參數有很多組，所以我們需要遍歷所有可選的參數組合來尋找誤差小的那組參數，毫無疑問的對用戶來說是相當繁瑣的。瑞薩官方當然也想到了這一點，因此讀者在實際開發的過程中，可以直接使用FSP庫的R_SCI_UART_BaudCalculate函數來計算出適當?shù)膮?shù)組。在通過Smart Configuration配置串口的時候，Smart Configuration也會將適當?shù)膮?shù)組計算出來，存放到hal_data.c當中，用戶可以直接調用。

如果我們需要更小的誤差，則需要在SEMR的BRME位（Bit Rate Modulation Enable）寫1，使能比特率調制功能。此時波特率和寄存器之間的公式見圖19_9。

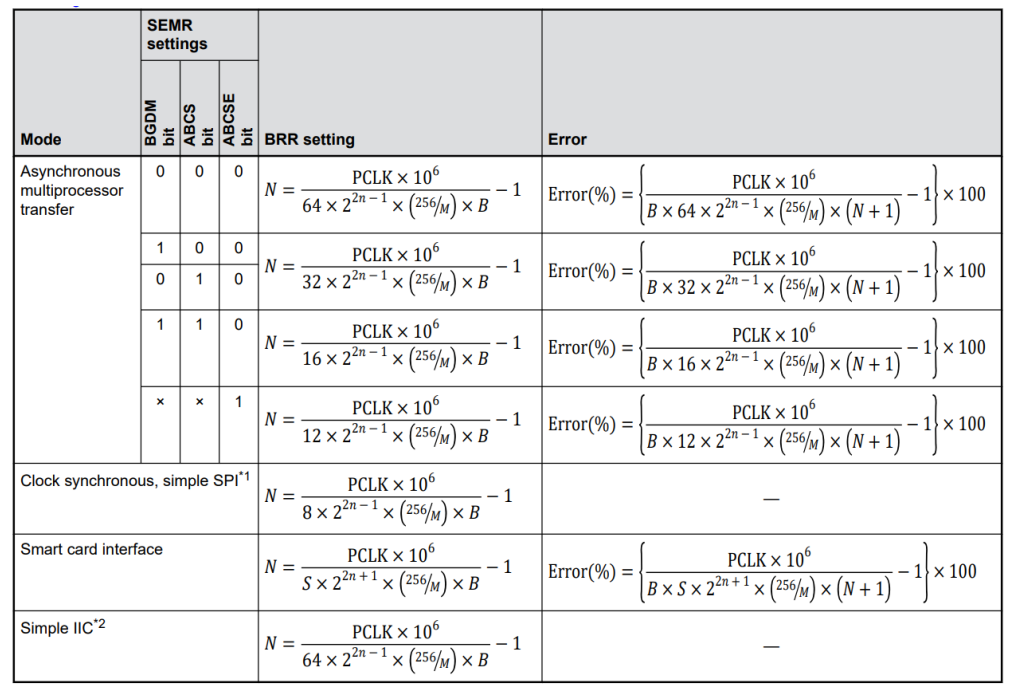

圖19-9 使用比特率調制功能時的波特率和誤差的計算公式

該公式與未使用比特率調制功能時的公式大同小異，不管是BRR setting還是Error，都只是在分母添加了個系數（256/M），M是8位寄存器MDDR的值，取值范圍（128~256），這極大的降低了波特率的誤差。例如：

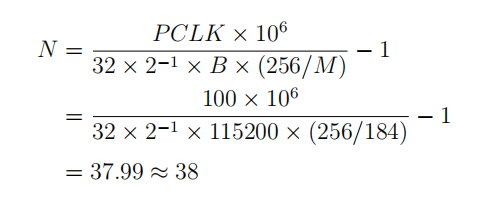

同樣是要求波特率為115200bps，但此時 BGDM=1，ABCS=0，ABCSE=0，n=0，M=184，則此時N為：

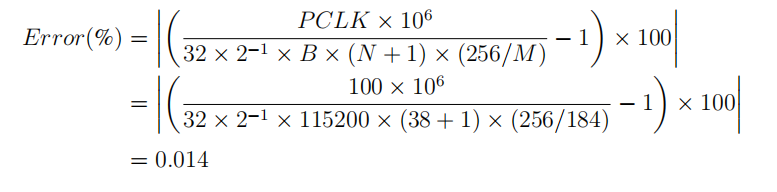

當前誤差Error為：

對比未使用波特率調制器時誤差為0.47%，使用后為0.014%，誤差降低到了原來的3%，效果可以說是相當?shù)暮?，但是尋找效果最佳的M的值也是很繁瑣的。讀者只需調用FSP庫的R_SCI_UART_BaudCalculate函數，就能找到最適合的參數組。這個函數的源碼在r_sci_uart.c，如果讀者對其實現過程感興趣，可以翻看這個函數的源碼。

18.5

實驗1：UART收發回顯

UART只需兩根信號線即可完成雙向通信，對硬件要求低，使得很多模塊都預留UART接口來實現與其他模塊或者控制器進行數據傳輸，比如GSM模塊，WIFI模塊、藍牙模塊等等。在硬件設計時，注意還需要一根“共地線”。

我們經常使用UART來實現控制器與電腦之間的數據傳輸。這使得我們調試程序非常方便，比如我們可以把一些變量的值、函數的返回值、寄存器標志位等等通過UART發送到串口調試助手，這樣我們可以非常清楚程序的運行狀態，當我們正式發布程序時再把這些調試信息去除即可。

我們不僅僅可以將數據發送到串口調試助手，我們還可以在串口調試助手發送數據給控制器，控制器程序根據接收到的數據進行下一步工作。

首先，我們來編寫一個程序?qū)崿F(xiàn)開發板與電腦通信，在開發板上電時通過UART發送一串字符串給電腦，然后開發板進入中斷接收等待狀態，如果電腦有發送數據過來，開發板就會產生中斷，我們?cè)谥袛喾?wù)函數接收數據，并馬上把數據返回發送給電腦。

18.5.1

硬件設計

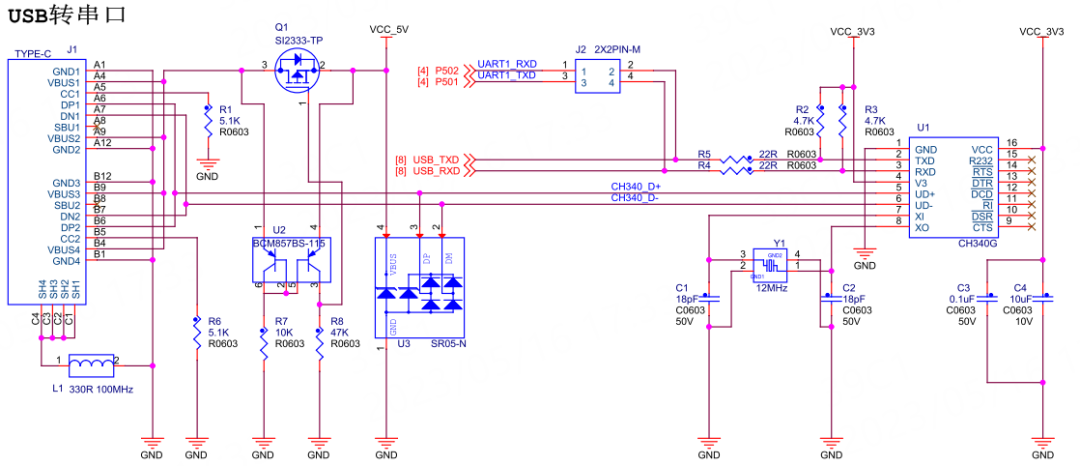

為利用UART實現開發板與電腦通信，需要用到一個USB轉串口（UART）的芯片：CH340G。CH340G是一個USB總線的轉接芯片，實現USB轉 UART、USB轉lrDA紅外或者USB轉打印機接口，我們使用其USB轉UART功能。具體電路設計見圖19_10a、圖19_10b、圖19_10c。

在下面的三塊開發板的電路圖中，CH340G的TXD 引腳與MCU芯片UART的RXD引腳連接，CH340G 的RXD引腳與MCU芯片UART的TXD引腳連接。CH340G芯片集成在開發板上，其地線（GND）已與控制器的GND連通。

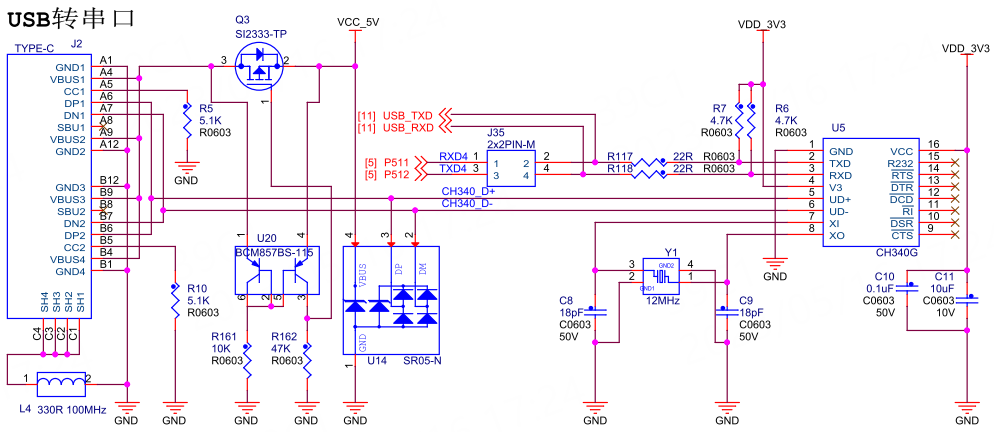

圖19-10a 啟明6M5開發板：USB轉串口硬件設計

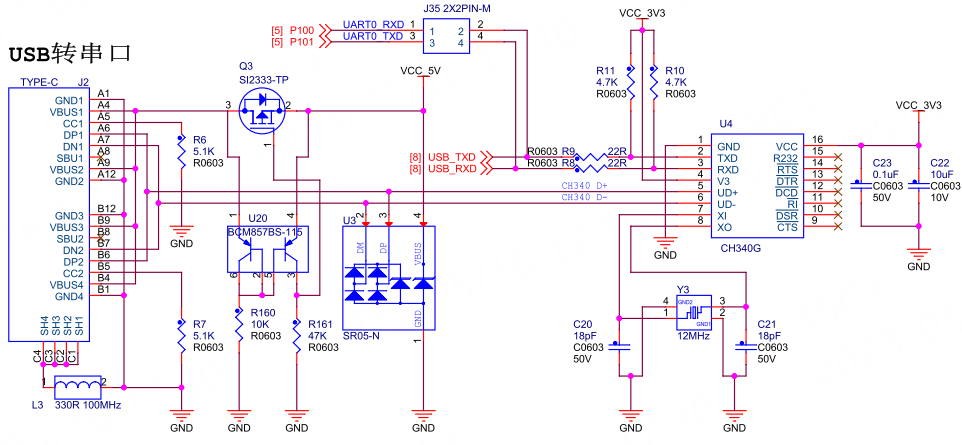

圖19-10b 啟明4M2開發板：USB轉串口硬件設計

圖19-10c 啟明2L1開發板：USB轉串口硬件設計

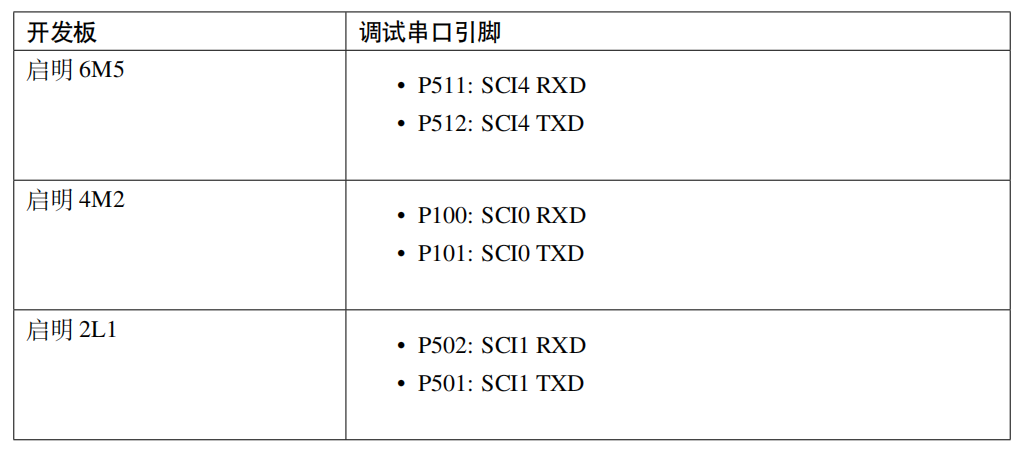

表2：調試串口引腳分配
