淺談無線傳感網絡能耗監測系統在高校老校區電力改造的研究

張穎姣

安科瑞電氣股份有限公司 上海嘉定 201801

摘 要：基于無線傳感器網絡能耗監測系統將無線傳感器節點添加到高校老校區現有教學建筑、實訓建筑、圖書館和學生宿舍大樓的水、電力、供熱等設備及分支系統上，測量所有設備和分支系統的能耗數據，能耗數據通過網關傳輸到云平臺服務器，在服務器上建立實時能耗數據庫.服務器管理軟件對統計數據分析比較，發現高校能耗設備能源消耗的主要原因。在此基礎上制定針對性的節能方案和控制措施，來達到高校老校區節能增效的目的。本系統采用無線數據采集和傳輸，布線少，*大限度減少了對現有建筑的改造成本，實現數據實時共享，控制迅速準確。

關鍵詞：傳感器；數據分析；節能

0 引言

中國大多數高校老校區都是人工干預電力、水和天然氣的消耗管理。人工抄表在原有狀態下存在著綜合數據不準確、實時采集性能差、工作量大、管理困難等問題。如果沒有其他途徑可以直接有效地獲取實際能耗相關信息，就不可能進一步提出明確的*優節能高效解決方案，并有效降低高校老校區能耗。

現有高校能耗監測系統一般采用有線網絡進行監測。如果老校園改造了，需要設備種類多，布線復雜，對現有建筑破壞嚴重。在國外，能耗實時監控系統也發展到非常完善的水平，已形成一定的特定標準。但是，市場價格并不便宜，缺乏與中國大多數高校老校區相適應的測控設備應用軟件。

無線傳感器網絡采用總線結構，設備可共享，品種少，無需布線，現有建筑物未損壞，網絡靈活。因此，基于無線傳感器網絡的大學能源消耗監控系統是非常必要的，在高校老校區節能工作中具有一定的實用價值。

1 總體設計結構

1.1 總體設計

系統采用4G無線數據傳輸技術將傳感器連接到網關、主機、互聯網服務器、移動終端等設備。改造了高校老校區中現有的校園能源調度監控系統，實現覆蓋了全校無線傳感器網絡范圍的能量自動監控系統。本系統是由無線傳感器環境的測量節點、網關和互聯網（傳輸網絡）的服務器等組成，互聯網（傳輸網絡）的服務器是由互聯網終端用戶提供（在計算機和移動應用程序上）組成，如圖1所示。

1.2功能特點

無線傳感器節點主要由各種傳感器控制節點和網絡服務器組成，努力實現電力消耗、水資源利用、小環境等相關參數（如室內溫度、光強等）的采集和網絡傳輸。通過無線傳感器技術，數據能夠通過網關實時傳輸信息到云平臺中，把這些數據按照地址儲存在服務器的數據庫上，控制指令經轉換完成后自動發送給云平臺，云平臺對發送存儲過來信息的數據進行分組后，再發送給相應網絡節點，以達到減少了無線傳感器網絡上的采集數據分組傳輸流量。服務器用于接收和存儲網絡傳感器設備上收集的環境信息數據、生活環境中多種因素的閾值、環境中控制設備的開關量。這些信息可以由專用軟件來處理，供高校后勤供應日常管理部門使用和管理。

本系統具備以下基本功能：

（1）基于無線傳感器技術和網絡技術的高校能耗實時監測系統，以無線傳感網、云平臺等先進技術將高校老校區的能耗數據安全上傳至高校后勤管理平臺，顯著提高了高校老校區能源儲備數據的精確度和及時處理能力，使綜合能耗數據和各類處理信息得以共享。

（2）通過自動化管理減少能源消耗。根據部分學生宿舍、職工宿舍、實驗室和基礎教學樓能耗的突出特點，完成學校電力消耗數據的綜合統計，以及生成水電統計分析報告。

（3）及時預警報警保證用能安全。根據學生宿舍、教師宿舍、實驗室和教學建筑的能量消耗特征，制定合理的策略，可以及時發出預警和報警，在特殊情況下自動切斷電力：根據各個地區的能量消耗特征以及不同季節的教學建筑，工作日和非工作日實際情況下做出正確的決策。根據不同地區的能量消耗特征，對不同季節、工作日和非工作日的教學樓進行了節能改造，詳細統計分析相關能耗數據，當能量消耗超過標準數值或無法正常使用時，及時報警，并將信息發送給相關人員。

對大型設備進行大規模地監控和預警分析，如學校建筑、水泵和空調裝置等大型設備，確保關鍵監控設備的正常運行

2 功能模塊設計

2.1傳感器節點

傳感器測試節點由無線通信設備、內置核心處理器、各種傳感器、功率檢測模塊、功率模塊和無線射頻收發器模塊。傳感器包括照明、風扇、空調、流量監控、人員監控等傳感器，每個傳感器網絡節點都有數據采集模式和相關設備控制的基本功能。

基本功能如下：

（1）數據采集功能。自動采集高校老校區消耗電能、水能、環境參數（如溫度、光照度等）數據，在組合數據之后，通過串行端口發送到射頻無線收發器模塊，然后被網絡發送到有關網關。

（2）控制相關設備的功能。當傳感器的某些節點檢測到的室內溫度、相對濕度，當照明和其他環境條件達到閾值時，通過射頻收發器模塊將相應的控制命令發送到本地環境相關參數控制設備，例如自動和智能地關閉或重新打開控制的設備，增加或減少電扇的速度調整室內溫度等，為了實現各種設備的智能化和控制，引入無線網絡技術。智能應用電源開關通過無線局域網的各種信號在網絡服務器上獲取控制命令，通過控制電路來控制照明電源插頭的接通和斷開。

2.1.1 照明傳感器的設計

（1）照明傳感器采用人射發光波長，一般為約520nm波長的光電耦合集成照明傳感器，內置的雙敏感元件接收器具有高可見光響應范圍，輸出照明電流能與照明器線性變化。當室外環境光線照明較強勁時，關閉所有照明供電設備內的所有電源回路以幫助實現電源節能化管理。當外部光線照明為偏暗色時，照明控制電路可以自動連接。

（2）故障傳感器。照明及控制自動化設備上采用的各種故障傳感器通常主要由故障電壓傳感器、電流傳感器和控制照明自動化設備門端電路的與門、與非門電路等組成。當故障電壓傳感器和電流傳感器發送電流信號到與門柵極上時，與門之間就形成正常的電流，發送正常運行的信號。如果只有一個標準的電壓信號但還沒有產生標準的電流信號，則與門將發送故障信號。

2.1.2 空調內置傳感器

（1）溫度傳感器

空調機組是我國一種比較常用的生活用電溫度控制設備，在節能管理方面充當主色?？照{高效節能溫度傳感器系統由一個低溫閉式傳感器和一個帶有高溫閉式的溫度開關并聯所組成，當室內環境溫度低于10°C時，微處理器會控制該低溫開關自動閉合；當室外環境溫度高于25C時，微處理器可以控制高溫開關自動閉合：但如果戶外環境溫度維持在10~25°C，微處理器控制2個開關斷開 。

（2）空調故障傳感器

空調故障傳感器一般由工作電壓測量傳感器，壓縮機壓力測量傳感器和非柵極電路組成。工作電壓測量傳感器檢測空調的工作狀態。壓縮機壓力測量傳感器用于確定空調是否處于正常操作狀態。如果是空調系統脫機非正常運行，壓縮機系統無法正常的運行或壓縮機空轉運行時，壓縮機系統的轉子兩端之間沒有形成壓力容差。因此，壓力傳感器系統需要同時檢測到高壓管之間和驅動壓縮機轉動的2個低壓管頭之間發生的瞬間壓力級差。

差壓傳感器是用于實時測量壓縮機系統的高壓管和中低壓管這2個管道壓力分布之間的微小差異，并通過數據處理發出警報信號，使得工作人員可以及時收到報警信號。整個傳感器系統元件精確度高，數據采集準確，根本上解決了高校建立綠色節能數字化校園管理的共性技術問題，并同時解決了傳統高校能源計量管理中效率低的諸多關鍵瓶頸問題。工作原理則是由于測量儀表的輸人壓力差直接疊加在壓力傳感器內的隔膜片上，導致傳感器隔膜內部產生一種與輸出壓力差大小成反比例值的微觀位移，從而間接使壓力傳感器中的電容值改變。電子電路元件用于準確檢測出該數值變化，并快速轉換信號直接輸出到與測量壓力變化相對應 數值的標準電壓的測量控制信號。

為了能防止故障誤回報，故障傳感器通常需要事先用數字萬用表來測量芯片處于工作狀態端處的相對電位，確認其是否已存在低工作電壓。故障傳感器的基本工作原理是，如果需要讓空調系統改變室內環境溫度，則利用溫度開關可以控制整個空調裝置的工作運行和狀態，并且使差壓傳感器系統也由此獲得穩定了的工作電源。如果傳感器存在差壓，則非門輸出壓力低，傳感器一般不會發生報警。如果在壓縮機回路中還沒有完全建立一個足夠高的壓力位差，則非門輸出高壓力電位，故障傳感器警報。

2.1.3 人員監控傳感器

人員監控傳感器一般的都采用紅外傳感器，其基本探測功能是在一個沒有人員可以進人的地方時，該地點內的探測器主電源開關將斷開；當有人員可進入探測器時，主電源開關會閉合。

2.2 無線網絡節點和云平臺管理系統

無線傳感網絡節點和云平臺管理系統同時也是介于無線傳感器網絡節點和高速以太網系統之間連接的無邊界設備，其在本套系統架構中始終扮演著一個重要的橋梁作用。無線網絡節點主要由網絡協調器、核心處理器模塊、無線射頻能量控制模塊、內部存儲模塊和電源插頭模塊組成。無線傳感器控制的節點設備和網絡服務器全部通電啟動后，自動建立無線傳感器和網絡。核心處理器模塊接收到數據后，利用串口對無線傳感器和網絡進行監控，并在應答器數據允許的情況下觸發相應的串口終止事件。

核心處理器模塊的第一步是將協調器發送的消息數據通過無線傳感器網絡和云平臺傳輸到數據存儲模塊，再通過無線路由模塊端口將集成數據傳輸到云平臺服務器，再將數據傳輸到云平臺服務器中。專用軟件使用設置的閾值處理能耗數據，并將消息直接發送到相應的命令。網關接收到命令數據后，首先對綜合數據包進行分析和處理，然后執行控制指令，將綜合控制執行命令信息發送給相應的多個傳感器和控制設備節點，控制節點上各類設備的運行狀態。

2.3 手機APP

軟件開發完成了一套具有與云平臺服務器系統基本使用功能相同的移動端應用系統專業軟件。手機移動端應用程序具有與云平臺服務器系統相同的一些基本網絡功能?？梢栽趯崟r平臺上查看老校區的能耗信息，隨時隨地控制相應控制設備的工作。其移動性將通過智能的能耗監測為高校老校區能耗監控帶來很大的便利。

3 服務器管理軟件

目前，*流行的Windows平臺被應用到語言工作室的研發中。開發了一種基于無線傳感器技術和網絡技術的高校能量消耗實時監測系統。整體軟件結構有4種類型和4層*佳方案：現場多終端數據采集人層、系統集成數據平臺、業務應用層、基礎平臺層、應用層，各層快速完成不同的任務，上層為下層提供更多相關的核心技術支持專業服務。本系統符合國家相關核心技術開發的兩大標準，并具備真實身份機構認證、綜合數據加密算法、數據庫備份、病毒感染預防等安全綜合保障體系建設。

4 方案的合理性

4.1 資源利用率和市場預測

我國的大部分高校老校區能源消耗管理部門，對電力、水、燃氣等能源消耗管理，缺直接和有效的手段，并無法獲得關鍵點的實際能耗信息，不能進一步提出節能計劃。有效地減少能耗，基于無線傳感器網絡能源消耗監測系統通過舊校區的建設，實時監測能源消耗數據，優化節能工作，適合大多數高校，也可以促進企業、居民社區為節能工作，具有良好的市場前景。

4.2 技術合理性

目前，隨著現代互聯網技術，傳感器技術應用和網絡計算機技術等的持續快速健康發展，通過互聯網添加各種硬件處理設備技術和網絡傳感器技術，監控設備數據就可以快速通過移動互聯網直接上傳到服務器。能源及消耗計量管理的部門工作人員可以隨時通過寬帶互聯網連接訪問的任何計算機電腦或手機，登錄能源和消耗管理網站，通過計算機監控查詢系統還可以隨時查詢運行數據信息并準確分析實際能量消耗。

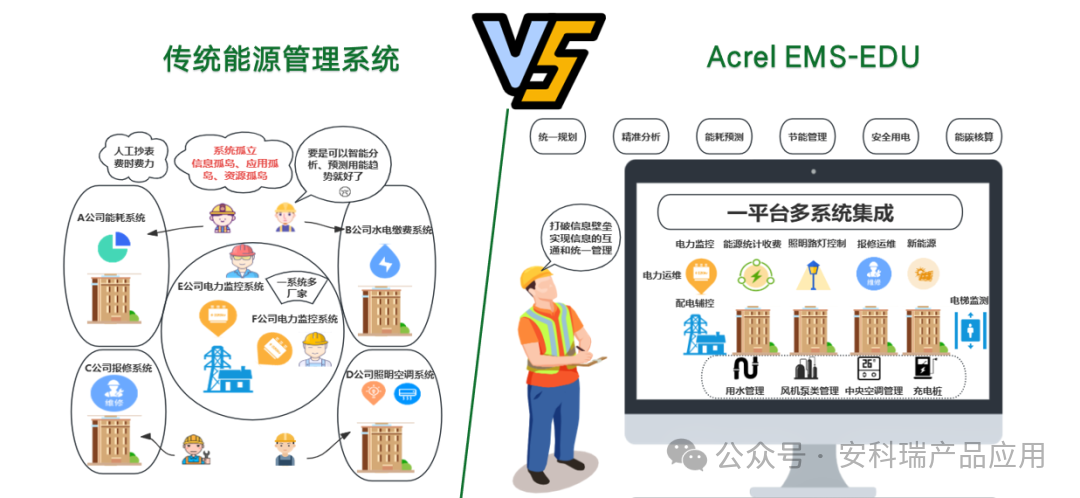

5 高校綜合能效解決方案

5.1校園電力監控與運維

集成設備所有數據，綜合分析、協同控制、優化運行，集中調控，集中監控，數字化巡檢，移動運維，班組重新優化整合，減少人力配置。

5.2后勤計費管理

采用先進的網絡抄表付費管理技術，實現電、水、氣等能源綜合計費，實現遠程抄表、費率設置、賬單統計匯總等，支持微信、支付寶、一卡通等充值支付方式，可設置補貼方案。通過能源付費管理方式，培養用能群體和部門的節能意識。

5.2.1宿舍用電管理

針對學生宿舍用電進行管理控制：可批量下發基礎用電額度和定時通斷功能；

可進行惡性負載識別，檢測違規電氣，并可獲取違規用電跳閘記錄。

5.2.2商鋪水電收費

針對校園超市、商鋪、食堂及其他針對個體的水電用能進行預付費管理

5.2.3充電樁管理平臺

充電樁在“源、網、荷、儲、充”信息能源結構中是必不可缺的。充電樁應用管理同樣是校園生活服務中必不可缺的一部分。

5.2.4智能照明管理

通過對高校路燈的全局監測，提供對路燈靈活智能的管理，實現校園內任一線路，任一個路燈的定時 開關、強制開關、亮度調節，以及定時控制方案靈活設置，確保路燈照明的智能控制和高效節能。

5.3能源管理系統

針對校園水、電、氣等各類接入能源進行統計分析，包含同比分析、環比分分析、損耗分析等。了解用能總量和能源流向。

按校園建筑的分類進行采集和統計的各類建筑耗電數據。如辦公類建筑耗電、教學類建筑耗電、學生宿舍耗電等，對數據分門別類的分析，提供領導決策，提高管理效能。

構建符合校園節能監管內容及要求的數據庫，能自動完成能耗數據的采集工作，自動生成各種形式的報表、圖表以及系統性的能耗審計報告，能夠監測能耗設備的運行狀態，設置控制策略，達到節能目的。

5.4智慧消防系統

智慧消防云平臺基于物聯網、大數據、云計算等現代信息技術，將分散的火災自動報警設備、電氣火災監控設備、智慧煙感探測器、智慧消防用水等設備連接形成網絡，并對這些設備的狀態進行智能化感知、識別、定位，實時動態采集消防信息，通過云平臺進行數據分析、挖掘和趨勢分析，幫助實現科學預警火災、網格化管理、落實多元責任監管等目標。實現了無人化值守智慧消防，實現智慧消防“自動化”、“智能化”、“系統化”需求。從火災預防，到火情報警，再到控制聯動，在統一的系統大平臺內運行，用戶、安保人員、監管單位都能夠通過平臺直觀地看到每一棟建筑物中各類消防設備和傳感器的運行狀況，并能夠在出現細節隱患、發生火情等緊急和非緊急情況下，在幾秒時間內，相關報警和事件信息通過手機短信、語音電話、郵件提醒和APP推送等手段，就迅速能夠迅速通知到達相關人員。
