簡介

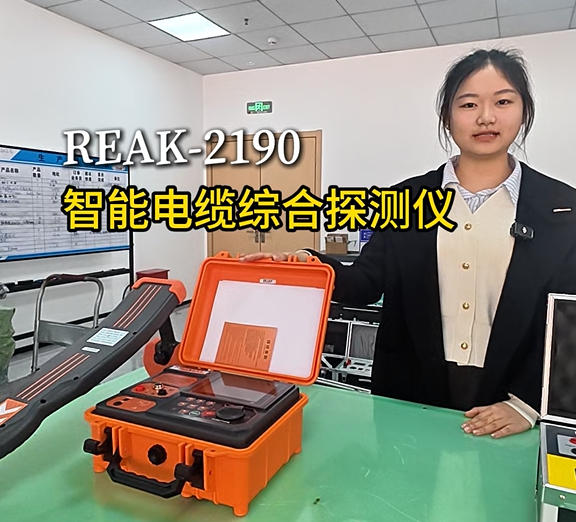

KD-2190智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、管線接地故障查找、GPS測繪等多種功能。儀器由****機、****電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器、A字架（選配件）、測繪APP（選配）、RTK（選配）等組成。

管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。

儀器使用多種濾波技術、具有一定抗干擾能力，能精準定位和測深，適用于地下金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的常用儀器之一。

技術規格

1．選配功能

測繪APP：使用APP配合接收機實現GPS管線測繪功能，實現定位測量、管理及查看地下管線地理坐標、深度等信息，并提供云服務進行數據存儲、備份、轉移等。

查障定位：配合A字架可實現對線纜接地故障的精確定位。

RTK：使用RTK設備實現厘米級高精度定位功能，配合手簿使用專用APP實現對管線位置精確定點測繪

接收機規格

功能：管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、管線接地故障查找、管道測繪、云服務、藍牙通訊

電源：7.4V DC 3400mAh可充鋰電池

輸入方式：內置接收線圈、柔性卡鉗、聽診器

藍牙通訊：支持藍牙通訊進行儀表控制，以及連接手機APP進行各類數據處理

接收頻率：主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz

工頻被動探測頻率：50Hz、250Hz

射頻被動探測頻段：中心頻率分為33kHz、82kHz

管線探測模式：寬峰法、窄峰法、音谷法

管線探測顯示：經典定位模式，導線巡航模式，信號曲線模式

管線探測檢測范圍：

直連法：一般可以達到線纜長度0~20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定

耦合法：一般可以達到線纜長度0~10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定

感應法：適用于埋地深度小于2m的線纜

深度和電流：自動讀取電纜深度和電流值

管線測量深度：0~20m

深度精度：平面位置精確定位精度：目標電纜或管線的中心軸線位置：

±5%（埋深在0~3m）±10%（埋深在3m~20m）

正誤提示：排除鄰近電纜干擾，在測量有鄰近電纜時，根據鄰近電纜反饋的不同信號強度與測量電流相位可以區分鄰近電纜的測量，在跟蹤電纜的過程中，觀察相位表盤和指針指向，區分被測線纜和鄰近線纜

聲音指示：隨信號強度變化的調頻音調

抗干擾能力：接收頻帶窄，數字處理方法，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾

干擾距離：使用耦合法和感應法時，****機均會在近距離內產生干擾，干擾的距離和****功率及頻率有關，功率越大、頻率越高則干擾越強。

接收機不受****機干擾的最小距離往往需要試驗確定：

管線探測：耦合法5m之外，感應法20m之外可確認為無干擾

電纜識別：耦合法2~5m之外可確認為無干擾

電纜識別：鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別；

可標定電纜數量：1～10條；

標定值：接收信號與****信號的電流百分比在標定值75%~135%之間為識別成功條件之一；

方向性：****鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
