CD4060多音調電子汽笛電路

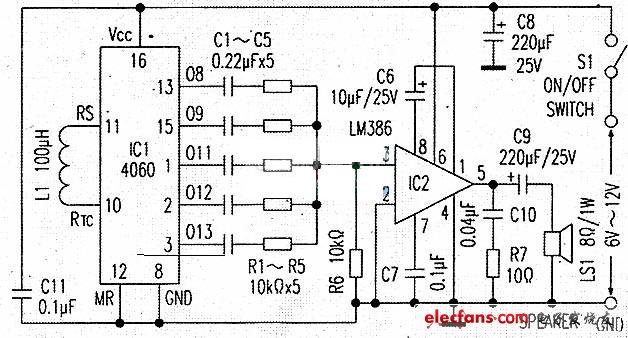

該汽笛能發出5種不同聲的音調，比起單音調汽笛，更能使人監聽。附圖電路是由常用的CMOS振蕩器，分頻器Ic4060以及小功率音頻放大器LM386共同組成的，其中Ic4060 用作多音調發生器。在Ic4060的輸入端接有一只100μH的電感器，此時電路振蕩頻率約5MHz的射頻(RF)信號。IC4060對射頻(RF)信號自動分頻成音頻和超聲波信號。在Ic4060(IC1)的引腳①、②、③、(13)和(15)腳會形成有效的不同頻率的音頻信號.這些多頻率的信號被混頻再饋入由Ic LM386組成的音頻放大器。
IC2的輸出通過電容器C9饋入到揚聲器發聲。如果用戶想使聲音更強，可以使用功率放大器TBA810或TDAl010代換LM386。利用lc1余下的5個輸出引腳④-⑦和(14)腳，作為另外5種信號輸出即產生超聲波信號，但超聲波不是聲音信號。
將電路安裝在普通的PCB(印制板)上，將其封裝在適當?shù)囊缓袃?nèi)，用穩壓電源+6v～+12V給電路供電。
